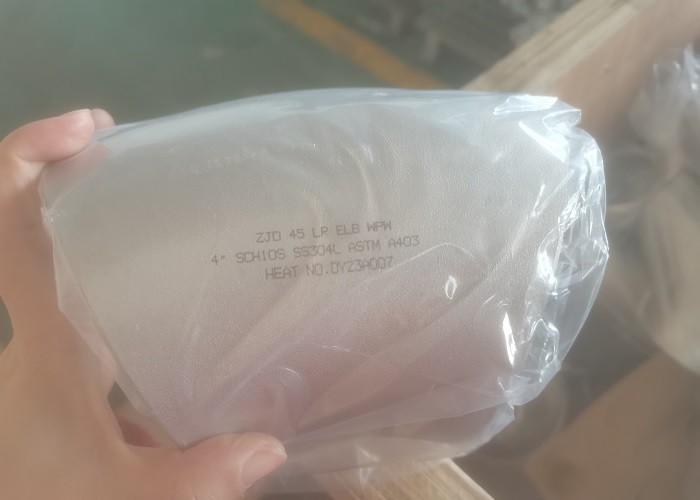

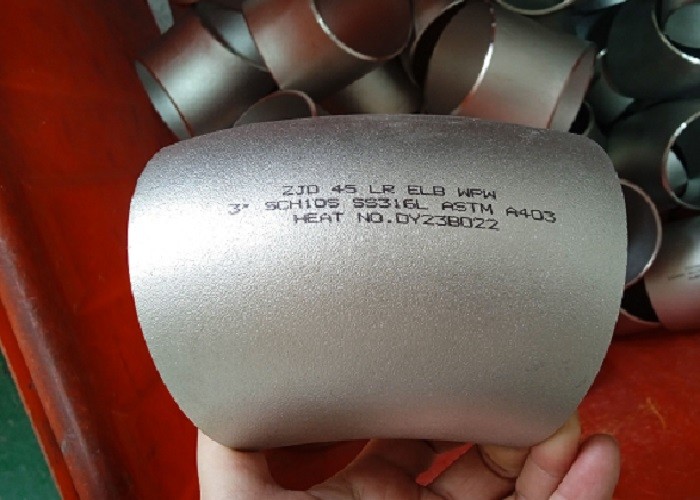

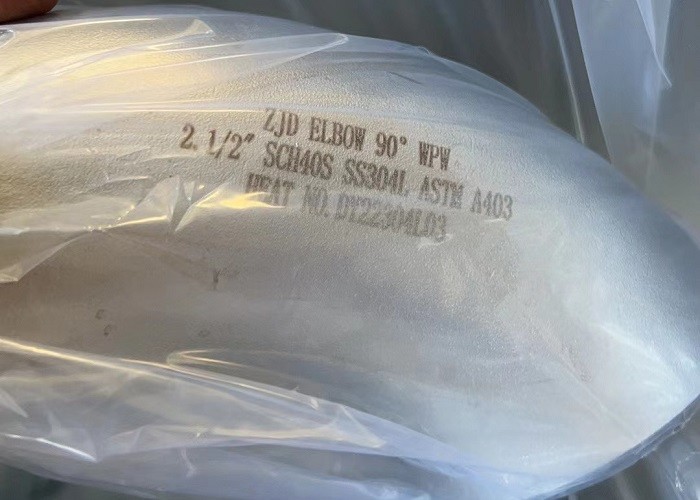

Gepolijste SS304 ruiten van roestvrij staal voor de voedingsindustrie
| Plaats van herkomst | China |
|---|---|
| Merknaam | DEYE |
| Certificering | ISO9001: 2015 |
| Modelnummer | Pf-Gr-s-07 |
| Document | Product Brochure PDF |
| Min. bestelaantal | 10 stuks |
| Prijs | USD 2-100 dollars for SS36L Elbow |
| Verpakking Details | Multiplex-houten kisten, pallets, dozen |
| Levertijd | 10 werkdagen |
| Levering vermogen | 25 ton één maand |
Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Materiaal | Voor de toepassing van deze verordening geldt de volgende bepalingen: | Verbinding | Buttgeweld BW |
|---|---|---|---|
| Dikte | Sch5s, Sch10s, Sch40s, Sch80s, sch160s, xs, xxs | Oppervlakte | Peperdrank, Pools |
| Markeren | Stainless steel-buigweldbuizen van SS304,gepolijste splijtbuizen van roestvrij staal,Sch5's roestvrij staal |
||
Productomschrijving
Gepolijste SS304 gelaste roestvrijstalen buizen voor de voedingsmiddelenindustrie
Een korte inleiding

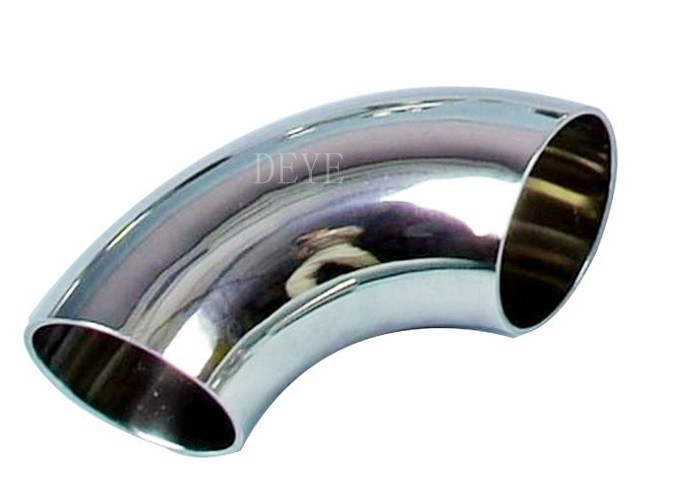

De roestvrijstalen gepolijste eblow:De gepolijste stalen buizen zullen een zeer glad uiterlijk hebben, waardoor ze gemakkelijker te reinigen en onderhouden kunnen worden, en het oppervlak van de gepolijste stalen buizen zal een onzichtbare beschermende film vormen,De totale levensduur is langer dan die van de niet gepolijste 304/316-pijp. Na polijsten heeft het product een goede stabiliteit,terwijl producten zonder polijst ruwer en slijtage vatbaarder worden.
Productinformatie/specificatie:
| Naam van de producten | Butt-Welding Roestvrij staal naadloos en gelast buisbevestiging |
| Soorten |
LR-ellebows, SR-ellebows, 180 graden terugkeer, buigingen, vermindering van elbow, Straight Tee, Equal Tee, Y Tee Verminderapparaten, enz. Hoofdstukken, Stub Ends, |
| Grootte | 1/2"-72" |
| Wanddikte |
SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120 SCH160S,XXS, DIN, SGP JIS dikte |
| Standaard | ASTMA312, WP403 A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN-standaard enz. | |
| Materiaal | Roestvrij staal304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| Duplex SS 2507, DSS2205, UNS31803 UNS32750 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404 | |
| Koolstofstaal A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST37.0ST35.8ST37.2,ST35.4/8,ST42,ST45,ST52,ST52.4 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| Oppervlakte | Zandblazen, zuurzuur, gepolijst |
Kenmerken/kenmerken
• Buttweld fittings zijn buisbehoren die worden gebruikt om het pad van een pijpleiding te veranderen (ellebows), de buisboorgrootte te verminderen/vergroten (reducers), te vertakken (tees, cross) of een pijpleiding te verblinden (butt weld cap)
• Buttweld fittings zijn verkrijgbaar in meerdere vormen (elleboog, tees, reducers, kruisen, caps, stub ends), materialenklassen (koolstof, koolstof met een hoog rendement, lage legering, roestvrij, duplex en nikkellegeringen),
en afmetingen (2 tot 24 inch in naadloos of gelast, 26"-72" in gelast).
• De belangrijkste specificaties voor buttweld fittings zijn de ASME B16.9 (koolstof- en legeringsfittings) en de MSS SP 43 (die ASME B16.9 integreert voor roestvrij staal, duplex en nikkellegerings BW-fittings).
• Buttweldbuizen worden verkocht als SCH105S, SCH10S, SCH20S, SCH40S, STD, SCH40, SCH80S, SCH80, SCH160S, XXS
• Geweldde knoppen zijn vaker voor in roestvrij staal vanwege het kostenevoordeel.
• Het gebruikelijke materiaal voor knopsweldfittings is A234 WPB, koolstofstaal met een hoog rendement, roestvrij staal 304 en 316 en nikkellegeringen.
• Geweldde buizen van koolstofstaal en roestvrij staal zijn de verbindingsonderdelen die het mogelijk maken om kleppen, buizen en uitrusting op het buizenstelsel te monteren.
Technologie/ Technische gegevensblad
Diktelijst voor buizenbevestigingen ANSI B16.9
Eenheid: mm
| Pijpgrootte DN (in) | Buitenspiegel D | Normale wanddikte | ||||||||||||||
| Sch5s | Sch10 | Sch20 | Sch30 | Sch40s | Geslachtsziekten | Sch40 | Sch60 | XS | Sch80 | Sch100 | Schl20 | Schl40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | —— | —— | —— | —— | 1. 73 | 1. 73 | 1. 73 | —— | 2. 41 | 2. 41 | —— | —— | —— | —— | —— |
| 1/4 | 13. 7 | — | — | — | — | 2. 24 | 2. 24 | 2. 24 | — | 3. 02 | 3. 02 | — | — | — | — | — |
| 3/8 | 17. 1 | — | — | — | — | 2. 31 | 2. 31 | 2. 31 | — | 3. 20 | 3. 20 | — | — | — | — | — |
| 1/2 | 21. 3 | 1.65 | —— | —— | —— | 2. 77 | 2. 77 | 2. 77 | —— | 3. 73 | 3. 73 | —— | —— | —— | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | —— | —— | —— | 2. 87 | 2. 87 | 2. 87 | —— | 3. 91 | 3. 91 | —— | —— | —— | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | — | — | — | 3. 38 | 3. 38 | 3. 38 | — | 4. 55 | 4. 55 | — | — | — | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | — | — | — | 3. 56 | 3. 56 | 3. 56 | — | 4. 85 | 4. 85 | — | — | — | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | —— | —— | —— | 3. 68 | 3. 68 | 3. 68 | —— | 5. 08 | 5. 08 | —— | —— | —— | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | —— | —— | —— | 3. 91 | 3. 91 | 3. 91 | —— | 5. 54 | 5. 54 | —— | —— | —— | 8. 74 | 11. 07 |
| 2 en een half | 73. 0 | 2. 11 | — | — | — | 5. 16 | 5. 16 | 5. 16 | — | 7. 01 | 7.01 | — | — | — | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | — | — | — | 5. 49 | 5. 49 | 5. 49 | — | 7. 62 | 7. 62 | — | — | — | 11. 13 | 15. 24 |
| 3 en een half | 101. 6 | 2. 11 | —— | —— | —— | 5. 74 | 5. 74 | 5. 74 | —— | 8. 08 | 8. 08 | —— | —— | —— | —— | —— |
| 4 | 114. 3 | 2. 11 | —— | —— | —— | 6. 02 | 6.02 | 6. 02 | —— | 8. 56 | 8. 56 | —— | 11. 13 | —— | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | — | — | — | 6. 55 | 6. 55 | 6. 55 | — | 9. 53 | 9. 53 | — | 12. 70 | — | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | — | — | — | 7. 11 | 7. 11 | 7. 11 | — | 10. 97 | 10. 97 | — | 14. 27 | — | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | —— | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | —— | 6. 35 | 7. 80 | 9. 27 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 21. 44 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | — | 6. 35 | 8. 38 | 9. 53 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 21. 44 | 25. 40 | 28. 58 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 6. 35 | 7. 92 | 9. 53 | — | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 23. 83 | 27. 79 | 31. 75 | 35. 71 | — |
| 16 | 406. 4 | 4. 19 | 6. 35 | 7. 92 | 9. 53 | —— | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 26. 19 | 30. 96 | 36. 53 | 40. 49 | —— |
| 18 | 457. 2 | 4. 19 | 6. 35 | 7. 92 | 11. 13 | —— | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 29. 36 | 34. 96 | 39. 67 | 45. 24 | —— |
| 20 | 508. 0 | 4. 78 | 6. 35 | 9. 53 | 12. 70 | — | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 32. 54 | 38. 10 | 44. 45 | 50. 01 | — |
| 22 | 558. 8 | 4. 78 | 6. 35 | 9. 53 | 12. 70 | — | 9. 53 | — | 22. 23 | 12. 70 | 28. 58 | 34. 93 | 41. 28 | 47. 63 | 53. 98 | — |
| 24 | 609. 6 | 5. 54 | 6. 35 | 9. 53 | 14. 27 | —— | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 38. 89 | 46. 02 | 52. 37 | 59. 54 | —— |
| 26 | 660.4 | —— | 7. 92 | 12. 70 | —— | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— | —— | —— |
| 28 | 711.2 | — | 7. 92 | 12. 70 | 15. 88 | — | 9. 53 | — | — | 12. 70 | — | — | — | — | — | — |
| 30 | 762. 0 | 6. 35 | 7. 92 | 12. 70 | 15. 88 | — | 9. 53 | — | — | 12. 70 | — | — | — | — | — | — |
| 32 | 812. 8 | —— | 7. 92 | 12. 70 | 15. 88 | —— | 9. 53 | 17. 48 | —— | 12. 70 | —— | —— | —— | —— | —— | —— |
| 34 | 863. 6 | —— | 7. 92 | 12. 70 | 15. 88 | —— | 9. 53 | 17. 48 | —— | 12. 70 | —— | —— | —— | —— | —— | —— |
| 36 | 914. 4 | — | 7. 92 | 12. 70 | 15. 88 | — | 9. 53 | 17. 48 | — | 12. 70 | — | — | — | — | — | — |
| 38 | 965.2 | — | — | — | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — | — | — |
| 40 | 1016. 0 | —— | —— | —— | —— | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— | —— | —— |
| 42 | 1066. 8 | —— | —— | —— | —— | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— | —— | —— |
| 44 | 1117. 6 | — | — | — | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — | — | — |
| 46 | 1168.4 | — | — | — | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — | — | — |
| 48 | 1219. 2 | — | — | — | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — | — | — |
Tabel 1 Afmetingen van ellebogen met lange straal
Algemene opmerking: alle afmetingen zijn in millimeter.
| Normale buisgrootte (NPS) | Buitendeursdiameter bij Bevel | 90 graden Ellebogen, A | 45 graden Ellebogen, B |
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 en een half | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 en een half | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | 1016!0 | 1 524 | 632 |
| 42 | 1067.0 | 1 600 | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 168.0 | 1 753 | 727 |
| 48 | 1219.0 | 1 829 | 759 |
Tabel 2 Afmetingen van de verlagende elleboog met lange straal
| Nominale buisgrootte (NPS) | Buitendeursdiameter bij Bevel | Centrum-tot-einde, A | Nominale buisgrootte (NPS) | Buitendeursdiameter bij Bevel | Centrum-tot-einde, A | ||
| Grote kant | Klein einde | Grote kant | Klein einde | ||||
| 2 x 1-1/2" | 60.3 | 48.3 | 76 | 10 x 8 | 273.0 | 219.1 | 381 |
| 2 x 1-1/4" | 60.3 | 42.2 | 76 | 10 x 6 | 273.0 | 168.3 | 381 |
| 2 x 1" | 60.3 | 33.4 | 76 | 10 x 5 | 273.0 | 141.3 | 381 |
| 2-1/2 x 2" | 73.0 | 60.3 | 95 | 12 x 10 | 323.8 | 273.0 | 457 |
| 2-1/2X 1-1/2" | 73.0 | 48.3 | 95 | 12 x 8 | 323.8 | 219.1 | 457 |
| 2-1/2 x 1-1/4" | 73.0 | 42.2 | 95 | 12 x 6 | 323.8 | 168.3 | 457 |
| 3 x 2-1/2" | 88.9 | 73.0 | 114 | 14 x 12 | 355.6 | 323.8 | 533 |
| 3x2" | 88.9 | 60.3 | 114 | 14 x 10 | 355.6 | 273.0 | 533 |
| 3 x 1-1/2" | 88.9 | 48.3 | 114 | 14 x 8 | 355.6 | 219.1 | 533 |
| 3-1/2x 3" | 101.6 | 88.9 | 133 | 16 x 14 | 406.4 | 355.6 | 610 |
| 3 1/2 x 2-1/2" | 101.6 | 73.0 | 133 | 16 x 12 | 406.4 | 323.8 | 610 |
| 3 1/2 x 2" | 101.6 | 60.3 | 133 | 16 x 10 | 406.4 | 273.0 | 610 |
| 4 x 3 1/2" | 114.3 | 101.6 | 152 | 18 x 16 | 457.0 | 406.4 | 686 |
| 4x3" | 114.3 | 88.9 | 152 | 18 x 14 | 457.0 | 355.6 | 686 |
| 4 x 2-1/2" | 114.3 | 73.0 | 152 | 18 x 12 | 457.0 | 323.8 | 686 |
| 4x2 " | 114.3 | 60.3 | 152 | 18 x 10 | 457.0 | 273.0 | 686 |
| 5x4" | 141.3 | 114.3 | 190 | 20 x 18 | 508.0 | 457.0 | 762 |
| 5 x 3 1/2" | 141.3 | 101.6 | 190 | 20 x 16 | 508.0 | 406.4 | 762 |
| 5 x 3 " | 141.3 | 88.9 | 190 | 20 x 14 | 508.0 | 355.6 | 762 |
| 5 x 2-1/2" | 141.3 | 73.0 | 190 | 20 x 12 | 508.0 | 323.8 | 762 |
| 20 x 10 | 508.0 | 273.0 | 762 | ||||
| 6x5" | 168.3 | 141.3 | 229 | ||||
| 6x4" | 168.3 | 114.3 | 229 | 24 x 22 | 610.0 | 559.0 | 914 |
| 6 x 3 1/2" | 168.3 | 101.6 | 229 | 24 x 20 | 610.0 | 508.0 | 914 |
| 6x3" | 168.3 | 88.9 | 229 | 24 x 18 | 610.0 | 457.0 | 914 |
| 24 x 16 | 610.0 | 406.4 | 914 | ||||
| 8x6" | 219.1 | 168.3 | 305 | 24 x 14 | 610.0 | 355.6 | 914 |
| 8x5" | 219.1 | 141.3 | 305 | 24 x 12 | 610.0 | 323.8 | 914 |
| 8 x 4 " | 219.1 | 114.3 | 305 | • •· | • - • | •. • | - Ja. |
Tabel 3 Afmetingen van lange straal geeft terug Tabel 4 Afmetingen van ellebogen met korte straal
| Nominale buisgrootte NPS | Buitendeursdiameter bij Bevel | Centrum-naar-centrum | Terug naar huis | Nominale buisgrootte | Buitendeursdiameter bij Bevel | Centrum-tot-Eind, |
| K | (NPS) | Een | ||||
| 1/2 | 21.3 | 76 | 48 | |||
| 3/4 | 26.7 | 76 | 51 | |||
| 1 | 33.4 | 76 | 56 | 1 | 33.4 | 25 |
| 1 1/4 | 42.2 | 95 | 70 | 1 1/4 | 42.2 | 32 |
| 1 1/2 | 48.3 | 114 | 83 | 1 1/2 | 48.3 | 38 |
| 2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
| 2 en een half | 73.0 | 190 | 132 | 2 en een half | 73.0 | 64 |
| 3 | 88.9 | 229 | 159 | 3 | 88.9 | 76 |
| 3 en een half | 101.6 | 267 | 184 | 3 en een half | 101.6 | 89 |
| 4 | 114.3 | 305 | 210 | 4 | 114.3 | 102 |
| 5 | 141.3 | 381 | 262 | 5 | 141.3 | 127 |
| 6 | 168.3 | 457 | 313 | 6 | 168.3 | 152 |
| 8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
| 10 | 273.0 | 762 | 518 | 10 | 273.0 | 254 |
| 12 | 323.8 | 914 | 619 | 12 | 323.8 | 305 |
| 14 | 355.6 | 1 067 | 711 | 14 | 355.6 | 356 |
| 16 | 406.4 | 1 219 | 813 | 16 | 406.4 | 406 |
| 18 | 457.0 | 1 372 | 914 | 18 | 457.0 | 457 |
| 20 | 508.0 | 1 524 | 1 016 | 20 | 508.0 | 508 |
| 22 | 559.0 | 1 676 | 1 118 | 22 | 559.0 | 559 |
| 24 | 610.0 | 1 829 | 1 219 | 24 | 610.0 | 610 |
Tabel 5 Dimensies van korte straal 180-graden Returns Tabel 6 Dimensies van 3D Elbow
| Nominale buisgrootte | Buitentijdsdiameter | Centrum-naar-centrum | Terug naar huis | Grootte van de buis | Buitentijdsdiameter | 90 graden Ellebogen | 45 graden Ellebogen |
| (NPS) | 0 | K | (NPS) | bij Bevel | Een | B. | |
| 1 | 33.4 | 51 | 41 | 3/4 | 26.7 | 57 | 24 |
| 1-1/4" | 42.2 | 64 | 52 | 1 | 33.4 | 76 | 31 |
| 1-1/2" | 48.3 | 76 | 62 | 1 1/4 | 42.2 | 95 | 39 |
| 2 | 60.3 | 102 | 81 | 1 1/2 | 48.3 | 114 | 47 |
| 2 1/2 inch. | 73.0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
| 3 | 88.9 | 152 | 121 | 2 en een half | 73.0 | 190 | 79 |
| 3 1/2" | 101.6 | 178 | 140 | 3 | 88.9 | 229 | 95 |
| 4 | 114.3 | 203 | 159 | 3 en een half | 101.6 | 267 | 111 |
| 5 | 141.3 | 254 | 197 | 4 | 114.3 | 305 | 127 |
| 6 | 168.3 | 305 | 237 | 5 | 141.3 | 381 | 157 |
| 8 | 219.1 | 406 | 313 | 6 | 168.3 | 457 | 189 |
| 10 | 273.0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
| 12 | 323.8 | 610 | 467 | 10 | 273.0 | 762 | 316 |
| 14 | 355.6 | 711 | 533 | 12 | 323.8 | 914 | 378 |
| 16 | 406.4 | 813 | 610 | 14 | 355.6 | 1 067 | 441 |
| 18 | 457.0 | 914 | 686 | 16 | 406.4 | 1 219 | 505 |
| 20 | 508.0 | 1 016 | 762 | 18 | 457.0 | 1 372 | 568 |
| 22 | 559.0 | 1 118 | 838 | 20 | 508.0 | 1 524 | 632 |
| 24 | 610.0 | 1 219 | 914 | 22 | 559.0 | 1 676 | 694 |
| Algemene opmerkingen:Alle afmetingen zijn in millimeter. | 24 | 610.0 | 1 829 | 757 | |||
| 26 | 660.0 | 1 981 | 821 | ||||
| 28 | 7 uur.0 | 2 134 | 883 | ||||
| 30 | 762.0 | 2 286 | 964 | ||||
| 32 | 813.0 | 2 438 | 1 010 | ||||
| 34 | 864.0 | 2 591 | 1 073 | ||||
| 36 | 914.0 | 2 743 | 1 135 | ||||
| 38 | 965.0 | 2 896 | 1 200 | ||||
| 40 | 1016!0 | 3 048 | 1 264 | ||||
| 42 | 1067.0 | 3 200 | 1 326 | ||||
| 44 | 118.0 | 3 353 | 1 389 | ||||
| 46 | 168.0 | 3 505 | 1 453 | ||||
| 48 | 1219.0 | 3 658 | 1 516 | ||||
Toepassing/gebruik
Pipe fittings zijn veelgevraagd voor alle leidings- en sanitairsystemen die in industriële en commerciële toepassingen worden gebruikt.De installatie van de installatie is in overeenstemming met de voorschriften van de richtlijnen van de Europese Gemeenschappen betreffende de veiligheid van de luchtvaart.De installatie van de installatie van de installatie van de installatie van de installatie van de installatie van de installatie van de installatie van de installatie van de installatie.Er zijn duizenden gespecialiseerde toebehoren vervaardigd.. Elk type leiding of buis vereist zijn eigen type bevestiging, maar meestal hebben alle buisbevestigingen enkele gemeenschappelijke kenmerken.
Productieproces
1. grondstof Ontvangen en snijden
2Identificatie van het materiaal
3. Ellebogen, tees, reducers, caps, stub-eindjes, soorten buisbevestigingen, vormvorming
4. Materiaal wedlingproces (gesolde ellebogen)
5. Warmtebehandeling van SS-buizen
6Schot Blast en schoonmaken
7Onderzoek van het oppervlak.
8Na gepolijst.
9. roestvrij staal Pipefittings Material In Stock
Toepassing/gebruik
De Commissie heeft de Commissie verzocht om een voorstel voor een richtlijn van de Raad tot vaststelling van de voorwaarden voor de toekenning van steun voor de aanleg van een nieuwe infrastructuur voor de verwerking van elektriciteit.petrochemische industrieHet gaat om de farmaceutische industrie, enz.
Vragen en antwoorden van klanten
Q:Klant heeft gevraagd om de aansluitingen van de achterste las in A105:
EenA106 Gr.B is voor buiskwaliteit. A106 Gr.B is voor buiskwaliteit. A106 Gr.B is voor buiskwaliteit.De A234WPB-armaturen zijn gemaakt van A106GR.B-buizen. A105 is een materiaal van Bar gesmeed als Hoogdruk Fittings of Flange
Q: Klant verzoeken Normalized butt weld fittings:
A:Dit is ook een misvatting, aangezien flenzen verkrijgbaar zijn in A105 en A105 N, waarbij N staat voor genormaliseerd.
Er bestaat echter niet zoiets als A234WPBN. Fabrikanten normaliseren hun butt weld fittings werd overwogen dat een genormaliseerd warmtebehandelingsproces werd gedaan, met name voor de ellebogen en tees
Klanten die genormaliseerde knobbelweldtoebehoren nodig hebben, moeten WPL6-toebehoren aanvragen die een hoog rendement hebben en als standaardprocedure worden genormaliseerd.
V:De klant vergeet het schema te vermelden:
A:Buttweld fittings worden verkocht per buisgrootte, maar het buisschema moet worden gespecificeerd om de ID van de fitting aan de ID van de buis te koppelen.We gaan ervan uit dat er een standaard muur wordt gevraagd..
V:De klant vergeet om gesoldeerde of naadloze achtersteweldinstallaties te vermelden:
A:Een naadloze naadloze naadloze naadloze installatie is gemaakt van koolstofstaal of roestvrij staal en is over het algemeen duurder.
Naadloze buisbehoren zijn NIET gebruikelijk in afmetingen groter dan 12 ′′. Geweld buisbehoren zijn gemaakt van ERW gelast koolstofstaal of roestvrij staal.Ze zijn verkrijgbaar in de maten 1⁄2 ′′ tot 72 ′′ en zijn betaalbaarder dan naadloze fittings.
V:Wat betekent Short Radius (SR) of Long Radius (LR)?
A:De 45 of 90 verwijst naar de hoek van de buiging voor een achtersteel om de stroomrichting te veranderen.
Een lange radius elleboog (LR 90 Elbow of LR 45 elleboog) heeft een buiging van de pijp die 1,5 keer de grootte van de pijp zal zijn.
Een ellebogen met een korte straal (SR45 of SR90) heeft een buiging van de pijp die gelijk is aan de grootte van de bevestiging, dus een 6 ′′ SR 45 heeft een buigingsradius van 6 ′′ nominale pijpgrootte.
V:Wat is een 3R- of 3D-albompijp?
A:De term 3R of 3D wordt als synoniem gebruikt. Een 3R butt weld elleboog heeft een buigradius die 3 keer de nominale buisgrootte is.
Onze dienst
1Technische ondersteuning
2- Grondstofkwaliteitscontrole.
3. inspectie tijdens de productietijd.
4De definitieve test omvat oppervlakte, dimensie, PT-test, RT-test, ultrasone test.
5. Testverslag van elke zending
4. Flexibiele leveringsvoorwaarden. EXW FOB CIF CFR DDP DDU
5Flexibel betaalmiddel: LC. TT. DP
6Gepersonaliseerd pakket inclusief logo. Doos afmeting.
7. 18 maanden kwaliteitsgarantie.
9- Gratis vervanging per luchtvaart indien een fout wordt vastgesteld
10. 24 uur om uw vragen te beantwoorden
Geadviseerde Producten
