Dubbele roestvrijstalen buisbehoren UNS31803 32750 voor corrosiecritische stoffen

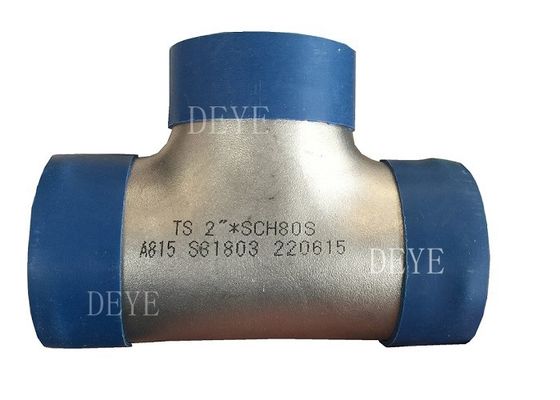

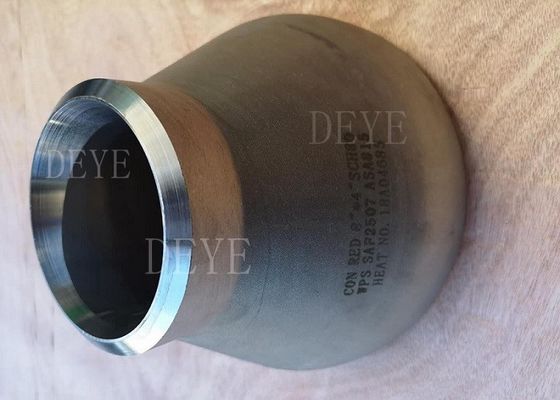

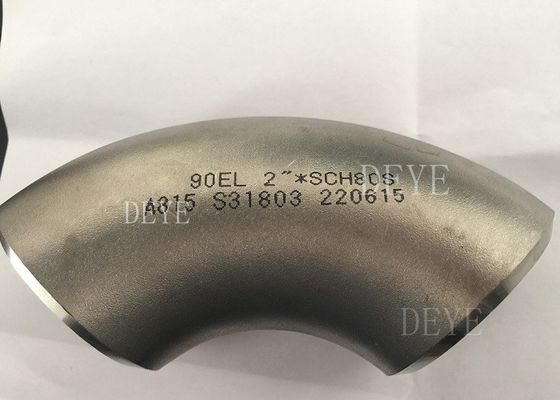

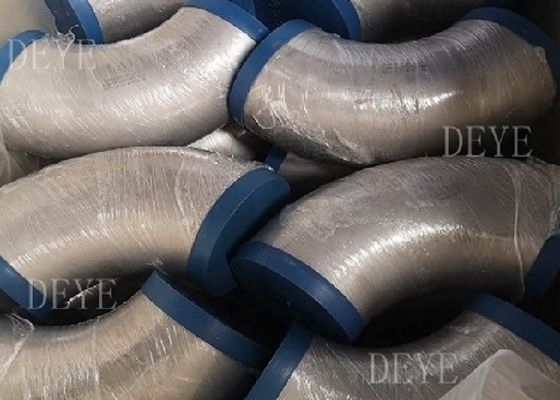

  • Duplex Stainless Steel Pipe Fittings UNS31803 32750 For Corrosion Critical
  • Duplex Stainless Steel Pipe Fittings UNS31803 32750 For Corrosion Critical
  • Duplex Stainless Steel Pipe Fittings UNS31803 32750 For Corrosion Critical
  • Duplex Stainless Steel Pipe Fittings UNS31803 32750 For Corrosion Critical
  • Duplex Stainless Steel Pipe Fittings UNS31803 32750 For Corrosion Critical
Plaats van herkomst China
Merknaam DEYE
Certificering ISO9001: 2015
Modelnummer Pf-Gr-s-01
Document Product Brochure PDF
Min. bestelaantal 10 stuks
Prijs USD 2-100 dollars for SS36L Elbow
Verpakking Details Multiplex-houten kisten, pallets, dozen
Levertijd 10 werkdagen
Levering vermogen 25 ton één maand

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Materiaal Voor de toepassing van deze verordening geldt de volgende bepalingen: Verbinding Buttgeweld BW
Dikte Sch5s, Sch10s, Sch40s, Sch80s, sch160s, xs, xxs Oppervlakte Peperdrank, Pools
Markeren

De duplexmontage van de Roestvrij staalpijp

,

Ruitingen voor buizen van roestvrij staal UNS31803

,

32750 Bindingen voor dubbele stalen buizen
Laat een bericht achter
Productomschrijving

roestvrij staal recht T-stuk,Deze T-vormige pijpfitting die wordt gebruikt in het sanitair-T-systeem heeft één inlaat en twee uitlaten die onder een hoek van 90 graden ten opzichte van de hoofdleiding zijn geplaatst.Dit soort fitting wordt gebruikt om de twee pijpen met elkaar te verbinden en hun stroomrichting één te maken.Als alle drie de zijden van deze fitting dezelfde maat hebben, wordt dit een gelijk T-stuk genoemd, anders een ongelijk T-stuk.





Producteninformatie/specificatie:



Producten Naam duplex SS SDSS stomplassen Roestvrijstalen naadloze en gelaste buisfitting
Soorten

LR-ellebogen, SR-elleboog, 180 graden retour, bochten, reducerende eblow, 22,5 Ddeg-elleboog, 45 graden-elleboog

Recht T-stuk, Gelijk T-stuk, Reducerend T-stuk, Y-T-stuk

Con.Reductiemiddelen, enz.redcuers, concentrisch verloopstuk, excentrisch verloopstuk

doppen, stompe uiteinden
Maat 1/2"-72"
Wanddikte

SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120,

SCH160S,XXS, DIN, SGP JIS-dikte
Standaard ASTMA312, WP403 A234WPB A420, ANSI B16.9/B16.28/B16.25
JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615,
GB 12459-99, ENGELSE Standaard enz.
Materiaal Roestvrij staal 304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L
Duplex RVS 2507, DSS2205, UNS31803 UNS32750
1,4301,1,4306, 1,4401, 1,4435, 1,4406, 1,4404
Koolstofstaal A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8
ST37.0,ST35.8,ST37.2,ST35.4/8,ST42,ST45,ST52,ST52.4
STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49
Oppervlak Zandstralen, zuurbeitsen, gepolijst





Materiaalchemische analyse en mechanische eigenschappen





RVS is de afkorting voor RVS en zuurbestendig staal.Staal dat bestand is tegen zwak corrosieve media zoals lucht, stoom, water of roestbestendig is, wordt roestvrij staal genoemd;En de staalsoort die bestand is tegen corrosie door chemische corrosiemedia (zoals zuur, alkali, zout, enz.) wordt zuurbestendig staal genoemd.



Het meest gebruikte materiaal is SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,

Detailspecificatie van het Duplex ss-materiaal zoals hieronder:



SAF2205 (UNS31803)

Chemische samenstelling%

C≤ Si ≤ Mn≤ P ≤ S ≤ Cr Ni ma Cu N
0,03 1,0 2.0 0,03 0,02 22-23 4,5-6,5 3,0-3,50 / 0,14-0,2



Mechanische prestaties

Testobjecten Testtemp. Prestatie Standaardgegevens
Treksterkte Kamer temperatuur. Opbrengststerkte s≥ 450 MPa
Treksterkte h ≥ 620 MPa
Verlenging % > 25
Reductie van gebied=> /
Slagwaarde KV(J) Kamer temperatuur. Lateraal /
Brinell-hardheid Kamer temperatuur. ≤ 290
Rockwell-hardheid Kamer temperatuur. ≥ /

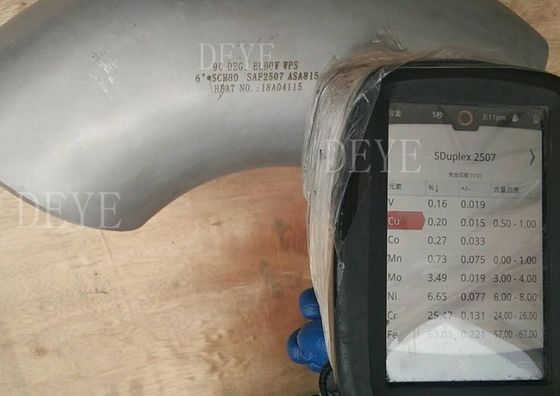

SAF2507 (UNS32750)

Chemische samenstelling%

c ≤ Si≤ Mn≤ P≤ S≤ Cr Ni ma Cu≤ N
0,03 0,8 1.2 0,03 0,015 24-26 6,0-8,0 3,0-5,0 0,5 0,24-0,32



Mechanische prestaties

Testobjecten Testtemp. Prestatie Standaardgegevens
Treksterkte Kamer temperatuur. Opbrengststerkte Ø≤55 Rm≥ 550 MPa
Ø >55 Rm≥ 515 MPa
Treksterkte Ø≤55 R0,002 ≥ 800 MPa
Ø >55 R0,002≥ 760 MPa
Verlenging A%(4D) > Ø≤55 ≥ 15
Ø >55 ≥ 15
Brinell-hardheid HB Kamer temperatuur. Ø≤5 ≤ 310
Ø >55 ≤ 310





Technologie/ Technische gegevensbladen



                                                                   Diktelijst voor buisfittingen ANSI B16.9





Eenheid: mm

Normale pijp

Maat DN (inch)

Buiten

Dimeter D

 Normale wanddikte
Sch5s Sch10S Sch40's soa Sch40 Sch80's XS Schl20 Schl40 Sch160 XXS
1/8 10. 3 —— 1. 24 1. 73 1. 73 1. 73 2. 41 2. 41 —— —— —— ——
1/4 13. 7 — 1. 65 2. 24 2. 24 2. 24 3. 02 3. 02 — — — —
3/8 17. 1 — 1. 65 2. 31 2. 31 2. 31 3. 20 3. 20 — — — —
1/2 21. 3 1,65 2. 11 2. 77 2. 77 2. 77 3. 73 3. 73 —— —— 4. 78 7. 47
3/4 26. 7 1,65 2. 11 2. 87 2. 87 2. 87 3. 91 3. 91 —— —— 5. 56 7. 82
1 33.4 1. 65 2. 77 3. 38 3. 38 3. 38 4. 55 4. 55 — — 6. 35 9. 09
1 1/4 42. 2 1,65 2. 77 3. 56 3. 56 3. 56 4. 85 4. 85 — — 6. 35 9. 70
1 1/2 48. 3 1,65 2. 77 3. 68 3. 68 3. 68 5. 08 5. 08 —— —— 7. 14 10. 15
2 60. 3 1. 65 2. 77 3. 91 3. 91 3. 91 5. 54 5. 54 —— —— 8. 74 11. 07
2 1/2 73. 0 2. 11 3. 05 5. 16 5. 16 5. 16 7. 01 7. 01 — — 9. 53 14. 02
3 88. 9 2. 11 3. 05 5. 49 5. 49 5. 49 7. 62 7. 62 — — 11. 13 15. 24
3 1/2 101. 6 2. 11 3. 05 5. 74 5. 74 5. 74 8. 08 8. 08 —— —— —— ——
4 114. 3 2. 11 3. 05 6. 02 6.02 6. 02 8. 56 8. 56 11. 13 —— 13. 49 17. 12
5 141. 3 2. 77 3. 40 6. 55 6. 55 6. 55 9. 53 9. 53 12. 70 — 15. 88 19. 05
6 168. 3 2. 77 3. 40 7. 11 7. 11 7. 11 10. 97 10. 97 14. 27 — 18. 26 21.95
8 219. 1 2. 77 3. 76 8. 18 8. 18 8. 18 12. 70 12. 70 18. 26 20. 62 23. 01 22.23
10 273. 1 3. 40 4. 19 9. 27 9. 27 9.27 12. 70 12. 70 21. 44 25. 40 28. 58 25. 40
12 323,9 3. 96 4. 57 9. 53 9. 53 10. 31 12. 70 12. 70 25. 40 28. 58 33. 32 25. 40
14 355. 6 3. 96 4. 78 — 9. 53 11. 13 — 12. 70 27. 79 31. 75 35. 71 —
16 406. 4 4. 19 4. 78 —— 9. 53 12. 70 —— 12. 70 30. 96 36. 53 40. 49 ——
18 457. 2 4. 19 4. 78 —— 9. 53 14. 27 —— 12. 70 34. 96 39. 67 45. 24 ——
20 508. 0 4. 78 5. 54 — 9. 53 15. 09 — 12. 70 38. 10 44. 45 50. 01 —
22 558. 8 4. 78 5. 54 — 9. 53 — — 12. 70 41. 28 47. 63 53. 98 —
24 609. 6 5. 54 6. 35 —— 9. 53 17. 48 —— 12. 70 46. ​​02 52. 37 59. 54 ——
26 660,4 —— —— —— 9. 53 —— —— 12. 70 —— —— —— ——
28 711,2 — — — 9. 53 — — 12. 70 — — — —
30 762. 0 6. 35 7. 92 — 9. 53 — — 12. 70 — — — —
32 812. 8 —— —— —— 9. 53 17. 48 —— 12. 70 —— —— —— ——
34 863. 6 —— —— —— 9. 53 17. 48 —— 12. 70 —— —— —— ——
36 914. 4 — — — 9. 53 17. 48 — 12. 70 — — — —
38 965,2 — — — 9. 53 — — 12. 70 — — — —
40 1016. 0 —— —— —— 9. 53 —— —— 12. 70 —— —— —— ——
42 1066. 8 —— —— —— 9. 53 —— —— 12. 70 —— —— —— ——
44 1117. 6 — — — 9. 53 — — 12. 70 — — — —
46 1168,4 — — — 9. 53 — — 12. 70 — — — —
48 1219. 2 — — — 9. 53 — — 12. 70 — — — —

                                                   Tabel 1 Afmetingen staand T-stuk en kruis









                      Dubbele roestvrijstalen buisbehoren UNS31803 32750 voor corrosiecritische stoffen 0







Nominale buismaat (NPS) Buitendiameter bij schuine kant Van midden tot eind
Rennen, C Uitgang, M [Opmerkingen (1) en (2)]
1/2“ 21.3 25 25
3/4” 26.7 29 29
1 33.4 38 38
1-1/4“ 42.2 48 48
1-1/2” 48,3 57 57
2 60,3 64 64
2-1/2“ 73,0 76 76
3 88,9 86 86
3-1/2” 101,6 95 95
4 114,3 105 105
5 141,3 124 124
6 168,3 143 143
8 219.1 178 178
10 273,0 216 216
12 323,8 254 254
14 355,6 279 279
16 406,4 305 305
18 457,0 343 343
20 508,0 381 381
22 559,0 419 419
24 610,0 432 432
26 660,0 495 495
28 711,0 521 521
30 762,0 559 559
32 813,0 597 597
34 864,0 635 635
36 914,0 673 673
38 965,0 711 711
40 1 016,0 749 749
42 1 067,0 762 711
44 1 118,0 813 762
46 1 168,0 851 800
48 1 219,0 889 838



                                         tafel 2  Afmetingen van reducerende uitlaat-T-stukken en reducerende uitlaatkruisen





Dubbele roestvrijstalen buisbehoren UNS31803 32750 voor corrosiecritische stoffen 1



Nominale buismaat (NPS) Buitendiameter bij schuine kant Van midden tot eind Nominale buismaat (NPS) Buitendiameter bij schuine kant Van midden tot eind
Rennen, C Uitlaat, M [Opmerking (1)] Rennen, C Uitlaat, M [Opmerking (1)]
Loop Uitlaat Loop Uitlaat
1/2x1/2x3/8 21.3 17.3 25 25 4 x 4 x 3-1/2 114,3 101,6 105 102
1/2x1/2x1/4 21.3 13.7 25 25 4x4x3 114,3 88,9 105 98
3/4x3/4x1/2 26.7 21.3 29 29 4X4X2-1/2 114,3 73,0 105 95
3/4x3/4x3/8 26.7 17.3 29 29 4x4x2 114,3 60,3 105 89
1X1X3/4 33.4 26.7 38 38 4 x 4 x 1-1/2 114,3 48,3 105 86
1 x 1 x 1/2 33.4 21.3 38 38 　 　 　 　 　
　 　 　 　 　 5X5X4 141,3 114,3 124 117
1-1/4 x 1-1/4 x 1 42.2 33.4 48 48 5X5X3-1/2 141,3 101,6 124 114
1-1/4x1-1/4x3/4 42.2 26.7 48 48 5X5X3 141,3 88,9 124 111
1-1/4x1-1/4x1/2 42.2 21.3 48 48 5X5X2-1/2 141,3 73,0 124 108
　 　 　 　 　 5X5X2 141,3 60,3 124 105
1-1/2x1-1/2x1-1/4 48,3 42.2 57 57 6X6X5 168,3 141,3 143 137
1-1/2x1-1/2x1 48,3 33.4 57 57 6x6x4 168,3 114,3 143 130
1-1/2x1-1/2x3/4 48,3 26.7 57 57 6 x 6 x 3-1/2 168,3 101,6 143 127
1-1/2x1-1/2x1/2 48,3 21.3 57 57 6x6x3 168,3 88,9 143 124
　 　 　 　 　 6 x 6 x 2-1/2 168,3 73,0 143 121
2 x 2 x 1-1/2 60,3 48,3 64 60 　 　 　 　 　
2 x 2 x 1-1/4 60,3 42.2 64 57 8x8x6 219.1 168,3 178 168
2X2X1 60,3 33.4 64 51 8x8x5 219.1 141,3 178 162
2 x 2 x 3/4 60,3 26.7 64 44 8X8X4 219.1 114,3 178 156
　 　 　 　 　 8 x 8 x 3-1/2 219.1 101,6 178 152
2-1/2X2-1/2X2 73,0 60,3 76 70 　 　 　 　 　
2-1/2 X 2-1/2 X 1-1/2 73,0 48,3 76 67 10 x 10 x 8 273,0 219.1 216 203
2-1/2X2-1/2X1-1/4 73,0 42.2 76 64 10 x 10 x 6 273,0 168,3 216 194
2-1/2X2-1/2X1 73,0 33.4 76 57 10 x 10 x 5 273,0 141,3 216 191
　 　 　 　 　 10 x 10 x 4 273,0 114,3 216 184
3X3X2-1/2 88,9 73,0 86 83 12 x 12 x 10 323,8 273,0 254 241
3x3x2 88,9 60,3 86 76 12 x 12 x 8 323,8 219.1 254 229
3 x 3 x 1-1/2 88,9 48,3 86 73 12X12X6 323,8 168,3 254 219
3 x 3 x 1-1/4 88,9 42.2 86 70 12 x 12 x 5 323,8 141,3 254 216
3-1/2 x 3-1/2 x 3 101,6 88,9 95 92 14X14X12 355,6 323,8 279 270
3-1/2 x 3-1/2 x 2-1/2 101,6 73,0 95 89 14X14X10 355,6 273,0 279 257
3-1/2 x 3-1/2 x 2 101,6 60,3 95 83 14X14X8 355,6 219.1 279 248
3-1/2 x 3-1/2 x 1-1/2 101,6 48,3 95 79 14 x 14 x 6 355,6 168,3 279 238



Grootte (NPS) Buitendiameter bij schuine kant Midden tot eind Nominale buismaat (NPS) Buitendiameter bij schuine kant Midden tot eind
Loop Uitlaat Rennen, C Uitlaat, M [Opmerking (1)] Loop Uitlaat Rennen, C Uitlaat, M [Opmerking (1)]
16 x 14 406,4 355,6 305 305 28X28X26 711 660,0 521 521
16 x 12 406,4 323,8 305 295 28X28X24 711 610,0 521 508
16 x 10 406,4 273,0 305 283 28 x 28 x 22 711 559,0 521 495
16 x 8 406,4 219.1 305 273 28 x 28 x 20 711 508,0 521 483
16 x 6 406,4 168,3 305 264 　 　 　 　 　
　 　 　 　 　 28X28X18 711 457,0 521 470
18 x 16 457,0 406,4 343 330 28X28X16 711 406,4 521 457
18 x 14 457,0 355,6 343 330 28 x 28 x 14 711 355,6 521 457
18X12 457,0 323,8 343 321 28X28X12 711 323,8 521 448
18 x 10 457,0 273,0 343 308 　 　 　 　 　
18X8 457,0 219.1 343 298 30X30X28 762 711,0 559 546
　 　 　 　 　 30 x 30 x 26 762 660,0 559 546
20 X 18 508,0 457,0 381 368 30 x 30 x 24 762 610,0 559 533
20 x 16 508,0 406,4 381 356 30 x 30 x 22 762 559,0 559 521
20 x 14 508,0 355,6 381 356 30 x 30 x 20 762 508,0 559 508
20 X 12 508,0 323,8 381 346 　 　 　 　 　
20 X 10 508,0 273,0 381 333 30 x 30 x 18 762 457,0 559 495
20X8 508,0 219.1 381 324 30 x 30 x 16 762 406,4 559 483
　 　 　 　 　 30 x 30 x 14 762 355,6 559 483
22 X 20 559,0 508,0 419 406 30 x 30 x 12 762 323,8 559 473
22 x 18 559,0 457,0 419 394 30 x 30 x 10 762 273,0 559 460
22 x 16 559,0 406,4 419 381 　 　 　 　 　
22 X 14 559,0 355,6 419 381 32 x 32 x 30 813 762,0 597 584
22 X 12 559,0 323,8 419 371 32X32X28 813 711,0 597 572
22 X 10 559,0 273,0 419 359 32X32X26 813 660,0 597 572
　 　 　 　 　 32 x 32 x 24 813 610,0 597 559
24 X 22 610,0 559,0 432 432 　 　 　 　 　
24 X 20 610,0 508,0 432 432 32X32X22 813 559,0 597 546
24X18 610,0 457,0 432 419 32X32X20 813 508,0 597 533
　 　 　 　 　 32X32X18 813 457,0 597 521
24X16 610,0 406,4 432 406 32 x 32 x 16 813 406,4 597 508
24X14 610,0 355,6 432 406 32X32X14 813 355,6 597 508
24X12 610,0 323,8 432 397 　 　 　 　 　
24 x 10 610,0 273,0 432 384 34 x 34 x 32 864 813,0 635 622
　 　 　 　 　 34 x 34 x 30 864 762,0 635 610
26 X 24 660,0 610,0 495 483 34 x 34 x 28 864 711,0 635 597
26 x 22 660,0 559,0 495 470 34 x 34 x 26 864 660,0 635 597
26 X 20 660,0 508,0 495 457 　 　 　 　 　
　 　 　 　 　 34 x 34 x 24 864 610,0 635 584
26 x 18 660,0 457,0 495 444 34 x 34 x 22 864 559,0 635 572
26 X 16 660,0 406,4 495 432 34 x 34 x 20 864 508,0 635 559
26 x 14 660,0 355,6 495 432 34 x 34 x 18 864 457,0 635 546
26X12 660,0 323,8 495 422 34 x 34 x 16 864 406,4 635 533




Productieproces



1. Ontvangst en snijden van grondstoffen



Dubbele roestvrijstalen buisbehoren UNS31803 32750 voor corrosiecritische stoffen 2



2. Materiaalidentificatie



Dubbele roestvrijstalen buisbehoren UNS31803 32750 voor corrosiecritische stoffen 3

3. Ellebogen, T-stukken, verloopstukken, doppen, stompe uiteinden, soorten buisfittingen vormen het vormen

Dubbele roestvrijstalen buisbehoren UNS31803 32750 voor corrosiecritische stoffen 4



4. Materiaalhuwelijksproces (gelaste ellebogen)



Dubbele roestvrijstalen buisbehoren UNS31803 32750 voor corrosiecritische stoffen 5



5. Warmtebehandeling voor RVS-buisfittingen



Dubbele roestvrijstalen buisbehoren UNS31803 32750 voor corrosiecritische stoffen 6



6. Stralen en reinigen



Dubbele roestvrijstalen buisbehoren UNS31803 32750 voor corrosiecritische stoffen 7



7. Oppervlaktecontrole



Dubbele roestvrijstalen buisbehoren UNS31803 32750 voor corrosiecritische stoffen 8



8. Na gepolijst



Dubbele roestvrijstalen buisbehoren UNS31803 32750 voor corrosiecritische stoffen 9



9. roestvrijstalen pijpfittingen Materiaal op voorraad



Dubbele roestvrijstalen buisbehoren UNS31803 32750 voor corrosiecritische stoffen 10



Toepassing/gebruik



Vloeistofpijpleidingen met lage en middendruk, ketel-, aardolie- en aardgasindustrie, boren, chemische industrie, elektrische industrie, scheepsbouw, kunstmestapparatuur en pijpleiding, structuur, petrochemische, farmaceutische industrie, enz.



Standaardreferentie



Gefabriceerde fittingen

Gefabriceerde zijstukken en andere hulpstukken door middel van omtreks- of snijlassen worden beschouwd als pijpfabricage die deze norm niet kan toepassen.



Eenheden onder ASME B16.9 moeten worden vermeld in zowel SI (metrische) als in de VS gebruikelijke eenheden.Aanduiding voor maat is NPS.



Referentiestandaarden

Het wordt niet praktisch geacht om de specifieke editie van elke norm en specificatie in de afzonderlijke referenties te identificeren.Een product dat is gemaakt in overeenstemming met een eerdere editie van de normen waarnaar wordt verwezen en dat in alle andere opzichten aan deze norm voldoet, wordt als nageleefd beschouwd.



ASME B16.5: Pijpflenzen en flensfittingen: NPS 1∕2 t/m NPS 24 metrisch/inch standaard

ASME B16.25: Voor stompe uiteinden

ASME B31: Code voor drukleidingen

ASME B31.3: Procesleidingen

ASME B36.10M, gelaste en naadloze smeedstalen buis

ASME B36.19M, roestvrijstalen buis

ASME-ketel- en drukvatcode

ASTM A234/A234M-17, specificatie voor leidingfittingen van gesmeed koolstofstaal en gelegeerd staal voor gebruik bij matige en hoge temperaturen

ASTM A403/A403M-16, specificatie voor gesmeed austenitisch roestvrijstalen leidingfittingen

ASTM A420/A420M-16, specificatie voor leidingfittingen van gesmeed koolstofstaal en gelegeerd staal voor gebruik bij lage temperaturen

ASTM A815/A815M-14e1, specificatie voor gesmeed ferritische, ferritische/austenitische en martensitische roestvrijstalen leidingfittingen

ASTM A960/A960M-16a, Specificatie voor gemeenschappelijke vereisten voor smeedstalen leidingfittingen

ASTM E29-13, Oefening voor het gebruik van significante cijfers in testgegevens om overeenstemming met specificaties te bepalen

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Voor andere materiële metalen.(aluminium, titanium, nikkel en legering).





Veelgestelde vragen/vragen en antwoorden van klanten



Q:Klant vroeg om stomplasfittingen in A105:
A: Het meest algemene buttweld fitting materiaal is A234WPB.Het is gelijkwaardig aan A105-flenzen, maar er bestaat niet zoiets als een A105- of A106-stomplasfitting.A106 Gr.B is voor buiskwaliteit.De A234WPB fittingen zijn gemaakt van A106GR.B buizen.A105 is een materiaal van Bar, gesmeed tot hogedrukfittingen of flens


Q: Klantverzoeken “Genormaliseerde” stomplasfittingen:
A:Ook dit is een misvatting aangezien flenzen verkrijgbaar zijn in A105 en A105 N, waarbij N staat voor genormaliseerd.
Er bestaat echter niet zoiets als A234WPBN.Fabrikanten normaliseren hun stomplasfittingen en er werd aangenomen dat er een genormaliseerd warmtebehandelingsproces werd uitgevoerd, vooral voor de ellebogen en T-stukken
Klanten die “genormaliseerde” stomplasfittingen nodig hebben, moeten WPL6-fittingen aanvragen die een hoog rendement hebben en als standaardprocedure worden genormaliseerd.


Q:Klant vergeet leidingschema te vermelden:
A:Buttweld-fittingen worden verkocht per buismaat, maar het buisschema moet worden gespecificeerd zodat de ID van de fitting overeenkomt met de ID van de buis.Indien er geen schema wordt vermeld, gaan wij ervan uit dat er om een ​​standaardwand wordt gevraagd.



Q:Klant vergeet gelaste of naadloze stomplasfitting te vermelden:
A:Stomplasfittingen zijn verkrijgbaar in zowel gelaste als naadloze configuratie.Een naadloze stomplasfitting van koolstofstaal of roestvrij staal is gemaakt van naadloze buis en is over het algemeen duurder.
Naadloze buisfittingen zijn NIET gebruikelijk in maten groter dan 12”.Gelaste buisfittingen zijn gemaakt van ERW-gelaste koolstofstalen of roestvrijstalen buizen.Ze zijn verkrijgbaar in de maten ½” tot 72” en zijn goedkoper dan naadloze fittingen.


Q:Wat betekent korte straal (SR) of lange straal (LR)?
A:Vaak hoor je de SR45-elleboog of de LR45-elleboog.De 45 of 90 verwijst naar de hoek van de bocht voor stomplassen om de stroomrichting te veranderen.
Een elleboog met lange straal (LR 90 elleboog of LR 45 elleboog) heeft een pijpbocht die 1,5 maal zo groot is als de pijp.Een 6 inch LR 90 heeft dus een buigradius van 1,5 x de nominale buismaat.


Een elleboog met korte radius (SR45 of SR90) heeft een pijpbocht die gelijk is aan de maat van de fitting, dus een 6” SR 45 heeft een buigradius die gelijk is aan de nominale pijpmaat van 6”.



Q:Wat is een 3R- of 3D-elleboogbuisfitting?
A:Ten eerste worden de termen 3R of 3D als synoniemen gebruikt.Een 3R stomplaselleboog heeft een buigradius die 3 maal de nominale buismaat bedraagt.Een 3R-elleboog is gelijk aan 3D-ellebogen




Onze service

1. Technische ondersteuning
2. Kwaliteitscontrole van grondstoffen.
3. Inspectie tijdens de productietijd.
4. De eindtest omvat oppervlak, afmeting, PT-test, RT-test, ultrasone test
5. Testrapport elke zending
4. Flexibele leveringsvoorwaarden.EXW FOB CIF CFR DDP DDU
5. Fliexable betalingswijzen: LC.TT.DP
6. Aangepast pakket bevat logo.Gevallen Afmeting.
7. 18 maanden kwaliteitsgarantietijd.
9. Gratis vervanging door de lucht als er sprake is van een fout
10. 24 uur om uw vragen te beantwoorden

Markeringen:

BW-toebehoren voor buizen van roestvrij staal

SS304 Ruitingen voor buizen van roestvrij staal

SS316 Stainless Steel Pipe Fittings
