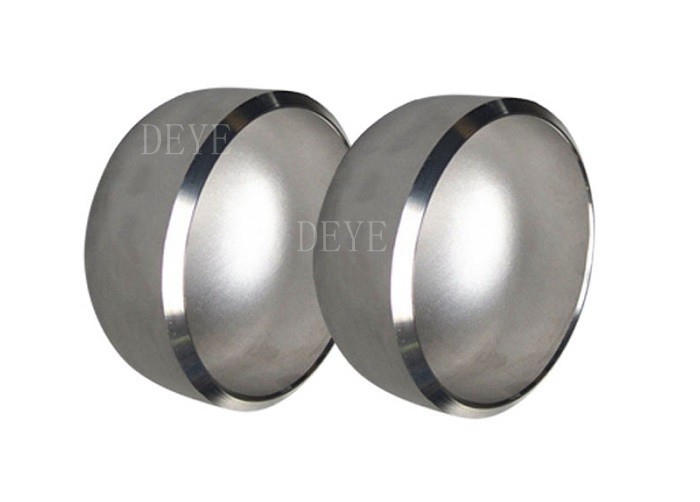

Naadloze duplex-toebehoren voor buizen van roestvrij staal SCH10S SCH40S SCH80S SCH160S

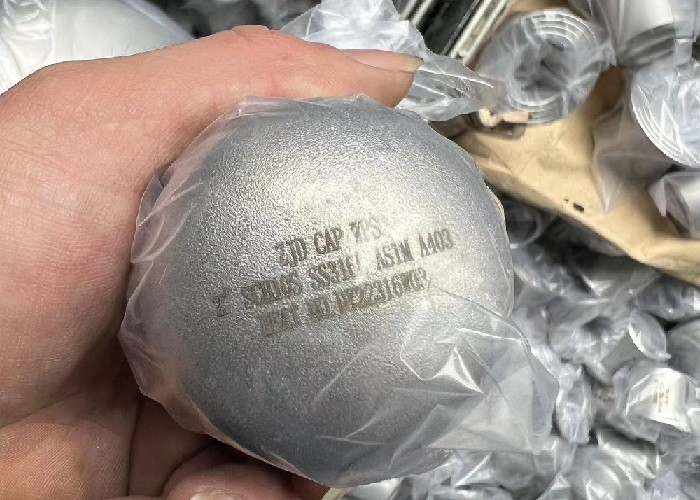

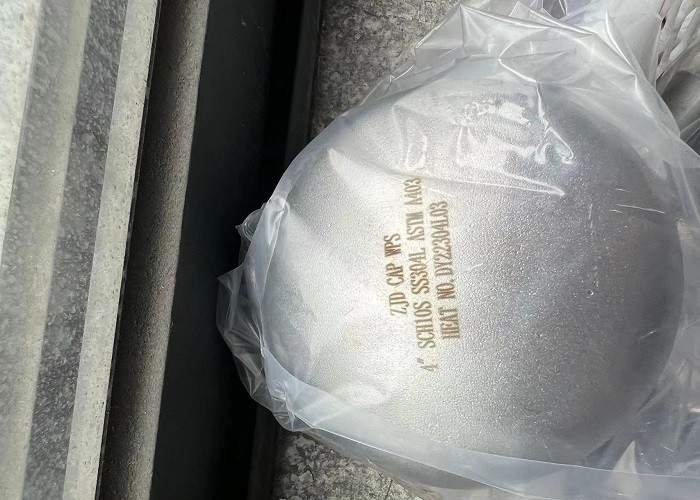

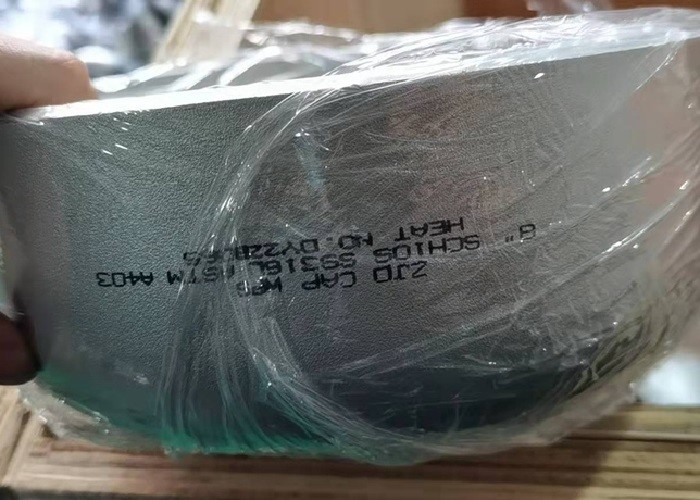

  • Seamless Duplex Stainless Steel Pipe Fittings SCH10S SCH40S SCH80S SCH160S
  • Seamless Duplex Stainless Steel Pipe Fittings SCH10S SCH40S SCH80S SCH160S
  • Seamless Duplex Stainless Steel Pipe Fittings SCH10S SCH40S SCH80S SCH160S
  • Seamless Duplex Stainless Steel Pipe Fittings SCH10S SCH40S SCH80S SCH160S
Plaats van herkomst China
Merknaam DEYE
Certificering ISO9001: 2015
Modelnummer Pf-Gr-s-01
Document Product Brochure PDF
Min. bestelaantal 10 stuks
Prijs USD 2-100 dollars for SS36L Reducers
Verpakking Details Multiplex-houten kisten, pallets, dozen
Levertijd 10 werkdagen
Levering vermogen 25 ton één maand

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Materiaal Voor de toepassing van deze verordening geldt de volgende bepalingen: Verbinding Buttgeweld BW
Dikte Sch5s, Sch10s, Sch40s, Sch80s, sch160s, xs, xxs Oppervlakte Peperdrank, Pools
Markeren

met een breedte van niet meer dan 50 mm

,

SCH10S duplexbuizen van roestvrij staal

,

SCH40S roestvrij naaldgespelde doppen
Laat een bericht achter
Productomschrijving

Kappen van roestvrij staal:Steel Pipe Cap wordt ook wel Steel Plug genoemd, het wordt meestal gelast aan het eind van de pijp om de pijplijn te sluiten, dus de functie is hetzelfde als de pijpleif.Hoofdstuk van koolstofstaalbuizen, roestvrij staal dop, legeringsstaal dop met buisdikte SCH5SM 10SM 20SM 40SM 80S, 160S. XXS.

Productinformatie/specificatie:

Naam van de producten Butt-Welding Roestvrij staal naadloze en gelaste buisbevestiging met standaard ANSI B16.9
Soorten

Caps, Con. Reducers, Ecc. redcuers, LR Elbows, SR Elbow, 180° Returns, Bends, Reducing Eblow,

Straight Tee, Equal Tee, Y Tee, Stub Ends,
Grootte 1/2"-72" DN15-DN1800
Wanddikte Van lage tot hogere dikte SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120,,SCH160S,XXS,DIN, SGP JIS dikte
Standaard ASTMA312, ASTM AWP40, ASME, A234WPB A420, ANSI B16.9/B16.28/B16.25
JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615,
GB 12459-99, EN-standaard enz.
Materiaal Roestvrij staal304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L
Duplex SS 2507, DSS2205, UNS31803 UNS32750
1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501
　
Koolstofstaal A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8
ST37.0ST35.8ST37.2,ST35.4/8,ST42,ST45,ST52,ST52.4
　
STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49
　
Oppervlakte Zandblazen, zuurzuur, gepolijst

Kenmerken/kenmerken

Steel Pipe Cap wordt ook wel Steel Plug genoemd, het wordt meestal gelast aan het eind van de pijp om de pijplijn te sluiten, dus de functie is hetzelfde als de pijpleif.Hoofdstuk van koolstofstaalbuizen, Roestvrij staal kap, legerd staal kap

• Buttweld fittings zijn verkrijgbaar in meerdere vormen (elleboog, tees, reducers, kruisen, caps, stub ends), materialenklassen (koolstof, high yield koolstof, lage legering, roestvrij, duplex,en nikkellegeringen) en afmetingen (2 tot 24 inch in naadloze of gelaste, 26"-72" in gelast).
• Buttweld fittings zijn buisbehoren die worden gebruikt om het pad van een pijpleiding te veranderen (ellebows), de buisboorgrootte te verminderen/vergroten (reducers), te vertakken (tees, cross) of een pijpleiding te verblinden (butt weld cap)
• De belangrijkste specificaties voor buttweld fittings zijn de ASME B16.9 (koolstof- en legeringsfittings) en de MSS SP 43 (die ASME B16.9 integreert voor roestvrij staal, duplex en nikkellegerings BW-fittings).
• Buttweldbuizen worden verkocht als SCH105S, SCH10S, SCH20S, SCH40S, STD, SCH40, SCH80S, SCH80, SCH160S, XXS
• Geweldde knoppen zijn vaker voor in roestvrij staal vanwege het kostenevoordeel.
• Het gebruikelijke materiaal voor knopsweldfittings is A234 WPB, koolstofstaal met een hoog rendement, roestvrij staal 304 en 316 en nikkellegeringen.
• Geweldde buizen van koolstofstaal en roestvrij staal zijn de verbindingsonderdelen die het mogelijk maken om kleppen, buizen en uitrusting op het buizenstelsel te monteren.

Technologie/ Technische gegevensblad

Diktelijst voor buizenbevestigingen ANSI B16.9

Eenheid: mm

Grootte van de buis Buitendimeter Normale wanddikte
Sch5s Sch10S Sch20 Sch30 Sch40s Geslachtsziekten Sch40 Sch60 Sch80's XS Sch80 Sch100 Schl20 Schl40 Sch160 XXS
1/8 10. 3 —— 1. 24 —— —— 1. 73 1. 73 1. 73 —— 2. 41 2. 41 2. 41 —— —— —— —— ——
1/4 13. 7 — 1. 65 — — 2. 24 2. 24 2. 24 — 3. 02 3. 02 3. 02 — — — — —
3/8 17. 1 — 1. 65 — — 2. 31 2. 31 2. 31 — 3. 20 3. 20 3. 20 — — — — —
1/2 21. 3 1.65 2. 11 —— —— 2. 77 2. 77 2. 77 —— 3. 73 3. 73 3. 73 —— —— —— 4. 78 7. 47
3/4 26. 7 1.65 2. 11 —— —— 2. 87 2. 87 2. 87 —— 3. 91 3. 91 3. 91 —— —— —— 5. 56 7. 82
1 33.4 1. 65 2. 77 — — 3. 38 3. 38 3. 38 — 4. 55 4. 55 4. 55 — — — 6. 35 9. 09
1 1/4 42. 2 1.65 2. 77 — — 3. 56 3. 56 3. 56 — 4. 85 4. 85 4. 85 — — — 6. 35 9. 70
1 1/2 48. 3 1.65 2. 77 —— —— 3. 68 3. 68 3. 68 —— 5. 08 5. 08 5. 08 —— —— —— 7. 14 10. 15
2 60. 3 1. 65 2. 77 —— —— 3. 91 3. 91 3. 91 —— 5. 54 5. 54 5. 54 —— —— —— 8. 74 11. 07
2 en een half 73. 0 2. 11 3. 05 — — 5. 16 5. 16 5. 16 — 7. 01 7. 01 7.01 — — — 9. 53 14. 02
3 88. 9 2. 11 3. 05 — — 5. 49 5. 49 5. 49 — 7. 62 7. 62 7. 62 — — — 11. 13 15. 24
3 en een half 101. 6 2. 11 3. 05 —— —— 5. 74 5. 74 5. 74 —— 8. 08 8. 08 8. 08 —— —— —— —— ——
4 114. 3 2. 11 3. 05 —— —— 6. 02 6.02 6. 02 —— 8. 56 8. 56 8. 56 —— 11. 13 —— 13. 49 17. 12
5 141. 3 2. 77 3. 40 — — 6. 55 6. 55 6. 55 — 9. 53 9. 53 9. 53 — 12. 70 — 15. 88 19. 05
6 168. 3 2. 77 3. 40 — — 7. 11 7. 11 7. 11 — 10. 97 10. 97 10. 97 — 14. 27 — 18. 26 21.95
8 219. 1 2. 77 3. 76 6. 35 7. 04 8. 18 8. 18 8. 18 10. 31 12. 70 12. 70 12. 70 15. 09 18. 26 20. 62 23. 01 22.23
10 273. 1 3. 40 4. 19 6. 35 7. 80 9. 27 9. 27 9.27 12. 70 12. 70 12. 70 15. 09 18. 26 21. 44 25. 40 28. 58 25. 40
12 323.9 3. 96 4. 57 6. 35 8. 38 9. 53 9. 53 10. 31 14. 27 12. 70 12. 70 17. 48 21. 44 25. 40 28. 58 33. 32 25. 40
14 355. 6 3. 96 4. 78 7. 92 9. 53 — 9. 53 11. 13 15. 09 — 12. 70 19. 05 23. 83 27. 79 31. 75 35. 71 —
16 406. 4 4. 19 4. 78 7. 92 9. 53 —— 9. 53 12. 70 16. 66 —— 12. 70 21. 44 26. 19 30. 96 36. 53 40. 49 ——
18 457. 2 4. 19 4. 78 7. 92 11. 13 —— 9. 53 14. 27 19. 05 —— 12. 70 23. 83 29. 36 34. 96 39. 67 45. 24 ——
20 508. 0 4. 78 5. 54 9. 53 12. 70 — 9. 53 15. 09 20. 62 — 12. 70 26. 19 32. 54 38. 10 44. 45 50. 01 —
22 558. 8 4. 78 5. 54 9. 53 12. 70 — 9. 53 — 22. 23 — 12. 70 28. 58 34. 93 41. 28 47. 63 53. 98 —
24 609. 6 5. 54 6. 35 9. 53 14. 27 —— 9. 53 17. 48 24. 61 —— 12. 70 30. 96 38. 89 46. 02 52. 37 59. 54 ——
26 660.4 —— —— 12. 70 —— —— 9. 53 —— —— —— 12. 70 —— —— —— —— —— ——
28 711.2 — — 12. 70 15. 88 — 9. 53 — — — 12. 70 — — — — — —
30 762. 0 6. 35 7. 92 12. 70 15. 88 — 9. 53 — — — 12. 70 — — — — — —
32 812. 8 —— —— 12. 70 15. 88 —— 9. 53 17. 48 —— —— 12. 70 —— —— —— —— —— ——
34 863. 6 —— —— 12. 70 15. 88 —— 9. 53 17. 48 —— —— 12. 70 —— —— —— —— —— ——
36 914. 4 — — 12. 70 15. 88 — 9. 53 17. 48 — — 12. 70 — — — — — —
38 965.2 — — — — — 9. 53 — — — 12. 70 — — — — — —
40 1016. 0 —— —— —— —— —— 9. 53 —— —— —— 12. 70 —— —— —— —— —— ——
42 1066. 8 —— —— —— —— —— 9. 53 —— —— —— 12. 70 —— —— —— —— —— ——
44 1117. 6 — — — — — 9. 53 — — — 12. 70 — — — — — —
46 1168.4 — — — — — 9. 53 — — — 12. 70 — — — — — —
48 1219. 2 — — — — — 9. 53 — — — 12. 70 — — — — — —

Afmetingen van reducers

Naadloze duplex-toebehoren voor buizen van roestvrij staal SCH10S SCH40S SCH80S SCH160S 0


Nominale buisgrootte (NPS) Buitendeursdiameter bij Bevel Lange, E [Nota (1) ] Beperking van de wanddikte voor lengte, E Lengte, E1
[Noot 2]
1/2 ‰ 21.3 25 4.57 25
3/4 ̊ 26.7 25 3.81 25
1 33.4 38 4.57 38
1-1/4 42.2 38 4.83 38
1-1/2 48.3 38 5.08 38
2 60.3 38 5.59 44
2-1/2 ′′ 73.0 38 7.11 51
3 88.9 51 7.62 64
3-1/2 101.6 64 8.13 76
4 114.3 64 8.64 76
5 141.3 76 9.65 89
6 168.3 89 10.92 102
8 219.1 102 12.70 127
10 273.0 127 12.70 152
12 323.8 152 12.70 178
14 355.6 165 12.70 191
16 406.4 178 12.70 203
18 457.0 203 12.70 229
20 508.0 229 12.70 254
22 559.0 254 12.70 254
24 610.0 267 12.70 305
26 660.0 267 　 　
28 711.0 267 　 　
30 762.0 267 　 　
32 813.0 267 　 　
34 864.0 267 　 　
36 914.0 267 　 　
38 965.0 305 　 　
40 1016!0 305 　 　
42 1067.0 305 　 　
44 118.0 343 　 　
46 168.0 343 　 　
48 1219.0 343 　 　

Roestvrij staal is de afkorting voor roestvrij staal en zuurbestendige staal.;En de staalklasse die bestand is tegen chemische corrosie (zoals zuur, alkali, zout, enz.) wordt zuurbestendige staal genoemd.het meest gebruikte materiaal is SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205

Productieproces

1. grondstof Ontvangen en snijden

Naadloze duplex-toebehoren voor buizen van roestvrij staal SCH10S SCH40S SCH80S SCH160S 1

2Identificatie van het materiaal

Naadloze duplex-toebehoren voor buizen van roestvrij staal SCH10S SCH40S SCH80S SCH160S 2

3. Ellebogen, tees, reducers, caps, stub-eindjes, soorten buisbevestigingen, vormvorming

Naadloze duplex-toebehoren voor buizen van roestvrij staal SCH10S SCH40S SCH80S SCH160S 3

4. Materiaal wedlingproces (gesolde ellebogen)

Naadloze duplex-toebehoren voor buizen van roestvrij staal SCH10S SCH40S SCH80S SCH160S 4

5. Warmtebehandeling van SS-buizen

Naadloze duplex-toebehoren voor buizen van roestvrij staal SCH10S SCH40S SCH80S SCH160S 5

6Schot Blast en schoonmaken

Naadloze duplex-toebehoren voor buizen van roestvrij staal SCH10S SCH40S SCH80S SCH160S 6

7Onderzoek van het oppervlak.

Naadloze duplex-toebehoren voor buizen van roestvrij staal SCH10S SCH40S SCH80S SCH160S 7

8Na gepolijst.

Naadloze duplex-toebehoren voor buizen van roestvrij staal SCH10S SCH40S SCH80S SCH160S 8

9. roestvrij staal Pipefittings Material In Stock

Naadloze duplex-toebehoren voor buizen van roestvrij staal SCH10S SCH40S SCH80S SCH160S 9

Toepassing/gebruik

De Commissie heeft de Commissie verzocht om een voorstel voor een richtlijn van de Raad tot vaststelling van de voorwaarden voor de toekenning van steun voor de aanleg van een nieuwe infrastructuur voor de verwerking van elektriciteit.petrochemische industrieHet gaat om de farmaceutische industrie, enz.

Referentienormen

ASME B16.9 Specificatie voor achtersteggesweisde armaturen

De ASME-B16.9-specificatie is ontworpen voor in industriële bouwleidingen gebruikte met een knop gesweisde armaturen, met inbegrip van ellebogen, tee, kruis, kap, reducer, enz.

Standaard toepassingsgebied

De norm omvat specificaties van NPS 1/2 tot en met NPS 48 (DN15-DN1200) voor fabrieksgefabriceerde gesmolten, met knoopjes gelaste buisbehangen, algemene afmetingen, toleranties, testmethoden en markeringen.

Speciale toebehoren

Bijzondere armaturen hebben betrekking op bijzondere afmetingen, vormen en toleranties die tussen koper en fabrikant zijn overeengekomen.

Vervaardigde onderdelen

Vervaardigde zijkanten en andere toebehoren door middel van omtrek- of snijweldingen worden beschouwd als pijpleiding die niet aan deze norm kan voldoen.

Eenheden volgens ASME B16.9 worden vermeld in zowel SI (metrische) als Amerikaanse gebruikelijke eenheden.

Vragen en antwoorden van klanten

Q:Klant heeft gevraagd om de aansluitingen van de achterste las in A105:
EenA106 Gr.B is voor buiskwaliteit. A106 Gr.B is voor buiskwaliteit. A106 Gr.B is voor buiskwaliteit.De A234WPB-armaturen zijn gemaakt van A106GR.B-buizen. A105 is een materiaal van Bar gesmeed als Hoogdruk Fittings of Flange


Q: Klant verzoeken “Normalized “ butt weld fittings:
A:Dit is ook een misvatting, aangezien flenzen verkrijgbaar zijn in A105 en A105 N, waarbij N staat voor genormaliseerd.
Er bestaat echter niet zoiets als A234WPBN. Fabrikanten normaliseren hun butt weld fittings werd overwogen dat een genormaliseerd warmtebehandelingsproces werd gedaan, met name voor de ellebogen en tees
Klanten die “genormaliseerde” knobbelweldtoebehoren nodig hebben, moeten WPL6-toebehoren aanvragen die een hoog rendement hebben en als standaardprocedure worden genormaliseerd.


V:De klant vergeet het schema te vermelden:
A:Buttweld fittings worden verkocht per buisgrootte, maar het buisschema moet worden gespecificeerd om de ID van de fitting aan de ID van de buis te koppelen.We gaan ervan uit dat er een standaard muur wordt gevraagd..

V:De klant vergeet om gesoldeerde of naadloze achtersteweldinstallaties te vermelden:
A:Een naadloze naadloze naadloze naadloze installatie is gemaakt van koolstofstaal of roestvrij staal en is over het algemeen duurder.
Naadloze buisbehoren zijn NIET gebruikelijk in afmetingen groter dan 12 ′′. Geweld buisbehoren zijn gemaakt van ERW gelast koolstofstaal of roestvrij staal.Ze zijn verkrijgbaar in de maten 1⁄2 ′′ tot 72 ′′ en zijn betaalbaarder dan naadloze fittings.


V:Wat betekent Short Radius (SR) of Long Radius (LR)?
A:De 45 of 90 verwijst naar de hoek van de buiging voor een achtersteel om de stroomrichting te veranderen.
Een lange radius elleboog (LR 90 Elbow of LR 45 elleboog) heeft een buiging van de pijp die 1,5 keer de grootte van de pijp zal zijn.


Een ellebogen met een korte straal (SR45 of SR90) heeft een buiging van de pijp die gelijk is aan de grootte van de bevestiging, dus een 6 ′′ SR 45 heeft een buigingsradius van 6 ′′ nominale pijpgrootte.

V:Wat is een 3R- of 3D-albompijp?
A:De term 3R of 3D wordt als synoniem gebruikt. Een 3R butt weld elleboog heeft een buigradius die 3 keer de nominale buisgrootte is.

Onze dienst

1. Technische ondersteuning

2- Grondstofkwaliteitscontrole.

3. inspectie tijdens de productietijd.

4De definitieve test omvat oppervlakte, dimensie, PT-test, RT-test, ultrasone test.

5. Testverslag van elke zending

4. Flexibiele leveringsvoorwaarden. EXW FOB CIF CFR DDP DDU

5. Flexible betalingswijze: LC. TT. DP

6Gepersonaliseerd pakket bevat logo.

7. 18 maanden kwaliteitsgarantie.

9- Gratis vervanging per luchtvaart indien een fout wordt vastgesteld

10. 24 uur om uw vragen te beantwoorden
