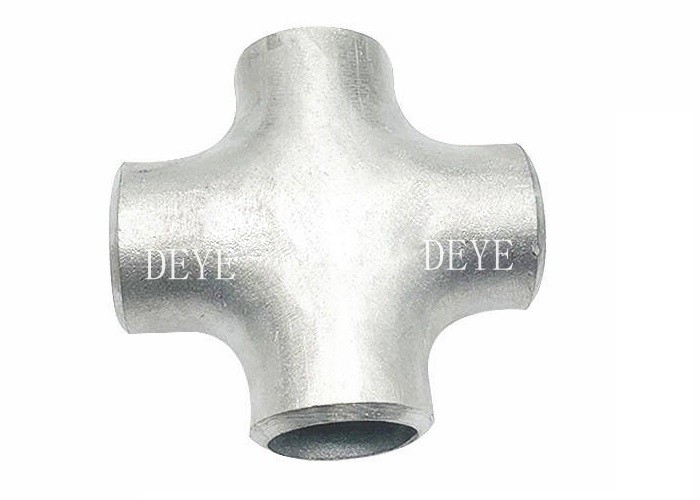

SS304 SS321 SS316 kruisverbinding van roestvrij staal met SCH40S SCH10's
| Plaats van herkomst | China |
|---|---|
| Merknaam | DEYE |
| Certificering | ISO9001:2015 PED |
| Modelnummer | Pf-ctee-ss-01 |
| Document | Product Brochure PDF |
| Min. bestelaantal | 10 stuks |
| Prijs | USD2-10 for small sizes |

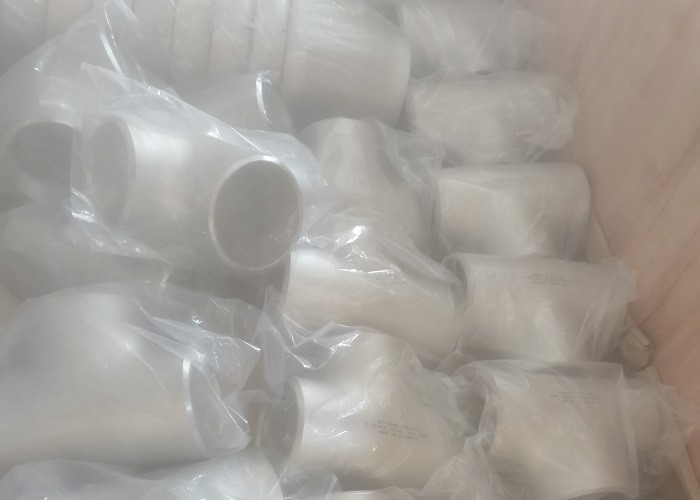

| Verpakking Details | de plastic houten gevallen van bag+cartons+ply |
| Levertijd | 5-8 dagen voor voorraadartikelen |
| Levering vermogen | 100000 PCs-maand |
Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Materiaal | De in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde gegevens moeten worden verzameld in een | Verbinding | Buttgeweld BW |
|---|---|---|---|
| Dikte | Sch5s, Sch10s, sch40s, sch80s, sch160, xs, xxs | Oppervlakte | Peperdrank, Pools |
| Markeren | SS316 kruisverbinding van roestvrij staal,SS321 kruisverbinding van roestvrij staal,SS304 scharnierweldkruis |
||
Productomschrijving

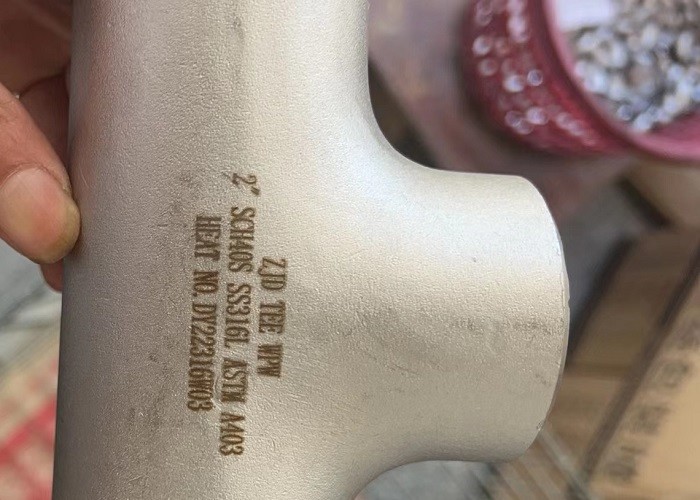

SS316 304 321 201 Roestvrijstalen buisbehangers Cross Tee met SCH40S SCH10s
Een korte inleiding
Buizen van roestvrij staal: De ASME/ANSI B16.9-specificatie behandelt de afmetingen en de toleranties van koolstof- en legeringsbottels.9 voor de onderdelen van buizen van roestvrij staal en van nikkellegeringenIn dit artikel worden de afmetingen en het gewicht van de ellebogen, de tees en de reducers getoond. Toleranties van de ellebogen (in inch) volgens ASME/ANSI B16.9. voor alle toebehoren van koolstoflegeringen, met uitzondering van ellebogen met een korte straal (ASME/ANSI B16.28)).
De onderstaande specificaties:
| Naam van de producten | ANSI B16.9 BW SS Smsl naadloze en gelaste buisbevestiging |
| Soorten |
Traight Tee, Equal Tee, lange Raduis elleboog, korte Raduis elleboog, 180 graden bochten, Returns, Reducing Eblows, Concentric. Reducers, Eccentric. redcuers, Y tees, caps, Stub ends, |
| Grootte | 1/2"-72" DN15-DN1800 |
| Wanddikte |
SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100, SCH120,SCH160S,XXS, DIN, SGP JIS dikte |
| Ontwerpnorm | ASTMA312, ASTM A403WP, A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN-standaard enz. | |
| Materialenlijst | Roestvrij staal304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| Duplex SS 2507, DSS2205, UNS31803 UNS32750, UNS32760 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| Koolstofstaal A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST37.0ST35.8ST37.2,ST35.4/8,ST42,ST45,ST52,ST52.4 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| Oppervlakte | Zuurbezuur, gepolijst |
| Toepassing/gebruik | De Commissie heeft de Commissie verzocht om een voorstel voor een richtlijn van de Raad tot vaststelling van de voorwaarden voor de toekenning van steun voor de aanleg van een nieuwe infrastructuur voor de verwerking van elektriciteit.petrochemische industrieHet gaat om de farmaceutische industrie, enz. |
Diktelijst volgens ANSI B16.9, MSS SP-44
| Normale buisgrootte DN (in) | Buitenspiegel D | Normale wanddikte (mm) | |||||||||
| Sch5s | Sch10S | Sch10 | Sch40s | Sch40 | Sch80's | Sch80 | Schl20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | —— | 1. 24 | —— | 1. 73 | 1. 73 | 2. 41 | 2. 41 | —— | —— | —— |
| 1/4 | 13. 7 | — | 1. 65 | — | 2. 24 | 2. 24 | 3. 02 | 3. 02 | — | — | — |
| 3/8 | 17. 1 | — | 1. 65 | — | 2. 31 | 2. 31 | 3. 20 | 3. 20 | — | — | — |
| 1/2 | 21. 3 | 1.65 | 2. 11 | —— | 2. 77 | 2. 77 | 3. 73 | 3. 73 | —— | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | 2. 11 | —— | 2. 87 | 2. 87 | 3. 91 | 3. 91 | —— | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | — | 3. 38 | 3. 38 | 4. 55 | 4. 55 | — | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | — | 3. 56 | 3. 56 | 4. 85 | 4. 85 | — | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | —— | 3. 68 | 3. 68 | 5. 08 | 5. 08 | —— | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | 2. 77 | —— | 3. 91 | 3. 91 | 5. 54 | 5. 54 | —— | 8. 74 | 11. 07 |
| 2 en een half | 73. 0 | 2. 11 | 3. 05 | — | 5. 16 | 5. 16 | 7. 01 | 7.01 | — | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | — | 5. 49 | 5. 49 | 7. 62 | 7. 62 | — | 11. 13 | 15. 24 |
| 3 en een half | 101. 6 | 2. 11 | 3. 05 | —— | 5. 74 | 5. 74 | 8. 08 | 8. 08 | —— | —— | —— |
| 4 | 114. 3 | 2. 11 | 3. 05 | —— | 6. 02 | 6. 02 | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | — | 6. 55 | 6. 55 | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | — | 7. 11 | 7. 11 | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | —— | 8. 18 | 8. 18 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | —— | 9. 27 | 9.27 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | — | 9. 53 | 10. 31 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | 6. 35 | — | 11. 13 | — | 19. 05 | 27. 79 | 35. 71 | — |
| 16 | 406. 4 | 4. 19 | 4. 78 | 6. 35 | —— | 12. 70 | —— | 21. 44 | 30. 96 | 40. 49 | —— |
| 18 | 457. 2 | 4. 19 | 4. 78 | 6. 35 | —— | 14. 27 | —— | 23. 83 | 34. 96 | 45. 24 | —— |
| 20 | 508. 0 | 4. 78 | 5. 54 | 6. 35 | — | 15. 09 | — | 26. 19 | 38. 10 | 50. 01 | — |
| 22 | 558. 8 | 4. 78 | 5. 54 | 6. 35 | — | — | — | 28. 58 | 41. 28 | 53. 98 | — |
| 24 | 609. 6 | 5. 54 | 6. 35 | 6. 35 | —— | 17. 48 | —— | 30. 96 | 46. 02 | 59. 54 | —— |
| 26 | 660.4 | —— | —— | 7. 92 | —— | —— | —— | —— | —— | —— | —— |
| 28 | 711.2 | — | — | 7. 92 | — | — | — | — | — | — | — |
| 30 | 762. 0 | 6. 35 | 7. 92 | 7. 92 | — | — | — | — | — | — | — |
| 32 | 812. 8 | —— | —— | 7. 92 | —— | 17. 48 | —— | —— | —— | —— | —— |
| 34 | 863. 6 | —— | —— | 7. 92 | —— | 17. 48 | —— | —— | —— | —— | —— |
| 36 | 914. 4 | — | — | 7. 92 | — | 17. 48 | — | — | — | — | — |
| 38 | 965.2 | — | — | — | — | — | — | — | — | — | — |
| 40 | 1016. 0 | —— | —— | —— | —— | —— | —— | —— | —— | —— | —— |
| 42 | 1066. 8 | —— | —— | —— | —— | —— | —— | —— | —— | —— | —— |
| 44 | 1117. 6 | — | — | — | — | — | — | — | — | — | — |
| 46 | 1168.4 | — | — | — | — | — | — | — | — | — | — |
| 48 | 1219. 2 | — | — | — | — | — | — | — | — | — | — |
Afmetingen van rechte T's en kruisen
| Nominale buisgrootte (NPS) | Buitendeursdiameter bij Bevel | Centrum-tot-eind | |
| Loop, C. | Uitgangspunt, M [Nota's 1 en 2] | ||
| 72 | 21.3 | 25 | 25 |
| % | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 174 | 42.2 | 48 | 48 |
| i72 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 272 | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 372 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | 1016!0 | 749 | 749 |
| 42 | 1067.0 | 762 | 711 |
| 44 | 118.0 | 813 | 762 |
| 46 | 168.0 | 851 | 800 |
| 48 | 1219.0 | 889 | 838 |
Dimensies van het verminderen van uitlaatspannen en het verminderen van uitlaatkruisingen
| Nominale buisgrootte (NPS) | Buitendeursdiameter bij Bevel | Centrum-tot-eind | Nominale buisgrootte (NPS) | Buitendeursdiameter bij Bevel | Centrum-tot-eind | ||||
| Loop, C. | Uitlaat, M [Nota (1) ] | Loop, C. | Uitlaat, M [Nota (1) ] | ||||||
| Loop. | Afvoer | Loop. | Afvoer | ||||||
| 1/2 x 1/2 x 3/8 | 21.3 | 17.3 | 25 | 25 | 4 x 4 x 3 1/2 | 114.3 | 101.6 | 105 | 102 |
| 1/2 x 1/2 x 1/4 | 21.3 | 13.7 | 25 | 25 | 4x4x3 | 114.3 | 88.9 | 105 | 98 |
| 3/4 x 3/4 x 1/2 | 26.7 | 21.3 | 29 | 29 | 4 x 4 x 2-1/2 | 114.3 | 73.0 | 105 | 95 |
| 3/4 x 3/4 x 3/8 | 26.7 | 17.3 | 29 | 29 | 4x4x2 | 114.3 | 60.3 | 105 | 89 |
| 1 x 1 x 3/4 | 33.4 | 26.7 | 38 | 38 | 4 x 4 x 1-1/2 | 114.3 | 48.3 | 105 | 86 |
| 1 x 1 x 1/2 | 33.4 | 21.3 | 38 | 38 | |||||
| 5X5X4 | 141.3 | 114.3 | 124 | 117 | |||||
| 1-1/4 x 1-1/4 x 1 | 42.2 | 33.4 | 48 | 48 | 5 x 5 x 3 1/2 | 141.3 | 101.6 | 124 | 114 |
| 1-1/4 x 1-1/4 x 3/4 | 42.2 | 26.7 | 48 | 48 | 5X5X3 | 141.3 | 88.9 | 124 | 111 |
| 1-1/4 x 1-1/4 x 1/2 | 42.2 | 21.3 | 48 | 48 | 5 x 5 x 2-1/2 | 141.3 | 73.0 | 124 | 108 |
| 5X5X2 | 141.3 | 60.3 | 124 | 105 | |||||
| 1-1/2 x1-1/2 x 1-1/4 | 48.3 | 42.2 | 57 | 57 | 6X6X5 | 168.3 | 141.3 | 143 | 137 |
| 1-1/2 x 1-1/2 x 1 | 48.3 | 33.4 | 57 | 57 | 6x6x4 | 168.3 | 114.3 | 143 | 130 |
| 1-1/2 x1-1/2 x3/4 | 48.3 | 26.7 | 57 | 57 | 6 x 6 x 3 1/2 | 168.3 | 101.6 | 143 | 127 |
| 1-1/2 x 1-1/2 x 1/2 | 48.3 | 21.3 | 57 | 57 | 6x6x3 | 168.3 | 88.9 | 143 | 124 |
| 6 x 6 x 2-1/2 | 168.3 | 73.0 | 143 | 121 | |||||
| 2 x 2 x 1-1/2 | 60.3 | 48.3 | 64 | 60 | |||||
| 2 x 2 x 1-1/4 | 60.3 | 42.2 | 64 | 57 | 8x8x6 | 219.1 | 168.3 | 178 | 168 |
| 2 x 2 x 1 | 60.3 | 33.4 | 64 | 51 | 8x8x5 | 219.1 | 141.3 | 178 | 162 |
| 2 x 2 x 3/4 | 60.3 | 26.7 | 64 | 44 | 8X8X4 | 219.1 | 114.3 | 178 | 156 |
| 8 x 8 x 3 1/2 | 219.1 | 101.6 | 178 | 152 | |||||
| 2-1/2 X 2-1/2 X 2 | 73.0 | 60.3 | 76 | 70 | |||||
| 2-1/2 X 2-1/2 X 1-1/2 | 73.0 | 48.3 | 76 | 67 | 10 x 10 x 8 | 273.0 | 219.1 | 216 | 203 |
| 2-1/2 X 2-1/2 X 1-1/4 | 73.0 | 42.2 | 76 | 64 | 10 x 10 x 6 | 273.0 | 168.3 | 216 | 194 |
| 2-1/2 X 2-1/2 X 1 | 73.0 | 33.4 | 76 | 57 | 10 x 10 x 5 | 273.0 | 141.3 | 216 | 191 |
| 10 x 10 x 4 | 273.0 | 114.3 | 216 | 184 | |||||
| 3 x 3 x 2-1/2 | 88.9 | 73.0 | 86 | 83 | 12 x 12 x 10 | 323.8 | 273.0 | 254 | 241 |
| 3x3x2 | 88.9 | 60.3 | 86 | 76 | 12 x 12 x 8 | 323.8 | 219.1 | 254 | 229 |
| 3 x 3 x 1-1/2 | 88.9 | 48.3 | 86 | 73 | 12 x 12 x 6 | 323.8 | 168.3 | 254 | 219 |
| 3 x 3 x 1-1/4 | 88.9 | 42.2 | 86 | 70 | 12 x 12 x 5 | 323.8 | 141.3 | 254 | 216 |
| 3 1/2 x 3 1/2 x 3 | 101.6 | 88.9 | 95 | 92 | 14 x 14 x 12 | 355.6 | 323.8 | 279 | 270 |
| 3-1/2 x 3-1/2 x 2-1/2 | 101.6 | 73.0 | 95 | 89 | 14 x 14 x 10 | 355.6 | 273.0 | 279 | 257 |
| 3 1/2 x 3 1/2 x 2 | 101.6 | 60.3 | 95 | 83 | 14 x 14 x 8 | 355.6 | 219.1 | 279 | 248 |
| 3-1/2 x 3-1/2 x 1-1/2 | 101.6 | 48.3 | 95 | 79 | 14 x 14 x 6 | 355.6 | 168.3 | 279 | 238 |
| Grootte (NPS) | Buitendeursdiameter bij Bevel | Midden tot Eind | Nominale buisgrootte (NPS) | Buitendeursdiameter bij Bevel | Midden tot Eind | ||||
| Loop. | Afvoer | Loop, C. | Uitlaat, M [Nota (1) ] | Loop. | Afvoer | Loop, C. | Uitlaat, M [Nota (1) ] | ||
| 16 x 14 | 406.4 | 355.6 | 305 | 305 | 28 x 28 x 26 | 711 | 660.0 | 521 | 521 |
| 16 x 12 | 406.4 | 323.8 | 305 | 295 | 28 x 28 x 24 | 711 | 610.0 | 521 | 508 |
| 16 x 10 | 406.4 | 273.0 | 305 | 283 | 28 x 28 x 22 | 711 | 559.0 | 521 | 495 |
| 16 x 8 | 406.4 | 219.1 | 305 | 273 | 28 x 28 x 20 | 711 | 508.0 | 521 | 483 |
| 16 x 6 | 406.4 | 168.3 | 305 | 264 | |||||
| 28 x 28 x 18 | 711 | 457.0 | 521 | 470 | |||||
| 18 x 16 | 457.0 | 406.4 | 343 | 330 | 28 x 28 x 16 | 711 | 406.4 | 521 | 457 |
| 18 x 14 | 457.0 | 355.6 | 343 | 330 | 28 x 28 x 14 | 711 | 355.6 | 521 | 457 |
| 18 x 12 | 457.0 | 323.8 | 343 | 321 | 28 x 28 x 12 | 711 | 323.8 | 521 | 448 |
| 18 x 10 | 457.0 | 273.0 | 343 | 308 | |||||
| 18 x 8 | 457.0 | 219.1 | 343 | 298 | 30 x 30 x 28 | 762 | 711.0 | 559 | 546 |
| 30 x 30 x 26 | 762 | 660.0 | 559 | 546 | |||||
| 20 x 18 | 508.0 | 457.0 | 381 | 368 | 30 x 30 x 24 | 762 | 610.0 | 559 | 533 |
| 20 x 16 | 508.0 | 406.4 | 381 | 356 | 30 x 30 x 22 | 762 | 559.0 | 559 | 521 |
| 20 x 14 | 508.0 | 355.6 | 381 | 356 | 30 x 30 x 20 | 762 | 508.0 | 559 | 508 |
| 20 x 12 | 508.0 | 323.8 | 381 | 346 | |||||
| 20 x 10 | 508.0 | 273.0 | 381 | 333 | 30 x 30 x 18 | 762 | 457.0 | 559 | 495 |
| 20 x 8 | 508.0 | 219.1 | 381 | 324 | 30 x 30 x 16 | 762 | 406.4 | 559 | 483 |
| 30 x 30 x 14 | 762 | 355.6 | 559 | 483 | |||||
| 22 x 20 | 559.0 | 508.0 | 419 | 406 | 30 x 30 x 12 | 762 | 323.8 | 559 | 473 |
| 22 x 18 | 559.0 | 457.0 | 419 | 394 | 30 x 30 x 10 | 762 | 273.0 | 559 | 460 |
| 22 x 16 | 559.0 | 406.4 | 419 | 381 | |||||
| 22 x 14 | 559.0 | 355.6 | 419 | 381 | 32 x 32 x 30 | 813 | 762.0 | 597 | 584 |
| 22 x 12 | 559.0 | 323.8 | 419 | 371 | 32 x 32 x 28 | 813 | 711.0 | 597 | 572 |
| 22 x 10 | 559.0 | 273.0 | 419 | 359 | 32 x 32 x 26 | 813 | 660.0 | 597 | 572 |
| 32 x 32 x 24 | 813 | 610.0 | 597 | 559 | |||||
| 24 x 22 | 610.0 | 559.0 | 432 | 432 | |||||
| 24 x 20 | 610.0 | 508.0 | 432 | 432 | 32 x 32 x 22 | 813 | 559.0 | 597 | 546 |
| 24 x 18 | 610.0 | 457.0 | 432 | 419 | 32 x 32 x 20 | 813 | 508.0 | 597 | 533 |
| 32 x 32 x 18 | 813 | 457.0 | 597 | 521 | |||||
| 24 x 16 | 610.0 | 406.4 | 432 | 406 | 32 x 32 x 16 | 813 | 406.4 | 597 | 508 |
| 24 x 14 | 610.0 | 355.6 | 432 | 406 | 32 x 32 x 14 | 813 | 355.6 | 597 | 508 |
| 24 x 12 | 610.0 | 323.8 | 432 | 397 | |||||
| 24 x 10 | 610.0 | 273.0 | 432 | 384 | 34 x 34 x 32 | 864 | 813.0 | 635 | 622 |
| 34 x 34 x 30 | 864 | 762.0 | 635 | 610 | |||||
| 26 x 24 | 660.0 | 610.0 | 495 | 483 | 34 x 34 x 28 | 864 | 711.0 | 635 | 597 |
| 26 x 22 | 660.0 | 559.0 | 495 | 470 | 34 x 34 x 26 | 864 | 660.0 | 635 | 597 |
| 26 x 20 | 660.0 | 508.0 | 495 | 457 | |||||
| 34 x 34 x 24 | 864 | 610.0 | 635 | 584 | |||||
| 26 x 18 | 660.0 | 457.0 | 495 | 444 | 34 x 34 x 22 | 864 | 559.0 | 635 | 572 |
| 26 x 16 | 660.0 | 406.4 | 495 | 432 | 34 x 34 x 20 | 864 | 508.0 | 635 | 559 |
| 26 x 14 | 660.0 | 355.6 | 495 | 432 | 34 x 34 x 18 | 864 | 457.0 | 635 | 546 |
| 26 x 12 | 660.0 | 323.8 | 495 | 422 | 34 x 34 x 16 | 864 | 406.4 | 635 | 533 |
De meest gebruikte materialen voor ss-bugsweldbuizen zijn SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,
De onderstaande specificaties van het materiaal zijn nader uiteengezet.
Materiaalanalyse
Voor de toepassing van deze verordening geldt de volgende bepalingen:
Chemische samenstelling in %
| C | Cr | Deeltjes | Ni | P | S | - Jawel. |
| ≤ | - Dat is... | ≤ | - Dat is... | ≤ | ≤ | ≤ |
| 0.035 | 18.0-20.0 | 2.00 | 8.0-13.0 | 0.045 | 0.03 | 1.00 |
Tensile sterkte: ≥ 485 Mpa (70 KSI)
Vermogensterkte: ≥ 170Mpa (25KSPI)
Verlenging ≥ 40%
316/316L (UNS S31600/S31603)
Chemische samenstelling in %
| C | Cr | Deeltjes | Mo. | Ni | P | S | - Jawel. |
| ≤ | - Dat is... | ≤ | - Dat is... | ≤ | ≤ | ≤ | |
| 0.035 | 16.0-18.0 | 2.00 | 2.0-3.0 | 10.0-14.0 | 0.045 | 0.03 | 1.00 |
Tensile sterkte: ≥ 485 Mpa (70 KSI)
Vermogensterkte: ≥ 170Mpa (25KSPI)
Verlenging ≥ 40%
SAF2205 (UNS31803)
| C≤ | Si ≤ | Mn ≤ | P ≤ | S ≤ | Cr | Ni | Mo. | C. | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-6.5 | 3.0-3.50 | / |
0.14-0.2 |
SAF2205 Materiële mechanische prestaties
| Testpunten | Testtemperatuur. | Prestaties | Standardgegevens |
| Treksterkte | Kamertemperatuur. | Kracht van de opbrengst s ≥ | 450 MPa |
| Treksterkte h ≥ | 620 Mpa | ||
| Verlenging % > | 25 | ||
| Vermindering van het oppervlak=> | / | ||
| Impactwaarde KV(J) | Kamertemperatuur. | zijdelingse | / |
| Brinellhardheid | Kamertemperatuur. | ≤ | 290 |
| Rockwellhardheid | Kamertemperatuur. | ≥ | / |
Duplex SS SAF2507 ((UNS32750)
| c ≤ | Si≤ | Mn ≤ | P≤ | S≤ | Cr | Ni | Mo. | Cu≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 6.0-8.0 | 3.0-5.0 | 0.5 | 0.24-0.32 |
Mechanische prestaties
| Testpunten | Testtemperatuur. | Prestaties | Standardgegevens | |
| Tensile | Kamertemperatuur. | Kracht van de opbrengst | Ø≤55 Rm≥ | 550 Mpa |
| Ø > 55 Rm≥ | 515 Mpa | |||
| Treksterkte | Ø≤55 R0,002 ≥ | 800 MPa | ||
| Ø > 55 R0,002≥ | 760 Mpa | |||
| Verlenging A% ((4D) > | Ø≤ 55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| Brinellhardheid HB | Kamertemperatuur. | Ø≤5 ≤ | 310 | |
| Ø > 55 ≤ | 310 | |||
Bepaling: A 403/A 403M ?? 06 Standaardspecificatie voor gesmeed austenitisch roestvrij staal buisbehang
Overige documenten waarnaar wordt verwezen
ASTM-normen:
A 351/A 351M Specificatie voor gietstukken, austenitisch, voor onderdrukhoudende onderdelen
A 370 Beproevingsmethoden en -definities voor mechanische tests van staalproducten
Een 480/A 480M-specificatie voor algemene eisen voor platgewalste roestvrijstalen platen, vellen en banden
A 743/A 743M Specificatie voor gietstukken, ijzer-chroom, ijzer-chroom-nikkel, corrosiebestendig, voor algemene toepassing
A 744/A 744M Specificatie voor gietstukken, ijzer-chroomnikel, corrosiebestendig, voor zware bediening
A 751 Testmethoden, -praktijken en -terminologie voor chemische analyse van staalproducten
A 960/A 960M Specificatie voor gemeenschappelijke eisen voor stalen buisbevestigingen
E 112 Testmethoden voor het bepalen van de gemiddelde korrelgrootte
E 165 Testmethode voor het onderzoek van vloeibare penetrantie
ASME-normen:
ASME B16.9 Fabrieksgefabriceerde behuizing van gesmolten staal
ASME B16.11 Gesmeed staalbehang, socket-welding en gedraaide uiteinden
MSS-normen: MSS SP-25 Standaardmarkeringssysteem voor kleppen, fittings,
Flangen en verbindingen
MSS SP-43 Standaardpraktijk voor lichtgewicht splijtstukken van roestvrij staal
MSS SP-79 Inzet van stopcontactverminderaars
Productieproces
1. grondstof Ontvangen en snijden
2Identificatie van het materiaal
3. Ellebogen, tees, reducers, caps, stub-eindjes, soorten buisbevestigingen, vormvorming
4. Materiaal wedlingproces (gesolde ellebogen)
5. Warmtebehandeling van SS-buizen
6Schot Blast en schoonmaken
7Onderzoek van het oppervlak.
8Na gepolijst.
9. roestvrij staal Pipefittings Material In Stock
Veelgestelde vragen
V:Klant heeft gevraagd om een koppelingsbeugel in A105:
A: Het meest voorkomende materiaal voor het aansluiten van buttweld van koolstofstaal is A234WPB. Het is gelijkwaardig aan A105-flanken, maar er bestaat niet zoiets als een A105- of A106-butweld-sluiting.
A106 Gr.B is voor de pijplijn. De A234WPB-toebehoren zijn gemaakt van A106GR.B-pijpen. A105 is een materiaal van Bar gesmeed als High pressure Fittings of Flange
V: Klant verzoekt om normalized knopsweld fittings:
A: Dit is ook een misvatting, aangezien flenzen verkrijgbaar zijn in A105 en A105 N, waarbij N staat voor genormaliseerd.
Er bestaat echter niet zoiets als A234WPBN. Fabrikanten normaliseren hun butt weld fittings werd overwogen dat een genormaliseerd warmtebehandelingsproces werd gedaan, met name voor de ellebogen en tees
Klanten die genormaliseerde knobbelweldtoebehoren nodig hebben, moeten WPL6-toebehoren aanvragen die een hoog rendement hebben en als standaardprocedure worden genormaliseerd.
Vraag: klant vergeet om het schema van de pijpleiding te vermelden:
A: Buttweld fittings worden verkocht per buisgrootte, maar het buisschema moet worden gespecificeerd om de ID van de fixture te matchen met de ID van de buis.We gaan ervan uit dat er een standaard muur wordt gevraagd..
Q. De klant vergat een gelaste of naadloze naaldweldinstallatie te vermelden:
Een naadloze naadloze naadloze naadloze installatie is gemaakt van koolstofstaal of roestvrij staal en is over het algemeen duurder.
Naadloze buisbehoren zijn NIET gebruikelijk in afmetingen groter dan 12 ′′. Geweld buisbehoren zijn gemaakt van ERW gelast koolstofstaal of roestvrij staal.Ze zijn verkrijgbaar in de maten 1⁄2 ′′ tot 72 ′′ en zijn betaalbaarder dan naadloze fittings.
V: Wat betekent Short Radius (SR) of Long Radius (LR)?
A: U hoort vaak SR45-elleboog of LR45-elleboog. De 45 of 90 verwijst naar de hoek van de buiging voor billen om de stroomrichting te veranderen.
Een lange radius elleboog (LR 90 Elbow of LR 45 elleboog) heeft een buiging van de pijp die 1,5 keer de grootte van de pijp zal zijn.
Een ellebogen met een korte straal (SR45 of SR90) heeft een buiging van de pijp die gelijk is aan de grootte van de bevestiging, dus een 6 ′′ SR 45 heeft een buigingsradius van 6 ′′ nominale pijpgrootte.
V: Wat is een 3R- of 3D-albompijp?
A: Ten eerste worden de termen 3R of 3D als synoniem gebruikt. Een 3R achterste laselleboog heeft een buigradius die 3 keer de nominale buisgrootte is. Een 3R-elleboog is gelijk aan 3D-elleboog
Onze dienst
1. Technische ondersteuning
2- Grondstofkwaliteitscontrole.
3. inspectie tijdens de productietijd.
4De definitieve test omvat oppervlakte, dimensie, PT-test, RT-test, ultrasone test.
5. Testverslag van elke zending
4. Flexibiele leveringsvoorwaarden. EXW FOB CIF CFR DDP DDU
5. Flexible betalingswijze: LC. TT. DP
6Gepersonaliseerd pakket bevat logo.
7. 18 maanden kwaliteitsgarantie.
9- Gratis vervanging per luchtvaart indien een fout wordt vastgesteld
10. 24 uur om uw vragen te beantwoorden
Geadviseerde Producten
