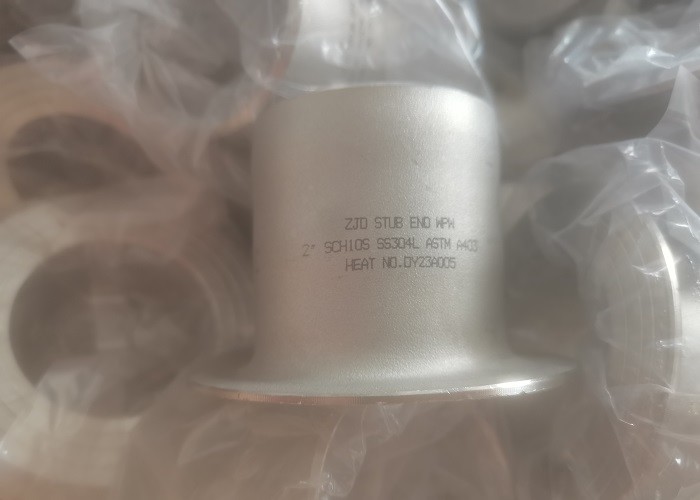

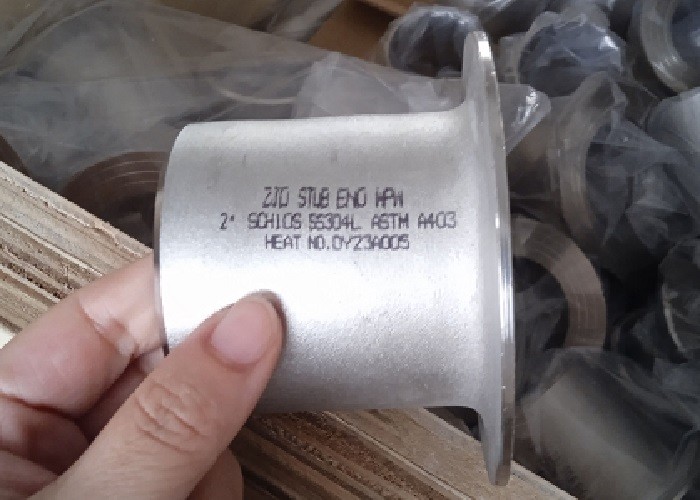

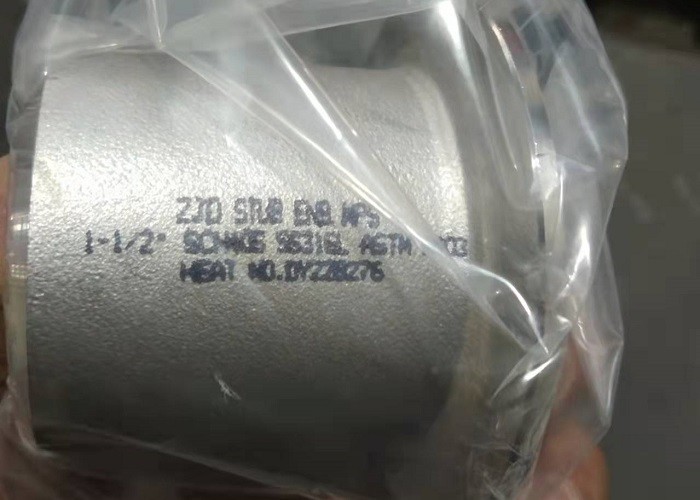

SS304 316 Roestvrijstalen buisbehoren Stub End Collar met EN1092-1

  • SS304 316 Stainless Steel Pipe Fittings Stub End Collar With EN1092-1
  • SS304 316 Stainless Steel Pipe Fittings Stub End Collar With EN1092-1
  • SS304 316 Stainless Steel Pipe Fittings Stub End Collar With EN1092-1
  • SS304 316 Stainless Steel Pipe Fittings Stub End Collar With EN1092-1
Plaats van herkomst China
Merknaam DEYE
Certificering ISO9001: 2015
Modelnummer Pf-SE-s-05
Document Product Brochure PDF
Min. bestelaantal 10 stuks
Prijs USD 2-100 dollars for SS36L Reducers
Verpakking Details Multiplex-houten kisten, pallets, dozen
Levertijd 10 werkdagen
Levering vermogen 25 ton één maand

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Materiaal Voor de toepassing van deze verordening geldt de volgende bepalingen: Verbinding Buttgeweld BW
Dikte Sch5s, Sch10s, Sch40s, Sch80s, sch160s, xs, xxs Oppervlakte Peperdrank, Pools
Markeren

Stainless Steel Pipe Fitting SS304

,

Stainless Steel Pipe Fittings SS316

,

EN1092-1 Eindkraag
Laat een bericht achter
Productomschrijving

SS304 316 Ruitingen van buizen van roestvrij staal stub ends collar met EN1092-1

EN1092-1 TYPE 35 STUB ENDS Halsband

Een lap joint stub end is een bevestiging die wordt gebruikt om gelaste flenzen te vervangen wanneer de ondersteuning van een draaiende back-up flense vereist is.Het kan worden geleverd in standaard en niet-standaard ANSI/DIN afmetingen die worden gebruikt voor het aansluiten van buizen van verschillende diameter. Stub-eindjes worden meestal op twee manieren vervaardigd, type A en type B. Ze zijn verkrijgbaar in twee standaardlengtes, lang (ANSI) of kort patroon (MSS).Schedule 5s en 10s stub einde worden meestal aangeboden in korte lengtesIn het kader van de onderhandelingen met de Europese Commissie over de onderhandelingen met de landen van Midden- en Oost-Europa is de Commissie van oordeel dat de onderhandelingen over de onderhandelingen met de landen van Midden- en Oost-Oost-Europa in het kader van de onderhandelingen met de landen van Midden- en Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-Oost-

Productinformatie/specificatie:

Naam van de producten Butt-Welding Roestvrij staal naadloze en gelaste buisinstallatie volgens de norm ANSI B16.9/DIN/EN1092-1
Soorten

Stub Ends, Con. Reducers, Ecc. redcuers, LR Elbows, SR Elbow, 180° Returns, Bends, Reducing Eblow, Straight Tee, Equal Tee, Y Tee, caps,
Grootte 1/2"-72" DN15-DN1800
Wanddikte Van lage tot hogere dikte SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120,,SCH160S,XXS,DIN, SGP JIS dikte
Standaard ASTMA312, ASTM AWP40, ASME, A234WPB A420, ANSI B16.9/B16.28/B16.25
JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615,
GB 12459-99, EN-standaard enz.
Materiaal Roestvrij staal304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L
Duplex SS 2507, DSS2205, UNS31803 UNS32750
1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501
　
Koolstofstaal A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8
ST37.0ST35.8ST37.2,ST35.4/8,ST42,ST45,ST52,ST52.4
　
STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49
　
Oppervlakte Zandblazen, zuurzuur, gepolijst

Kenmerken/kenmerken

Stub-eind: Een stub-eind is een toevoeging die wordt gebruikt om gelaste flenzen te vervangen wanneer de ondersteuning van een roterende back-up flense vereist is.En het kan worden geleverd in standaard en niet-standaard ANSI dimensie die wordt gebruikt voor het verbinden van buizen van verschillende diameterDe stippen worden op drie manieren aangeboden: type A, B en C.

Type A: het type A stub-eind wordt gebruikt voor standaard lap joint flens. De lapdikte op het stub-eind is groter dan of gelijk aan de nominale dikte van de buiswand.de buitenste hoekradius van het type A-blik ontvangt de lapverbindingsflensDe binnenste hoek is vierkant.

Type B Het type B stub-eind wordt gebruikt voor standaardglijden op flenzen als lapflenzen. De lapdikte op deze korte uiteinden is groter dan of gelijk aan de nominale dikte van de buiswand.de buitenste hoekradius van type B is klein genoeg om de slip o flens te ontvangen die als back-up flens kan worden gebruiktDe binnenste hoek is vierkant.

Het type C stub-einde kan worden gebruikt voor standaard schootverbindingsflens en glij-op-flens.de straal kan worden gesloten tot een vierkantDe lapdijkte is 75% van de buiswand. De type C is zeer kort genoeg om elke back-up flens te kunnen bevatten. De lapverbinding op type C is glad en is niet machine.

Technologie/ Technische gegevensblad

Diktelijst voor buizenbevestigingen ANSI B16.9

Eenheid: mm

Pijpgrootte DN (in) Buitenspiegel D Normale wanddikte
Sch5s Sch10 Sch20 Sch30 Sch40s Geslachtsziekten Sch40 Sch60 XS Sch80 Sch100 Schl20 Schl40 Sch160 XXS
1/8 10. 3 —— —— —— —— 1. 73 1. 73 1. 73 —— 2. 41 2. 41 —— —— —— —— ——
1/4 13. 7 — — — — 2. 24 2. 24 2. 24 — 3. 02 3. 02 — — — — —
3/8 17. 1 — — — — 2. 31 2. 31 2. 31 — 3. 20 3. 20 — — — — —
1/2 21. 3 1.65 —— —— —— 2. 77 2. 77 2. 77 —— 3. 73 3. 73 —— —— —— 4. 78 7. 47
3/4 26. 7 1.65 —— —— —— 2. 87 2. 87 2. 87 —— 3. 91 3. 91 —— —— —— 5. 56 7. 82
1 33.4 1. 65 — — — 3. 38 3. 38 3. 38 — 4. 55 4. 55 — — — 6. 35 9. 09
1 1/4 42. 2 1.65 — — — 3. 56 3. 56 3. 56 — 4. 85 4. 85 — — — 6. 35 9. 70
1 1/2 48. 3 1.65 —— —— —— 3. 68 3. 68 3. 68 —— 5. 08 5. 08 —— —— —— 7. 14 10. 15
2 60. 3 1. 65 —— —— —— 3. 91 3. 91 3. 91 —— 5. 54 5. 54 —— —— —— 8. 74 11. 07
2 en een half 73. 0 2. 11 — — — 5. 16 5. 16 5. 16 — 7. 01 7.01 — — — 9. 53 14. 02
3 88. 9 2. 11 — — — 5. 49 5. 49 5. 49 — 7. 62 7. 62 — — — 11. 13 15. 24
3 en een half 101. 6 2. 11 —— —— —— 5. 74 5. 74 5. 74 —— 8. 08 8. 08 —— —— —— —— ——
4 114. 3 2. 11 —— —— —— 6. 02 6.02 6. 02 —— 8. 56 8. 56 —— 11. 13 —— 13. 49 17. 12
5 141. 3 2. 77 — — — 6. 55 6. 55 6. 55 — 9. 53 9. 53 — 12. 70 — 15. 88 19. 05
6 168. 3 2. 77 — — — 7. 11 7. 11 7. 11 — 10. 97 10. 97 — 14. 27 — 18. 26 21.95
8 219. 1 2. 77 —— 6. 35 7. 04 8. 18 8. 18 8. 18 10. 31 12. 70 12. 70 15. 09 18. 26 20. 62 23. 01 22.23
10 273. 1 3. 40 —— 6. 35 7. 80 9. 27 9. 27 9.27 12. 70 12. 70 15. 09 18. 26 21. 44 25. 40 28. 58 25. 40
12 323.9 3. 96 — 6. 35 8. 38 9. 53 9. 53 10. 31 14. 27 12. 70 17. 48 21. 44 25. 40 28. 58 33. 32 25. 40
14 355. 6 3. 96 6. 35 7. 92 9. 53 — 9. 53 11. 13 15. 09 12. 70 19. 05 23. 83 27. 79 31. 75 35. 71 —
16 406. 4 4. 19 6. 35 7. 92 9. 53 —— 9. 53 12. 70 16. 66 12. 70 21. 44 26. 19 30. 96 36. 53 40. 49 ——
18 457. 2 4. 19 6. 35 7. 92 11. 13 —— 9. 53 14. 27 19. 05 12. 70 23. 83 29. 36 34. 96 39. 67 45. 24 ——
20 508. 0 4. 78 6. 35 9. 53 12. 70 — 9. 53 15. 09 20. 62 12. 70 26. 19 32. 54 38. 10 44. 45 50. 01 —
22 558. 8 4. 78 6. 35 9. 53 12. 70 — 9. 53 — 22. 23 12. 70 28. 58 34. 93 41. 28 47. 63 53. 98 —
24 609. 6 5. 54 6. 35 9. 53 14. 27 —— 9. 53 17. 48 24. 61 12. 70 30. 96 38. 89 46. 02 52. 37 59. 54 ——
26 660.4 —— 7. 92 12. 70 —— —— 9. 53 —— —— 12. 70 —— —— —— —— —— ——
28 711.2 — 7. 92 12. 70 15. 88 — 9. 53 — — 12. 70 — — — — — —
30 762. 0 6. 35 7. 92 12. 70 15. 88 — 9. 53 — — 12. 70 — — — — — —
32 812. 8 —— 7. 92 12. 70 15. 88 —— 9. 53 17. 48 —— 12. 70 —— —— —— —— —— ——
34 863. 6 —— 7. 92 12. 70 15. 88 —— 9. 53 17. 48 —— 12. 70 —— —— —— —— —— ——
36 914. 4 — 7. 92 12. 70 15. 88 — 9. 53 17. 48 — 12. 70 — — — — — —
38 965.2 — — — — — 9. 53 — — 12. 70 — — — — — —
40 1016. 0 —— —— —— —— —— 9. 53 —— —— 12. 70 —— —— —— —— —— ——
42 1066. 8 —— —— —— —— —— 9. 53 —— —— 12. 70 —— —— —— —— —— ——
44 1117. 6 — — — — — 9. 53 — — 12. 70 — — — — — —
46 1168.4 — — — — — 9. 53 — — 12. 70 — — — — — —
48 1219. 2 — — — — — 9. 53 — — 12. 70 — — — — — —

Afmetingen van reducers

SS304 316 Roestvrijstalen buisbehoren Stub End Collar met EN1092-1 0

Nominale Buitentijdsdiameter Lang patroon Kort patroon Radius van Diameter
Grootte van de buis van ton Lengte, F Lengte, F Fillet, R van Lap, G
(NPS) Max, ik ben er klaar voor. - Min. [Nota's 3, 4] [Nota 3, 4] [Nota 5] [Noot (6) ]
1/2 ‰ 22.8 20.5 76 51 3 35
3/4 ̊ 28.1 25.9 76 51 3 43
1 35.0 32.6 102 51 3 51
1-1/4 43.6 41.4 102 51 5 64
1-1/2 49.9 47.5 102 51 6 73
2 62.4 59.5 152 64 8 92
2-1/2 ′′ 75.3 72.2 152 64 8 105
3 91.3 88.1 152 64 10 127
3-1/2 104.0 100.8 152 76 10 140
4 116.7 113.5 152 76 11 157
5 144.3 140.5 203 76 11 186
6 171.3 167.5 203 89 13 216
8 222.1 218.3 203 102 13 270
10 277.2 272.3 254 127 13 324
12 328.0 323.1 254 152 13 381
14 359.9 354.8 305 152 13 413
16 411.0 405.6 305 152 13 470
18 462.0 456.0 305 152 13 533
20 514.0 507.0 305 152 13 584
22 565.0 558.0 305 152 13 641
24 616.0 609.0 305 152 13 692

SS304 316 Roestvrijstalen buisbehoren Stub End Collar met EN1092-1 1

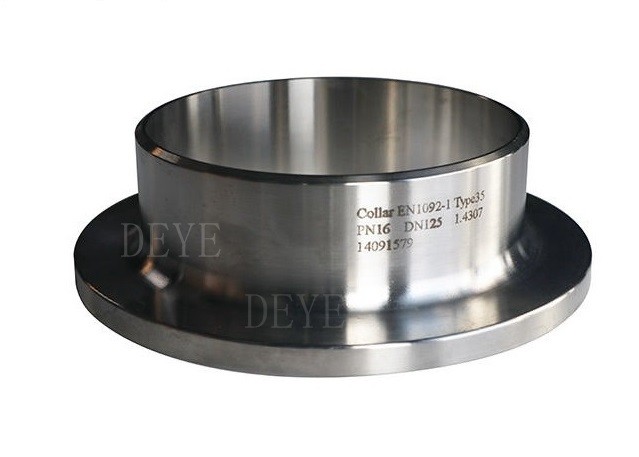

Stub ends Kraag DIN EN1092-1

DN D Dt L h t T1
PN16 EN1092-1 TIPO35
65 76.1 122 45 8 2.0 4.0
80 88.9 138 50 10 2.0 4.0
100 114.3 158 52 10 2.0 4.0
125 139.7 188 55 10 2.0 5.0
150 168.3 212 55 10 2.0 6.0
200 219.1 268 62 11 2.6 6.0
250 273 320 70 12 3.2 8.0
PN40 EN1092-1 TIPO35
15 21.3 45 38 5 2.0 3.0
20 26.9 58 40 6 2.0 3.0
25 33.7 68 40 7 2.0 3.0
32 42.4 78 42 8 2.0 3.0
40 48.3 88 45 8 2.0 3.0
50 60.3 102 48 10 2.6 4.0
65 76.1 122 52 11 2.6 5.0
80 88.9 138 58 12 2.6 6.0
100 114.3 162 65 14 3.2 6.0

Roestvrij staal is de afkorting voor roestvrij staal en zuurbestendige staal.;En de staalklasse die bestand is tegen chemische corrosie (zoals zuur, alkali, zout, enz.) wordt zuurbestendige staal genoemd.het meest gebruikte materiaal is SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205

Productieproces

SS304 316 Roestvrijstalen buisbehoren Stub End Collar met EN1092-1 2

Toepassing/gebruik

De Commissie heeft de Commissie verzocht om een voorstel voor een richtlijn van de Raad tot vaststelling van de voorwaarden voor de toekenning van steun voor de aanleg van een nieuwe infrastructuur voor de verwerking van elektriciteit.petrochemische industrieHet gaat om de farmaceutische industrie, enz.

Vragen en antwoorden van klanten

Q:Klant heeft gevraagd om de aansluitingen van de achterste las in A105:
EenA106 Gr.B is voor buiskwaliteit. A106 Gr.B is voor buiskwaliteit. A106 Gr.B is voor buiskwaliteit.De A234WPB-armaturen zijn gemaakt van A106GR.B-buizen. A105 is een materiaal van Bar gesmeed als Hoogdruk Fittings of Flange


Q: Klant verzoeken “Normalized “ butt weld fittings:
A:Dit is ook een misvatting, aangezien flenzen verkrijgbaar zijn in A105 en A105 N, waarbij N staat voor genormaliseerd.
Er bestaat echter niet zoiets als A234WPBN. Fabrikanten normaliseren hun butt weld fittings werd overwogen dat een genormaliseerd warmtebehandelingsproces werd gedaan, met name voor de ellebogen en tees
Klanten die “genormaliseerde” knobbelweldtoebehoren nodig hebben, moeten WPL6-toebehoren aanvragen die een hoog rendement hebben en als standaardprocedure worden genormaliseerd.


V:De klant vergeet het schema te vermelden:
A:Buttweld fittings worden verkocht per buisgrootte, maar het buisschema moet worden gespecificeerd om de ID van de fitting aan de ID van de buis te koppelen.We gaan ervan uit dat er een standaard muur wordt gevraagd..

V:De klant vergeet om gesoldeerde of naadloze achtersteweldinstallaties te vermelden:
A:Een naadloze naadloze naadloze naadloze installatie is gemaakt van koolstofstaal of roestvrij staal en is over het algemeen duurder.
Naadloze buisbehoren zijn NIET gebruikelijk in afmetingen groter dan 12 ′′. Geweld buisbehoren zijn gemaakt van ERW gelast koolstofstaal of roestvrij staal.Ze zijn verkrijgbaar in de maten 1⁄2 ′′ tot 72 ′′ en zijn betaalbaarder dan naadloze fittings.


V:Wat betekent Short Radius (SR) of Long Radius (LR)?
A:De 45 of 90 verwijst naar de hoek van de buiging voor een achtersteel om de stroomrichting te veranderen.
Een lange radius elleboog (LR 90 Elbow of LR 45 elleboog) heeft een buiging van de pijp die 1,5 keer de grootte van de pijp zal zijn.


Een ellebogen met een korte straal (SR45 of SR90) heeft een buiging van de pijp die gelijk is aan de grootte van de bevestiging, dus een 6 ′′ SR 45 heeft een buigingsradius van 6 ′′ nominale pijpgrootte.

V:Wat is een 3R- of 3D-albompijp?
A:De term 3R of 3D wordt als synoniem gebruikt. Een 3R butt weld elleboog heeft een buigradius die 3 keer de nominale buisgrootte is.
