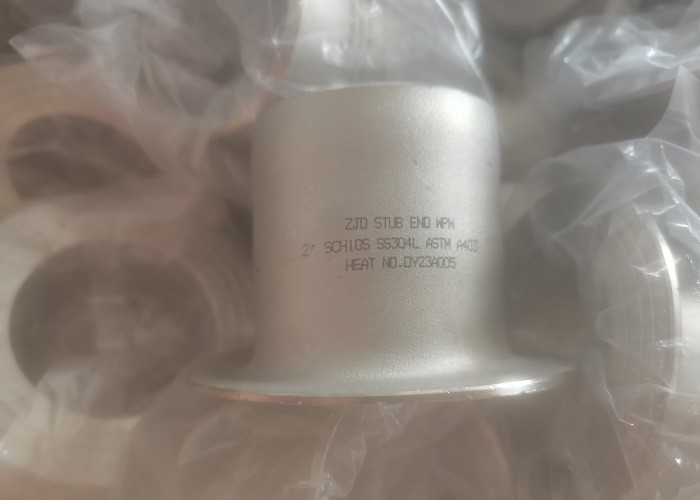

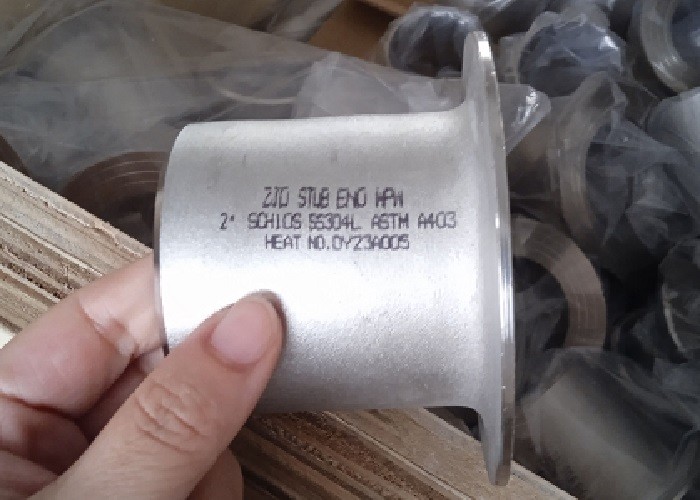

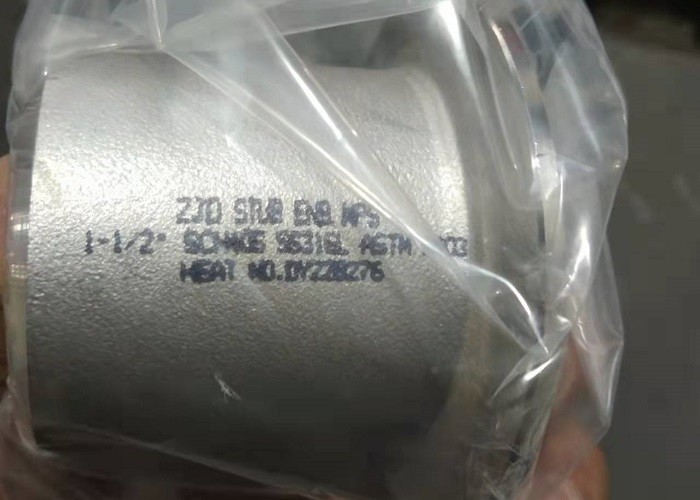

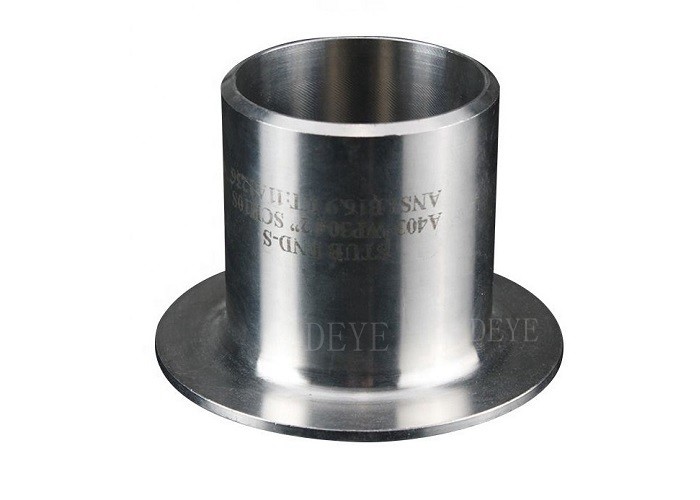

SCH40S SCH80S Roestvrijstalen buisbehoren Stub-eindjes met MSS SP 44

  • SCH40S SCH80S Stainless Steel Pipe Fittings Stub Ends With MSS SP 44
  • SCH40S SCH80S Stainless Steel Pipe Fittings Stub Ends With MSS SP 44
  • SCH40S SCH80S Stainless Steel Pipe Fittings Stub Ends With MSS SP 44
  • SCH40S SCH80S Stainless Steel Pipe Fittings Stub Ends With MSS SP 44
Plaats van herkomst China
Merknaam DEYE
Certificering ISO9001: 2015
Modelnummer Pf-SE-s-04
Document Product Brochure PDF
Min. bestelaantal 10 stuks
Prijs USD 2-100 dollars for SS36L Reducers
Verpakking Details Multiplex-houten kisten, pallets, dozen
Levertijd 10 werkdagen
Levering vermogen 25 ton één maand

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Materiaal Voor de toepassing van deze verordening geldt de volgende bepalingen: Verbinding Buttgeweld BW
Dikte Sch5s, Sch10s, Sch40s, Sch80s, sch160s, xs, xxs Oppervlakte Peperdrank, Pools
Markeren

SCH80S Roestvrijstalen buisbehoren

,

Sch40s de Montage van de Roestvrij staalpijp

,

MSS SP 44 roestvrij stub einde
Laat een bericht achter
Productomschrijving

ANSI kort type roestvrijstalen buizen Fitting stub eindigt met ANSI B16.9

Een korte inleiding

met een breedte van niet meer dan 50 mmDe belangrijkste functie van stub end is:voor het samenvoegen van buizen in een leidingsysteem met een ringgewricht van roestvrij staal. De staalstapel-eindjes worden gebruikt in combinatie met staal-lap-verbindingsflensjes/steunflensjes.Type A en Type B. Ze zijn verkrijgbaar in twee standaardlengten, lang (ANSI) of kort patroon (MSS).en lange lengtes zijn beschikbaar op speciale bestellingDe lijst van 40's wordt in korte of lange lengtes aangeboden.

Productinformatie/specificatie:

Naam van de producten Butt-Welding Roestvrij staal naadloze en gelaste buisbevestiging met standaard ANSI B16.9
Soorten

Stub Ends, Con. Reducers, Ecc. redcuers, LR Elbows, SR Elbow, 180° Returns, Bends, Reducing Eblow, Straight Tee, Equal Tee, Y Tee, caps,
Grootte 1/2"-72" DN15-DN1800
Wanddikte

Van lage tot hogere dikte SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120

SCH160S,XXS, DIN, SGP JIS dikte
Standaard ASTMA312, ASTM AWP40, ASME, A234WPB A420, ANSI B16.9/B16.28/B16.25
JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615,
GB 12459-99, EN-standaard enz.
Materiaal Roestvrij staal304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L
Duplex SS 2507, DSS2205, UNS31803 UNS32750
1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501
　
Koolstofstaal A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8
ST37.0ST35.8ST37.2,ST35.4/8,ST42,ST45,ST52,ST52.4
　
STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49
　
Oppervlakte Zandblazen, zuurzuur, gepolijst

Technologie/ Technische gegevensblad

Diktelijst voor buizenbevestigingen ANSI B16.9

Eenheid: mm

Pijpgrootte DN (in) Buitenspiegel D Normale wanddikte
Sch5s Sch10 Sch20 Sch30 Sch40s Geslachtsziekten Sch40 Sch60 Sch80's XS Sch80 Sch100 Schl20 Schl40 Sch160
1/8 10. 3 —— —— —— —— 1. 73 1. 73 1. 73 —— 2. 41 2. 41 2. 41 —— —— —— ——
1/4 13. 7 — — — — 2. 24 2. 24 2. 24 — 3. 02 3. 02 3. 02 — — — —
3/8 17. 1 — — — — 2. 31 2. 31 2. 31 — 3. 20 3. 20 3. 20 — — — —
1/2 21. 3 1.65 —— —— —— 2. 77 2. 77 2. 77 —— 3. 73 3. 73 3. 73 —— —— —— 4. 78
3/4 26. 7 1.65 —— —— —— 2. 87 2. 87 2. 87 —— 3. 91 3. 91 3. 91 —— —— —— 5. 56
1 33.4 1. 65 — — — 3. 38 3. 38 3. 38 — 4. 55 4. 55 4. 55 — — — 6. 35
1 1/4 42. 2 1.65 — — — 3. 56 3. 56 3. 56 — 4. 85 4. 85 4. 85 — — — 6. 35
1 1/2 48. 3 1.65 —— —— —— 3. 68 3. 68 3. 68 —— 5. 08 5. 08 5. 08 —— —— —— 7. 14
2 60. 3 1. 65 —— —— —— 3. 91 3. 91 3. 91 —— 5. 54 5. 54 5. 54 —— —— —— 8. 74
2 en een half 73. 0 2. 11 — — — 5. 16 5. 16 5. 16 — 7. 01 7. 01 7.01 — — — 9. 53
3 88. 9 2. 11 — — — 5. 49 5. 49 5. 49 — 7. 62 7. 62 7. 62 — — — 11. 13
3 en een half 101. 6 2. 11 —— —— —— 5. 74 5. 74 5. 74 —— 8. 08 8. 08 8. 08 —— —— —— ——
4 114. 3 2. 11 —— —— —— 6. 02 6.02 6. 02 —— 8. 56 8. 56 8. 56 —— 11. 13 —— 13. 49
5 141. 3 2. 77 — — — 6. 55 6. 55 6. 55 — 9. 53 9. 53 9. 53 — 12. 70 — 15. 88
6 168. 3 2. 77 — — — 7. 11 7. 11 7. 11 — 10. 97 10. 97 10. 97 — 14. 27 — 18. 26
8 219. 1 2. 77 —— 6. 35 7. 04 8. 18 8. 18 8. 18 10. 31 12. 70 12. 70 12. 70 15. 09 18. 26 20. 62 23. 01
10 273. 1 3. 40 —— 6. 35 7. 80 9. 27 9. 27 9.27 12. 70 12. 70 12. 70 15. 09 18. 26 21. 44 25. 40 28. 58
12 323.9 3. 96 — 6. 35 8. 38 9. 53 9. 53 10. 31 14. 27 12. 70 12. 70 17. 48 21. 44 25. 40 28. 58 33. 32
14 355. 6 3. 96 6. 35 7. 92 9. 53 — 9. 53 11. 13 15. 09 — 12. 70 19. 05 23. 83 27. 79 31. 75 35. 71
16 406. 4 4. 19 6. 35 7. 92 9. 53 —— 9. 53 12. 70 16. 66 —— 12. 70 21. 44 26. 19 30. 96 36. 53 40. 49
18 457. 2 4. 19 6. 35 7. 92 11. 13 —— 9. 53 14. 27 19. 05 —— 12. 70 23. 83 29. 36 34. 96 39. 67 45. 24
20 508. 0 4. 78 6. 35 9. 53 12. 70 — 9. 53 15. 09 20. 62 — 12. 70 26. 19 32. 54 38. 10 44. 45 50. 01
22 558. 8 4. 78 6. 35 9. 53 12. 70 — 9. 53 — 22. 23 — 12. 70 28. 58 34. 93 41. 28 47. 63 53. 98
24 609. 6 5. 54 6. 35 9. 53 14. 27 —— 9. 53 17. 48 24. 61 —— 12. 70 30. 96 38. 89 46. 02 52. 37 59. 54
26 660.4 —— 7. 92 12. 70 —— —— 9. 53 —— —— —— 12. 70 —— —— —— —— ——
28 711.2 — 7. 92 12. 70 15. 88 — 9. 53 — — — 12. 70 — — — — —
30 762. 0 6. 35 7. 92 12. 70 15. 88 — 9. 53 — — — 12. 70 — — — — —
32 812. 8 —— 7. 92 12. 70 15. 88 —— 9. 53 17. 48 —— —— 12. 70 —— —— —— —— ——
34 863. 6 —— 7. 92 12. 70 15. 88 —— 9. 53 17. 48 —— —— 12. 70 —— —— —— —— ——
36 914. 4 — 7. 92 12. 70 15. 88 — 9. 53 17. 48 — — 12. 70 — — — — —
38 965.2 — — — — — 9. 53 — — — 12. 70 — — — — —
40 1016. 0 —— —— —— —— —— 9. 53 —— —— —— 12. 70 —— —— —— —— ——
42 1066. 8 —— —— —— —— —— 9. 53 —— —— —— 12. 70 —— —— —— —— ——
44 1117. 6 — — — — — 9. 53 — — — 12. 70 — — — — —
46 1168.4 — — — — — 9. 53 — — — 12. 70 — — — — —
48 1219. 2 — — — — — 9. 53 — — — 12. 70 — — — — —

Afmetingen van reducers

SCH40S SCH80S Roestvrijstalen buisbehoren Stub-eindjes met MSS SP 44 0

Nominale Buitentijdsdiameter Lang patroon Kort patroon Radius van Diameter
Grootte van de buis van ton Lengte, F Lengte, F Fillet, R van Lap, G
(NPS) Max, ik ben er klaar voor. - Min. [Nota's 3, 4] [Nota 3, 4] [Nota 5] [Noot (6) ]
1/2 ‰ 22.8 20.5 76 51 3 35
3/4 ̊ 28.1 25.9 76 51 3 43
1 35.0 32.6 102 51 3 51
1-1/4 43.6 41.4 102 51 5 64
1-1/2 49.9 47.5 102 51 6 73
2 62.4 59.5 152 64 8 92
2-1/2 ′′ 75.3 72.2 152 64 8 105
3 91.3 88.1 152 64 10 127
3-1/2 104.0 100.8 152 76 10 140
4 116.7 113.5 152 76 11 157
5 144.3 140.5 203 76 11 186
6 171.3 167.5 203 89 13 216
8 222.1 218.3 203 102 13 270
10 277.2 272.3 254 127 13 324
12 328.0 323.1 254 152 13 381
14 359.9 354.8 305 152 13 413
16 411.0 405.6 305 152 13 470
18 462.0 456.0 305 152 13 533
20 514.0 507.0 305 152 13 584
22 565.0 558.0 305 152 13 641
24 616.0 609.0 305 152 13 692

Roestvrij staal is de afkorting voor roestvrij staal en zuurbestendige staal.;En de staalklasse die bestand is tegen chemische corrosie (zoals zuur, alkali, zout, enz.) wordt zuurbestendige staal genoemd.het meest gebruikte materiaal is SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205

De onderstaande specificaties van het materiaal zijn nader uiteengezet.

Voor de toepassing van deze verordening geldt de volgende bepalingen:
Chemische samenstelling in %
C Cr Deeltjes Ni P S - Jawel.
≤ - Dat is... ≤ - Dat is... ≤ ≤ ≤
0.035 18.0-20.0 2.00 8.0-13.0 0.045 0.03 1.00

Tensile sterkte: ≥ 485 Mpa (70 KSI)

Vermogensterkte: ≥ 170Mpa (25KSPI)

Verlenging ≥ 40%

316/316L (UNS S31600/S31603)

Chemische samenstelling%

C Cr Deeltjes Mo. Ni P S - Jawel.
≤ - Dat is... ≤ 　 - Dat is... ≤ ≤ ≤
0.035 16.0-18.0 2.00 2.0-3.0 10.0-14.0 0.045 0.03 1.00

Tensile sterkte: ≥ 485 Mpa (70 KSI)

Vermogensterkte: ≥ 170Mpa (25KSPI)

Verlenging ≥ 40%

SAF2205 (UNS31803)

Chemische samenstelling in %

C≤ Si ≤ Mn ≤ P ≤ S ≤ Cr Ni Mo. C. N
0.03 1.0 2.0 0.03 0.02 22-23 4.5-6.5 3.0-3.50 / 0.14-0.2

Mechanische prestaties

Testpunten Testtemperatuur. Prestaties Standardgegevens
Treksterkte Kamertemperatuur. Kracht van de opbrengst s ≥ 450 MPa
Treksterkte h ≥ 620 Mpa
Verlenging % > 25
Vermindering van het oppervlak=> /
Impactwaarde KV(J) Kamertemperatuur. zijdelingse /
Brinellhardheid Kamertemperatuur. ≤ 290
Rockwellhardheid Kamertemperatuur. ≥ /

SAF2507 ((UNS32750)

Chemische samenstelling in %

c ≤ Si≤ Mn ≤ P≤ S≤ Cr Ni Mo. Cu≤ N
0.03 0.8 1.2 0.03 0.015 24-26 6.0-8.0 3.0-5.0 0.5 0.24-0.32

Mechanische prestaties

Testpunten Testtemperatuur. Prestaties Standardgegevens
Tensile Kamertemperatuur. Kracht van de opbrengst Ø≤55 Rm≥ 550 Mpa
Ø > 55 Rm≥ 515 Mpa
Treksterkte Ø≤55 R0,002 ≥ 800 MPa
Ø > 55 R0,002≥ 760 Mpa
Verlenging A% ((4D) > Ø≤ 55 ≥ 15
Ø > 55 ≥ 15
Brinellhardheid HB Kamertemperatuur. Ø≤5 ≤ 310
Ø > 55 ≤ 310

Productieproces

SCH40S SCH80S Roestvrijstalen buisbehoren Stub-eindjes met MSS SP 44 1

Toepassing/gebruik

De Commissie heeft de Commissie verzocht om een voorstel voor een richtlijn van de Raad tot vaststelling van de voorwaarden voor de toekenning van steun voor de aanleg van een nieuwe infrastructuur voor de verwerking van elektriciteit.petrochemische industrieHet gaat om de farmaceutische industrie, enz.

Vragen en antwoorden van klanten

Q:Klant heeft gevraagd om de aansluitingen van de achterste las in A105:
EenA106 Gr.B is voor buiskwaliteit. A106 Gr.B is voor buiskwaliteit. A106 Gr.B is voor buiskwaliteit.De A234WPB-armaturen zijn gemaakt van A106GR.B-buizen. A105 is een materiaal van Bar gesmeed als Hoogdruk Fittings of Flange


Q: Klant verzoeken “Normalized “ butt weld fittings:
A:Dit is ook een misvatting, aangezien flenzen verkrijgbaar zijn in A105 en A105 N, waarbij N staat voor genormaliseerd.
Er bestaat echter niet zoiets als A234WPBN. Fabrikanten normaliseren hun butt weld fittings werd overwogen dat een genormaliseerd warmtebehandelingsproces werd gedaan, met name voor de ellebogen en tees
Klanten die “genormaliseerde” knobbelweldtoebehoren nodig hebben, moeten WPL6-toebehoren aanvragen die een hoog rendement hebben en als standaardprocedure worden genormaliseerd.


V:De klant vergeet het schema te vermelden:
A:Buttweld fittings worden verkocht per buisgrootte, maar het buisschema moet worden gespecificeerd om de ID van de fitting aan de ID van de buis te koppelen.We gaan ervan uit dat er een standaard muur wordt gevraagd..

V:De klant vergeet om gesoldeerde of naadloze achtersteweldinstallaties te vermelden:
A:Een naadloze naadloze naadloze naadloze installatie is gemaakt van koolstofstaal of roestvrij staal en is over het algemeen duurder.
Naadloze buisbehoren zijn NIET gebruikelijk in afmetingen groter dan 12 ′′. Geweld buisbehoren zijn gemaakt van ERW gelast koolstofstaal of roestvrij staal.Ze zijn verkrijgbaar in de maten 1⁄2 ′′ tot 72 ′′ en zijn betaalbaarder dan naadloze fittings.


V:Wat betekent Short Radius (SR) of Long Radius (LR)?
A:De 45 of 90 verwijst naar de hoek van de buiging voor een achtersteel om de stroomrichting te veranderen.
Een lange radius elleboog (LR 90 Elbow of LR 45 elleboog) heeft een buiging van de pijp die 1,5 keer de grootte van de pijp zal zijn.


Een ellebogen met een korte straal (SR45 of SR90) heeft een buiging van de pijp die gelijk is aan de grootte van de bevestiging, dus een 6 ′′ SR 45 heeft een buigingsradius van 6 ′′ nominale pijpgrootte.

V:Wat is een 3R- of 3D-albompijp?
A:De term 3R of 3D wordt als synoniem gebruikt. Een 3R butt weld elleboog heeft een buigradius die 3 keer de nominale buisgrootte is.

Onze dienst

1. Technische ondersteuning

2- Grondstofkwaliteitscontrole.

3. inspectie tijdens de productietijd.

4De definitieve test omvat oppervlakte, dimensie, PT-test, RT-test, ultrasone test.

5. Testverslag van elke zending

4. Flexibiele leveringsvoorwaarden. EXW FOB CIF CFR DDP DDU

5. Flexible betalingswijze: LC. TT. DP

6Gepersonaliseerd pakket bevat logo.

7. 18 maanden kwaliteitsgarantie.

9- Gratis vervanging per luchtvaart indien een fout wordt vastgesteld

10. 24 uur om uw vragen te beantwoorden
