Metal Bellows Expansion Joint Met Tile Rods Carbon Steel Roestvrij staal

  • Metal Bellows Expansion Joint With Tile Rods Carbon Steel Stainless Steel
  • Metal Bellows Expansion Joint With Tile Rods Carbon Steel Stainless Steel
Plaats van herkomst China
Merknaam DEYE
Certificering ISO9001:2015 PED
Modelnummer Dy-rj-U05
Document Product Brochure PDF
Min. bestelaantal 10 stuks
Prijs USD2-USD25 each
Verpakking Details kartonnen doos+ houten doosjes of karton+ pallets
Levertijd 20 dagen voor gebruikelijke orde, 7 dagen voor opgeslagen punten
Betalingscondities T/T, L/C, D/P
Levering vermogen 1000pcs één maand

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Soorten Eenvoudig boltype, tweelingboltype, dubbelboltype, dubbele boltype, unietoerustingtype Rubbermateriaal EPDM, NBR, BUNA, Neopreen, VITON, PTFE, Hypalon
Flenstype HDG, elektrisch, gegalvaniseerd, met zink bekleed, roestvrij staal Rating PN10 PN16 PN25 CL150LBS 150#
Grootte "2" (DN50MM) -144" ((DN3600MM)
Markeren

metalen blaasspannen

,

Balsvloeren van koolstofstaal met expansieverbinding

,

Uitbreidingsgewricht van het type blaas van roestvrij staal
Laat een bericht achter
Productomschrijving

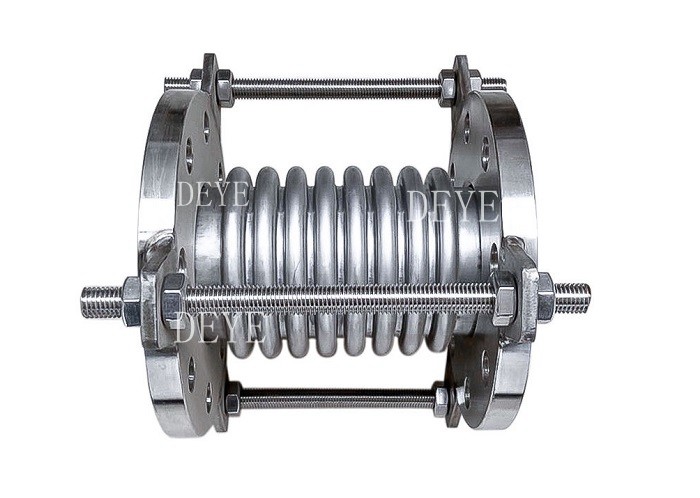

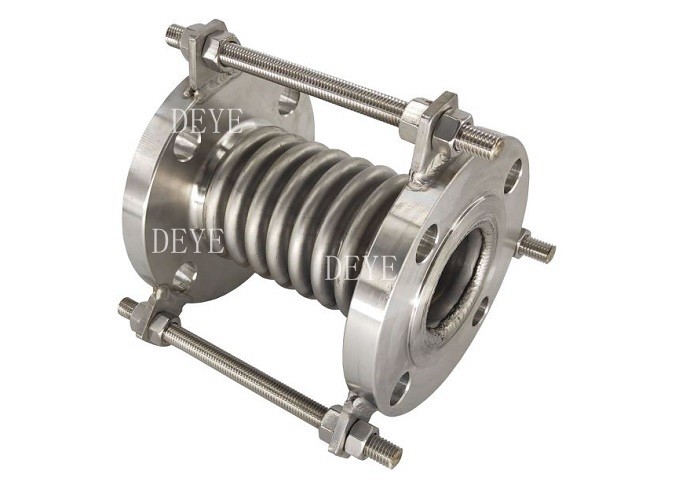

Metal Bellows Expansion Joint Met Tile Rods Carbon Steel Roestvrij staal

Metalen expansiegewricht /Metalen expansiegewricht (ook wel compensator genoemd) is een compenserende element voor thermische expansie en relatieve beweging in pijpleidingen, containers en machines.Een expansieverbinding is een complete eenheid met metaal, rubberen of weefselblazers en eindverbindingen en toebehoren, alsook optionele binnenste bekleding, buitenste bekleding, enz.

Groottebereik:

1 ¢-48 ¢

Projectmateriaalklasse:

Koolstofstaal: ST37, Q235, A105

Austenitisch roestvrij staal: 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L

Nikkellegeringen: Inconel 600, Inconel 601, Inconel 625, Incoloy 800, Incoloy 800H, Incoloy 825, Monel 400,

Technische tekeningen van de maaltijdspanning/metalen spanningspanning

Metal Bellows Expansion Joint Met Tile Rods Carbon Steel Roestvrij staal 0

Type 01 Afmeting

Grootte Ripple Werkdruk ((bar) Effectief Max, ik ben er klaar voor. Toegevoerde lengte ((mm)
10 16 25 10 16 25 oppervlakte Overdosis
DN Qty Axiële compensatie ((mm) Vergroting van de drukkracht (N/mm) (cm)2) (mm) Flankeerde kant Geweld eind
32 8 20 18 15 26 63 98 16 225 160 250 264 280
40 8 20 18 15 44 89 106 23 244 164 259 269 289
50 8 20 18 15 70 70 138 37 259 172 276 282 306
65 8 26 22 19 44 55 68 55 270 215 294 300 322
80 8 34 28 25 33 41 54 81 284 240 338 344 366
100 6 40 35 29 75 93 117 121 304 235 317 323 345
125 5 38 34 29 59 74 92 180 334 282 314 316 342
150 5 40 34 29 62 78 97 257 364 282 339 338 367
200 4 42 38 34 68 78 111 479 442 280 348 348 372
250 4 59 52 47 42 45 55 769 507 315 379 415 379
300 4 59 52 47 59 65 71 1105 562 366 427 466 467

Type 02 Dimensie

NPS Ripple Werkdruk ((bar) Effectief Max, ik ben er klaar voor. Toegevoerde lengte ((mm)
10 16 25 10 16 25 oppervlakte Een overdosis.
DN Qty Axiële compensatie ((mm) Vergroting van de drukkracht (N/mm) (cm)2) (mm) Flankeerde kant Geweld eind
32 16 41 36 31 14 32 47 16 225 224 291 316 321
40 16 41 36 31 22 45 55 23 244 230 304 319 334
50 16 41 36 31 35 35 70 37 259 240 342 347 372
65 12 38 34 29 32 40 50 55 270 260 334 340 362
80 10 49 43 38 21 26 33 81 284 270 368 374 390
100 10 64 57 49 40 50 63 121 304 305 381 387 409
125 9 66 58 50 36 45 56 180 334 382 386 388 414
150 8 64 54 46 51 59 65 257 364 356 399 402 427
200 6 59 53 48 52 58 78 479 442 340 402 402 426
250 6 87 79 71 35 39 47 769 507 393 459 493 399
300 6 87 79 71 37 41 45 1105 562 464 525 564 565

In welke toepassingen worden metalen expansieverbindingen gewoonlijk gebruikt?

Metalen balsen en uitbreidingsgewrichten worden vaak gebruikt in verschillende toepassingen om thermische uitbreiding, trillingen, misalignment en andere soorten beweging in leidingen en apparatuur te compenseren.Hier zijn enkele gebruikelijke toepassingen voor metalen blaasblazers en expansieverbindingen:

•HVAC-systemen: Metalen blaasbalgen en expansieverbindingen worden gebruikt voor verwarming, ventilatie,en airconditioningsystemen (HVAC) om thermische uitbreiding en samentrekking te absorberen als gevolg van temperatuur- en drukveranderingen.

•Aerospace-industrie

•Petrochemische industrie

•Generatie van elektriciteit

•Medische uitrusting

•Auto-industrie

•De halfgeleiderindustrie: in de halfgeleiderindustrie worden metalen balsen en expansieverbindingen gebruikt om beweging en trillingen in vacuümkamers en andere apparatuur te compenseren.

Hoe kies ik het juiste metalen expansieverbinding voor mijn specifieke toepassing?

De keuze van het juiste materiaal voor metalen blaasbalgen en uitbreidingsverbindingen is belangrijk om ervoor te zorgen dat deze duurzaam en betrouwbaar zijn in specifieke industriële toepassingen.Hier zijn enkele factoren die u moet overwegen bij het kiezen van het materiaal:

  1. Temperatuur: het materiaal moet het temperatuurbereik van de toepassing kunnen weerstaan.Daarom is het belangrijk om een materiaal te kiezen dat het verwachte temperatuurbereik kan aan.

  1. Corrosiebestendigheid: In industrieën waar corrosieve stoffen aanwezig zijn, is het belangrijk om een materiaal te kiezen dat resistent is tegen corrosie.Materialen zoals roestvrij staal en Inconel worden vaak gebruikt vanwege hun corrosiebestendigheid.

  1. Druk: het materiaal moet de druk van de toepassing kunnen weerstaan.Daarom is het belangrijk om een materiaal te kiezen dat het verwachte drukbereik kan aan.

  1. Flexibiliteit: het materiaal moet flexibel genoeg zijn om aan beweging en trillingen in de toepassing te voldoen.

  1. Kosten: de kosten van het materiaal moeten worden overwogen in relatie tot de specifieke industriële toepassing.Daarom is het belangrijk om een materiaal te kiezen dat kosteneffectief is voor de toepassing..

Het is belangrijk om met een fabrikant of leverancier van metalen balsen en uitbreidingsverbindingen te overleggen om het beste materiaal voor een specifieke industriële toepassing te bepalen.Zij kunnen advies en aanbevelingen geven op basis van hun deskundigheid en ervaring op het gebied.

Bellows Systems engineering en technisch verkooppersoneel kan u helpen bij het maken van de juiste materiaal selectie op basis van uw aanvraag.

GESCHIEDENIS

Absorptie Axialbewegingen (uitbreiding en compressie)
De axiale beweging is de verandering van de dimensionale lengte van de blaas van de vrije lengte in een
richting parallel aan de lengteas.

Absorberen Laterale bewegingen
Laterale beweging is de relatieve verplaatsing van het ene uiteinde van de blaasbalg naar het andere uiteinde in een richting loodrecht op de lengteas.

Absorberen van hoek- en torsiemoties
Hoekbeweging is de rotatieverplaatsing van de lengteas van de blaasbalg naar een punt van rotatie.
het eind van de blaasbalg ten opzichte van het andere eind, ongeveer de middellijn van de blaasbalg.

Verminder trillingen
De uitbreidingsgewrichten van rubber isoleren of verminderen trillingen veroorzaakt door apparatuur.
De uitrusting wordt beschermd tegen deze negatieve effecten.

Afgedompelde geluidsoverdracht
Rubberen uitbreidingsverbindingen hebben de neiging om de geluidsoverdracht te dempen vanwege de stalen rubberen interface van verbindingen en paringsflenzen.

Handleiding en installatieverwijzingen van het rubbergewricht

1, De installatie van uitbreidingsverbindingen moet in overeenstemming zijn met de gevraagde uitbreiding van de pijpleiding, bouwschetsen en installatie-instructies.

2, Installeer uitbreidingsverbinding van de pijpleiding moet worden ongeveer om te verhogen vast door de oriëntatie

De aanpassing van de inrichtingen moet dus strikt overeenstemmen met de ontwerponderdelen van de technische informatie.het beginsel van het vaststellen van een vaste steun;, zie "Bellows Expansion Joints Installation Guide".

3, met een blaas uitbreiding verbinding is gevormd met een dun roestvrij staal plaat, dus verloren in het verplaatsen, heffen en lassen moet voorzichtig zijn om niet te raken de periode, schrammen, boog,Lasspatten en andere oorzaken van schade aan blaasblaas

4, moet worden verwijderd voor de installatie en leiding blaasbuis vreemd lichaam om de normale beweging blaasbuis te waarborgen

5, op een stroom media verzoeken om uitbreiding joint moet worden vereist om de stroom pijlen te installeren

6Om blaasblazers in goede staat te houden, kunnen niet worden geïnstalleerd uitbreidingsverbindingen in de vervorming, met inbegrip van axiale, laterale, draai overbrengingspijp installatie fout

7, Uitbreidingsverbindingen geïnstalleerd, loopt in het systeem voor het verplaatsen van alle geverfde geel verwijderen verliezen een vaste schroef

8, stofvezel uitbreidingsverbinding is niet onderhevig aan de trekverplaatsing als gevolg van de installatie aan de juiste uitvoering van de pre-compressie, de pijpleiding kan niet afwijking,verplaatsing en axiale verlenging, dient te worden opgemerkt dat een flexibele ring van bescherming tegen schrammen, zo spoedig mogelijk te ontmantelen draagplank, zodat in een normale werkomstandigheden


Toepassing:

Olie en gas, ontzilting, koelsystemen, pompen, chemische installaties, verwarming, ventilatie
Vervaardiging, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking
Ontlasting, Sanitaire leidingen, Pulp- en papierfabrieken, Leidingen voor koud of warm water, Koelsystemen, Energieopwekking, Fosfaatinstallaties, Drinkwater, Voedselproces

Markeringen:

metalen blaasspannen

Balsvloeren van koolstofstaal met expansieverbinding

Uitbreidingsgewricht van het type blaas van roestvrij staal
