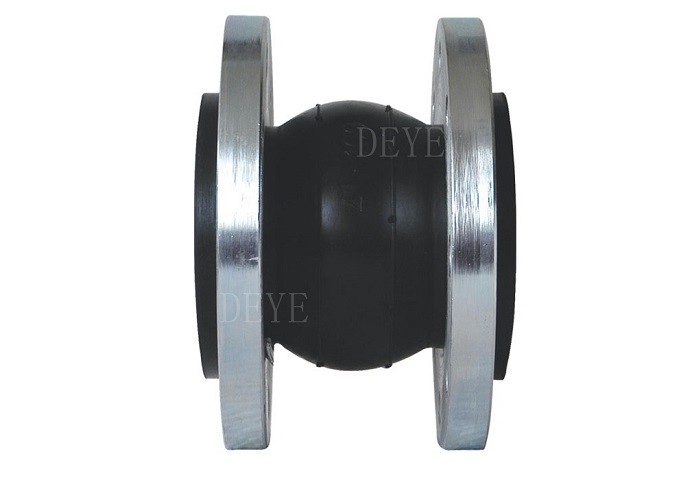

EPDM-rubber-uitbreidingsverbindingen met flens van roestvrij staal
| Plaats van herkomst | China |
|---|---|
| Merknaam | DEYE |
| Certificering | ISO9001:2015 PED |
| Modelnummer | Dy-rj-U13 |
| Document | Product Brochure PDF |
| Min. bestelaantal | 10 stuks |
| Prijs | USD2-USD25 each |
| Verpakking Details | het karton box+ beoefent houten gevallen of carton+-Pallets |
| Levertijd | 20 dagen voor gebruikelijke orde, 7 dagen voor opgeslagen punten |
| Betalingscondities | T/T, L/C, D/P |
| Levering vermogen | 1000pcs één maand |
Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Soorten | Eenvoudig boltype, tweelingboltype, dubbelboltype, dubbele boltype, unietoerustingtype | Rubbermateriaal | EPDM, NBR, BUNA, Neopreen, VITON, PTFE, Hypalon |
|---|---|---|---|
| Flenstype | HDG, elektrisch, gegalvaniseerd, met zink bekleed, roestvrij staal | Rating | PN10 PN16 PN25 CL150LBS 150# |
| Grootte | "2" (DN50MM) -144" ((DN3600MM) | ||
| Markeren | Vergrotingsgewrichten van nylon-epdm-rubber,PTFE-spanningsverbindingen van epdm-rubber,epdm-uitbreidingsrubberverbinding |
||
Productomschrijving
EPDM-rubberverbinding voor drinkwater met roestvrijstalen flenzen
Rubberverbindingen zijn flexibele verbindingen voor de bouw van leidingsystemen.
geluid en compenseren van statische of dynamische bewegingen veroorzaakt door thermische veranderingen, belastingspanningen, pompstromen of constructieafzetting.
Ze compenseren ook onnauwkeurigheden bij de montage (verkeerde uitlijning tijdens de installatie) en kunnen worden gebruikt als buisinserts om inspecties te vergemakkelijken
De uitbreidingsverbindingen van rubber isoleren of verminderen de trillingen die door de apparatuur worden veroorzaakt.
zij beschermen de apparatuur tegen deze nadelige effecten.
De rubberen uitbreidingsverbinding met hoogwaardig EPDM is geschikt voor drinkwater, heeft een WRAS-goedkeuring.water met chemische toevoegingenHet kan ook warm water en koelwater met zoutoplossingen verwerken.
Materiaal van de belangrijkste onderdelen
| Dekking | EPDM, NBR, Hypalon, NR, PTFE |
| Versterking van weefsel | met een gewicht van niet meer dan 30 g/m2 |
| Buis | EPDM, NBR, Hypalon, NR, PTFE |
| Beveiligingsringen | Staal |
| Flanke | Koolstofstaal, roestvrij staal, duplex SS |
Toeleveringsgebied
| Groottebereik | DN50-DN800 |
|
|
PN10 PN16 PN25 voor rubber |
| PN10, PN16, PN25, PN40, PN64, PN100 voor het type metalen bellow |
Ontwerpdruk
| Werkende persbureau | 10 | 16 | 25 |
| Brekingsdruk ((Bar) | 30 | 48 | 55 |
| Vacuüm ((mmHg) | 400 | 650 | 750 |
Technologie/Technische gegevensblad
Sferisch enkelbollig rubberuitbreidingsgewricht
Afmetingen voor rubbergewricht PN16
| Nominale diameter DN |
Lengte L ((mm)
|
N.O. van de bout n |
Flanken gaatjes Dia. |
Dia. van bolt cirkel
|
Axiële verplaatsing (mm) |
Zijdelingse verplaatsing
|
Hoek van afbuiging
|
|||
| (mm) | (in) | Stretch | Comp.verzet | |||||||
| 32 | 11/4 | 95 | 4 | 17.5 | 100 | 6 | 9 | 9 | 15° | |
| 40 | Gezondheid, 11/2 | 95 | 4 | 17.5 | 110 | 6 | 10 | 9 | 15° | |
| 50 | 2 | 105 | 4 | 17.5 | 125 | 7 | 10 | 10 | 15° | |
| 65 | 21/2 | 115 | 4 | 17.5 | 145 | 7 | 13 | 11 | 15° | |
| 80 | 3 | 135 | 130 | 8 | 17.5 | 160 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 135 | 8 | 17.5 | 180 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 160 | 8 | 17.5 | 210 | 12 | 19 | 14 | 15° |
| 150 | 6 | 180 | 185 | 8 | 22 | 240 | 12 | 20 | 22 | 15° |
| 200 | 8 | 190 | 200 | 8 | 22 | 295 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 240 | 12 | 22 | 350 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 260 | 12 | 22 | 400 | 16 | 25 | 22 | 15° |
| 350 | 14 | 265 | 16 | 26 | 460 | 16 | 25 | 22 | 15° | |
| 400 | 16 | 265 | 16 | 26 | 515 | 16 | 25 | 22 | 15° | |
| 450 | 18 | 265 | 20 | 26 | 565 | 16 | 25 | 22 | 15° | |
| 500 | 20 | 265 | 20 | 30 | 620 | 16 | 25 | 22 | 15° | |
| 600 | 24 | 265 | 20 | 26 | 725 | 16 | 25 | 22 | 15° | |
| 700 | 28 | 260 | 24 | 30 | 810 | 16 | 25 | 22 | 10° | |
| 800 | 32 | 260 | 24 | 30 | 920 | 16 | 25 | 22 | 10u | |
| 900 | 36 | 260 | 24 | 30 | 1020 | 16 | 25 | 22 | 10w | |
| 1000 | 40 | 260 | 28 | 30 | 1120 | 16 | 25 | 22 | 10° | |
Afmetingen van de rubberen verbinding 150 lbs
| Nominale diameter DN | Lange L ((mm) | b. | No. van schroef |
Dia. van flensgaten | Dia van Bolt Circle. | Axiële verplaatsing | Zijdelingse verplaatsing | Hoek van afbuiging | |||
|
|
|||||||||||
| (mm) (in) | L1 | L2 | uitrekken | Compressie | |||||||
| 25 | 1 | 152 | 130 | 14 | 4 | 16 | 79.4 | +9.5 | 13 | ±13 | ± 15° |
| 32 | 1 1/4 | 152 | 130 | 16 | 4 | 16 | 89 | +9.5 | 13 | ±13 | ± 15° |
| 40 | 1-1/2 | 152 | 130 | 16 | 4 | 16 | 98.5 | +9.5 | -13 | ±13 | ± 15" |
| 50 | 2 | 152 | 130 | 16 | 4 | 19 | 121 | +9.5 | 13 | ±13 | ± 15" |
| 65 | 2-1/2 | 152 | 130 | 18 | 4 | 19 | 139.5 | +9.5 | -13 | ±13 | ±15 |
| 80 | 3 | 152 | 130 | 18 | 4 | 19 | 153 | +9.5 | -13 | ±13 | ± 15° |
| 100 | 4 | 152 | 130 | 18 | 8 | 19 | 190 | +9.5 | 16 | ±13 | ± 15° |
| 125 | 5 | 152 | 130 | 20 22 |
8 | 22.5 | 216 | +9.5 | -16 | ±13 | ± 15° |
| 150 | 6 | 152 | 130 | 8 | 22.5 | 242 | +9.5 | -16 | ±13 | ± 15° | |
| 200 | 8 | 152 | 130 | 22 | 8 | 22.5 | 298 | +9.5 | -16 | ±13 | ± 15° |
| 250 | 10 | 203 | 130 | 24 | 12 | 25.5 | 362 | +13 | 16 | ± 19 | ± 15° |
| 300 | 12 | 203 | 130 | 24 | 12 | 25.5 | 432 | +13 | 19 | ± 19 | ± 15° |
| 350 | 14 | 203 | 200 | 26 | 12 | 28.5 | 476 | +13 | - 19 | ± 19 | ± 15° |
| 400 | 16 | 203 | 200 | 28 | 16 | 28.5 | 540 | +13 | - 19 | ± 19 | ± 15° |
| 450 | 18 | 203 | 200 | 30 | 16 | 32 | 578 | +13 | - 19 | ± 19 | ± 15° |
| 500 | 20 | 203 | 200 | 30 | 20 | 32 | 634 | +13 | - 19 | ± 19 | ± 15° |
| 600 | 24 | 254 | 260 | 32 | 20 | 35 | 749.5 | +13 | - 19 | ± 19 | ± 15° |
| 800 | 32 | 254 | 260 | 36 | 24 | 30 | 920 | +13 | - 19 | ± 19 | ± 15° |
GESCHIEDENIS
Absorberen Axiale bewegingen (uitbreiding en compressie).
De axiale beweging is de verandering van de dimensionale lengte van de blaas van de vrije lengte in een
richting parallel aan de lengteas.
Absorberen Laterale bewegingen.
Laterale beweging is de relatieve verplaatsing van het ene uiteinde van de blaasbalg naar het andere uiteinde in een richting loodrecht op de lengteas.
Absorberen van hoek- en torsiemoties.
Hoekbeweging is de rotatieverplaatsing van de lengteas van de blaasbalg naar een punt van rotatie.
het eind van de blaasbalg ten opzichte van het andere eind, ongeveer de middellijn van de blaasbalg.
Verlaag de trillingen.
De uitbreidingsgewrichten van rubber isoleren of verminderen trillingen veroorzaakt door apparatuur.
De uitrusting wordt beschermd tegen deze negatieve effecten.
Afgedempte geluidstransmissie.
Rubberen uitbreidingsverbindingen hebben de neiging om de geluidsoverdracht te dempen vanwege de stalen rubberen interface van verbindingen en paringsflenzen.
Handleiding en installatieverwijzingen van het rubbergewricht
1, De installatie van uitbreidingsverbindingen moet in overeenstemming zijn met de gevraagde uitbreiding van de pijpleiding, bouwschetsen en installatie-instructies.
2, Installeer uitbreidingsverbinding van de pijpleiding moet worden ongeveer om te verhogen vast door de oriëntatie
De aanpassing van de inrichtingen moet dus strikt overeenstemmen met de ontwerponderdelen van de technische informatie.het beginsel van het vaststellen van een vaste steun;, zie "Bellows Expansion Joints Installation Guide".
3, met een blaas uitbreiding verbinding is gevormd met een dun roestvrij staal plaat, dus verloren in het verplaatsen, heffen en lassen moet voorzichtig zijn om niet te raken de periode, schrammen, boog,Lasspatten en andere oorzaken van schade aan blaasblaas
4, moet worden verwijderd voor de installatie en leiding blaasbuis vreemd lichaam om de normale beweging blaasbuis te waarborgen
5, op een stroom media verzoeken om uitbreiding joint moet worden vereist om de stroom pijlen te installeren
6Om blaasblazers in goede staat te houden, kunnen niet worden geïnstalleerd uitbreidingsverbindingen in de vervorming, met inbegrip van axiale, laterale, draai overbrengingspijp installatie fout
7, Uitbreidingsverbindingen geïnstalleerd, loopt in het systeem voor het verplaatsen van alle geverfde geel verwijderen verliezen een vaste schroef
8, stofvezel uitbreidingsverbinding is niet onderhevig aan de trekverplaatsing als gevolg van de installatie aan de juiste uitvoering van de pre-compressie, de pijpleiding kan niet afwijking,verplaatsing en axiale verlenging, dient te worden opgemerkt dat een flexibele ring van bescherming tegen schrammen, zo spoedig mogelijk te ontmantelen draagplank, zodat in een normale werkomstandigheden
Toepassing:
Olie en gas, ontzilting, koelsystemen, pompen, chemische installaties, verwarming, ventilatie
Vervaardiging, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking
Ontlasting, Sanitaire leidingen, Pulp- en papierfabrieken, Leidingen voor koud of warm water, Koelsystemen, Energieopwekking, Fosfaatinstallaties, Drinkwater, Voedselproces
