Vervaardiging uit rubber met een breedte van meer dan 50 mm

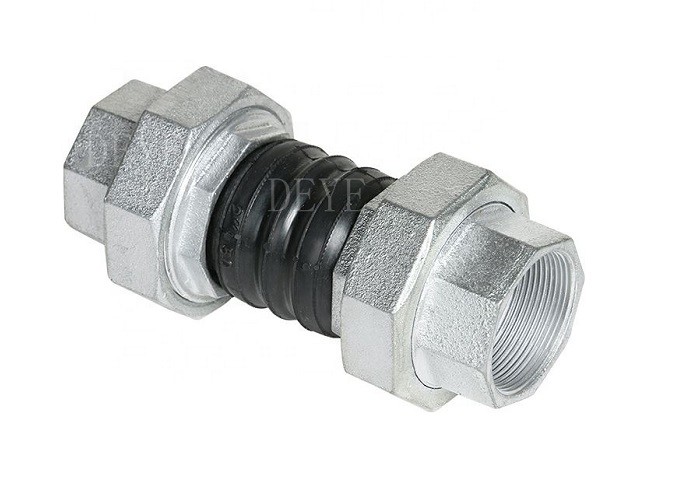

  • Union Double Sphere Rubber Expansion Joint With Filet Fittings

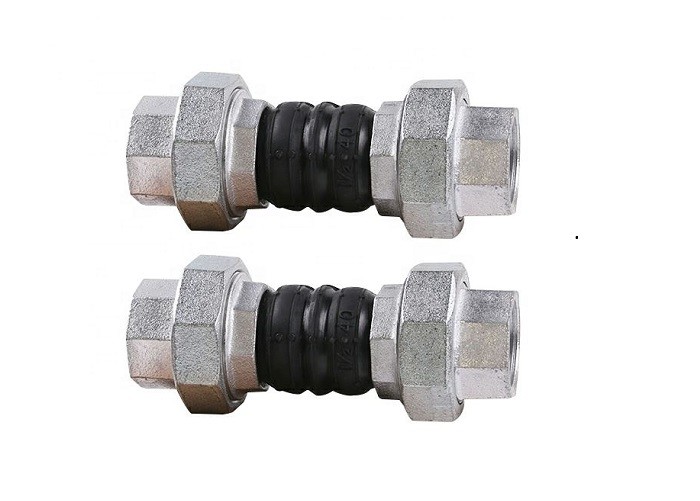

  • Union Double Sphere Rubber Expansion Joint With Filet Fittings
Plaats van herkomst China
Merknaam DEYE
Certificering ISO9001:2015 PED
Modelnummer Dy-rj-U15
Document Product Brochure PDF
Min. bestelaantal 10 stuks
Prijs USD2-USD25 each
Verpakking Details het karton box+ beoefent houten gevallen of carton+-Pallets
Levertijd 20 dagen voor gebruikelijke orde, 7 dagen voor opgeslagen punten
Betalingscondities T/T, L/C, D/P
Levering vermogen 1000pcs één maand

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Soorten Eenvoudig boltype, tweelingboltype, dubbelboltype, dubbele boltype, unietoerustingtype Rubbermateriaal EPDM, NBR, BUNA, Neopreen, VITON, PTFE, Hypalon
Flenstype HDG, elektrisch, gegalvaniseerd, met zink bekleed, roestvrij staal Rating PN10 PN16 PN25 CL150LBS 150#
Grootte "2" (DN50MM) -144" ((DN3600MM)
Markeren

Vergrotingsplaat van rubber met dubbele bol

,

Verbinding van de het Gebied Rubberuitbreiding van EPDM de Dubbele

,

NBR-rubberuitbreidingsgewricht
Laat een bericht achter
Productomschrijving

Vervaardiging uit rubber met een breedte van meer dan 50 mm

Een rubberen expansieverbinding, ook wel een flexibele connector of compensator genoemd, is een cruciaal onderdeel dat in leidingsystemen wordt gebruikt om beweging, trillingen en thermische expansie te absorberen.Deze gewrichten zijn gemaakt van rubber of elastomeermateriaal dat flexibiliteit biedt en beweging absorbeert, waardoor schade aan leidingen en apparatuur wordt voorkomen en tegelijkertijd een soepelere en stiller werking wordt gewaarborgd.die kunnen leiden tot lekken, scheuren of vroegtijdige slijtage.
Door deze bewegingen op te vangen, dragen zij bij tot de verlenging van de levensduur van het gehele systeem en het handhaven van de efficiëntie ervan.

De Union Fittings met gedraaide NPT, BSPP, BSPT om pijpen of nippels te verbinden om de pijpleiding te verlengen.



Materiaal van de belangrijkste onderdelen

Dekking EPDM, NBR, Hypalon, NR, PTFE
Versterking van weefsel met een gewicht van niet meer dan 30 g/m2
Buis EPDM, NBR, Hypalon, NR, PTFE
Beveiligingsringen Staal
Flanke Koolstofstaal, roestvrij staal, duplex SS


Toeleveringsgebied

Groottebereik DN50-DN800


Drukbereik

 PN10 PN16 PN25 voor rubber
PN10, PN16, PN25, PN40, PN64, PN100 voor het type metalen bellow

Ontwerpdruk

Werkende persbureau 10 16 25
Brekingsdruk ((Bar) 30 48 55
Vacuüm ((mmHg) 400 650 750


Technologie/Technische gegevensblad

met een diameter van niet meer dan 20 mm


Vervaardiging uit rubber met een breedte van meer dan 50 mm 0


Afmetingen van rubberen verbinding met filtertoebehoren

Nominale diameter Neutrale lengte

　

Bewegingen

　
DN NPS L Ext. Comp. Aan de zijkant. Hoekig.O
15 1/2 200 5-6 22 22 45"
20 3/4 200 5-6 22 22 45°
25 1 200 5-6 22 22 45°
32 11/4 200 5-6 22 22 45"
40 Gezondheid, 11/2 200 5-6 22 22 45°
50 2 200 5-6 22 22 45"
65 21/2 265 8 tot 10 24 24 45°
80 3 285 8 tot 10 24 24 45"


GESCHIEDENIS

Absorberen Axiale bewegingen (uitbreiding en compressie).
De axiale beweging is de verandering van de dimensionale lengte van de blaas van de vrije lengte in een
richting parallel aan de lengteas.

Absorberen Laterale bewegingen.
Laterale beweging is de relatieve verplaatsing van het ene uiteinde van de blaasbalg naar het andere uiteinde in een richting loodrecht op de lengteas.

Absorberen van hoek- en torsiemoties.
Hoekbeweging is de rotatieverplaatsing van de lengteas van de blaasbalg naar een punt van rotatie.
het eind van de blaasbalg ten opzichte van het andere eind, ongeveer de middellijn van de blaasbalg.

Verlaag de trillingen.
De uitbreidingsgewrichten van rubber isoleren of verminderen trillingen veroorzaakt door apparatuur.
De uitrusting wordt beschermd tegen deze negatieve effecten.

Afgedempte geluidstransmissie.
Rubberen uitbreidingsverbindingen hebben de neiging om de geluidsoverdracht te dempen vanwege de stalen rubberen interface van verbindingen en paringsflenzen.

Handleiding en installatieverwijzingen van het rubbergewricht

1, De installatie van uitbreidingsverbindingen moet in overeenstemming zijn met de gevraagde uitbreiding van de pijpleiding, bouwschetsen en installatie-instructies.
2, Installeer uitbreidingsverbinding van de pijpleiding moet worden ongeveer om te verhogen vast door de oriëntatie
De aanpassing van de inrichtingen moet dus strikt overeenstemmen met de ontwerponderdelen van de technische informatie.het beginsel van het vaststellen van een vaste steun;, zie "Bellows Expansion Joints Installation Guide".
3, met een blaas uitbreiding verbinding is gevormd met een dun roestvrij staal plaat, dus verloren in het verplaatsen, heffen en lassen moet voorzichtig zijn om niet te raken de periode, schrammen, boog,Lasspatten en andere oorzaken van schade aan blaasblaas
4, moet worden verwijderd voor de installatie en leiding blaasbuis vreemd lichaam om de normale beweging blaasbuis te waarborgen
5, op een stroom media verzoeken om uitbreiding joint moet worden vereist om de stroom pijlen te installeren
6Om blaasblazers in goede staat te houden, kunnen niet worden geïnstalleerd uitbreidingsverbindingen in de vervorming, met inbegrip van axiale, laterale, draai overbrengingspijp installatie fout
7, Uitbreidingsverbindingen geïnstalleerd, loopt in het systeem voor het verplaatsen van alle geverfde geel verwijderen verliezen een vaste schroef
8, stofvezel uitbreidingsverbinding is niet onderhevig aan de trekverplaatsing als gevolg van de installatie aan de juiste uitvoering van de pre-compressie, de pijpleiding kan niet afwijking,verplaatsing en axiale verlenging, dient te worden opgemerkt dat een flexibele ring van bescherming tegen schrammen, zo spoedig mogelijk te ontmantelen draagplank, zodat in een normale werkomstandigheden


Toepassing:

Olie en gas, ontzilting, koelsystemen, pompen, chemische installaties, verwarming, ventilatie
Vervaardiging, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking
Ontlasting, Sanitaire leidingen, Pulp- en papierfabrieken, Leidingen voor koud of warm water, Koelsystemen, Energieopwekking, Fosfaatinstallaties, Drinkwater, Voedselproces
