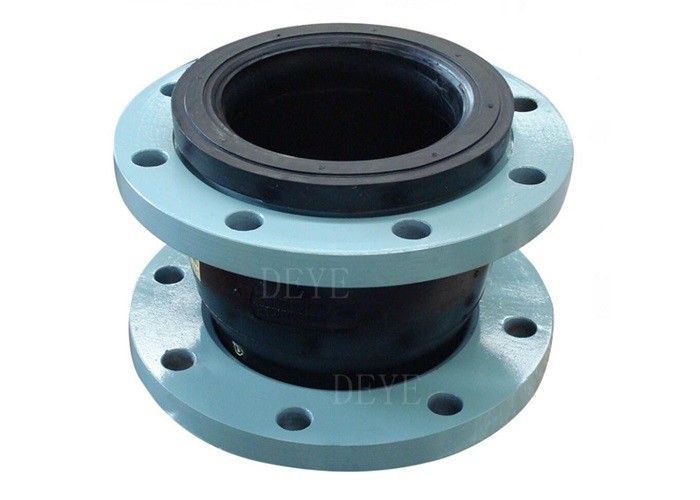

PN10 PN16 CL150 Flexibel rubberen expansieverbindingen met flens met epoxycoating

  • PN10 PN16 CL150 Flexiable rubber Expansion Joints With Flange Epoxy Coated
  • PN10 PN16 CL150 Flexiable rubber Expansion Joints With Flange Epoxy Coated
Plaats van herkomst China
Merknaam DEYE
Certificering ISO9001:2015 PED
Modelnummer DY-RJ-U04 uitbreidingsgewrichten
Document Product Brochure PDF
Min. bestelaantal 10 stuks
Prijs USD2-USD25 each
Verpakking Details het karton box+ beoefent houten gevallen of carton+-Pallets
Levertijd 20 dagen voor gebruikelijke orde, 7 dagen voor opgeslagen punten
Betalingscondities T/T, L/C, D/P
Levering vermogen 1000pcs één maand

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Soorten Eenvoudig boltype, tweelingboltype, dubbelboltype, dubbele boltype, unietoerustingtype Eenvoudig boltype, tweelingboltype, dubbelboltype, dubbele boltype, unietoerustingtype EPDM, NBR, BUNA, Neopreen, VITON, PTFE, Hypalon
Flenstype HDG, elektrisch, gegalvaniseerd, zinkgecoat, FEB-gecoat, roestvrij staal Rating PN10 PN16 PN25 CL150LBS 150#
Grootte "2" (DN50MM) -144" ((DN3600MM)
Markeren

rubberuitbreidingsverbindingen

,

CL150 Uitbreidingsgewrichten

,

Rubberverbinding PN10
Laat een bericht achter
Productomschrijving

PN10 PN16 CL150 Eenbollig flexibel rubberen uitbreidingsgewricht met flens FEB

Flexible rubber joint is een soort van flexibel rubber joint met een RF-verzegeling.SchokdemperFlanke zachte verbinding, flexibel rubberen gewricht, rubberen buisgewricht, compensator, enz.
Het productgroottebereik is van DN25mm - DN3600mm enDe drukbereik van het product is: 0,6-2,5 MPa, het rubberen uitbreidingsverbinding kan geschikt zijn voor dezuur, alkalische stoffen, corrosie, olie, warm en koud water, perslucht, pers aardgas, enz.Werktemperatuur: 15-115 °C (gewoon) / - 30-250 °C (speciaal)

Materiaal van de belangrijkste onderdelen

Dekking EPDM, NBR, Hypalon, NR, PTFE
Versterking van weefsel met een gewicht van niet meer dan 30 g/m2
Buis EPDM, NBR, Hypalon, NR, PTFE
Beveiligingsringen Staal
Flanke Koolstofstaal, roestvrij staal, duplex SS


Toeleveringsgebied

Groottebereik DN50-DN800


Drukbereik

 PN10 PN16 PN25 voor rubber
PN10, PN16, PN25, PN40, PN64, PN100 voor het type metalen bellow

Ontwerpdruk

Werkende persbureau 10 16 25
Brekingsdruk ((Bar) 30 48 55
Vacuüm ((mmHg) 400 650 750


Technologie/Technische gegevensblad

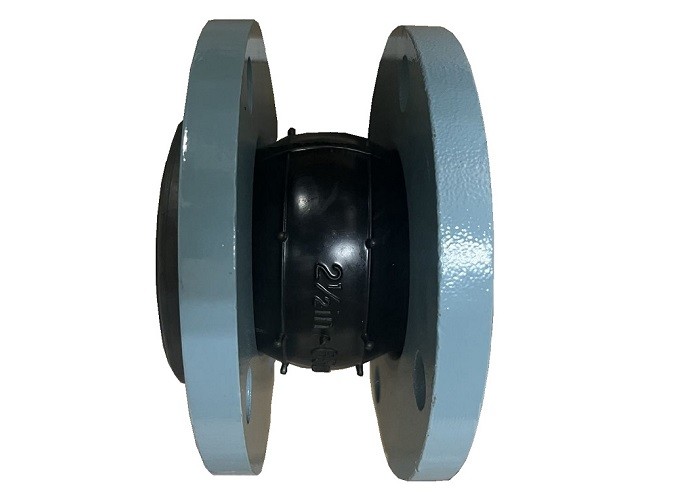

Sferisch enkelbollig rubberuitbreidingsgewricht

PN10 PN16 CL150 Flexibel rubberen expansieverbindingen met flens met epoxycoating 0

Afmetingen voor rubbergewricht PN16

Nominale diameter DN

Lengte L ((mm)

　

N.O. van de bout

n

 Flanken gaatjes Dia.

Dia. van bolt cirkel

　

 Axiële verplaatsing (mm)

Zijdelingse verplaatsing

　

Hoek van afbuiging

　
(mm) (in) Stretch Comp.verzet
32 11/4 95 4 17.5 100 6 9 9 15°
40 Gezondheid, 11/2 95 4 17.5 110 6 10 9 15°
50 2 105 4 17.5 125 7 10 10 15°
65 21/2 115 4 17.5 145 7 13 11 15°
80 3 135 130 8 17.5 160 8 15 12 15°
100 4 150 135 8 17.5 180 10 19 13 15°
125 5 165 160 8 17.5 210 12 19 14 15°
150 6 180 185 8 22 240 12 20 22 15°
200 8 190 200 8 22 295 16 25 22 15°
250 10 230 240 12 22 350 16 25 22 15°
300 12 245 260 12 22 400 16 25 22 15°
350 14 265 16 26 460 16 25 22 15°
400 16 265 16 26 515 16 25 22 15°
450 18 265 20 26 565 16 25 22 15°
500 20 265 20 30 620 16 25 22 15°
600 24 265 20 26 725 16 25 22 15°
700 28 260 24 30 810 16 25 22 10°
800 32 260 24 30 920 16 25 22 10u
900 36 260 24 30 1020 16 25 22 10w
1000 40 260 28 30 1120 16 25 22 10°

Afmetingen van de rubberen verbinding 150 lbs

Nominale diameter DN Lange L ((mm) b. No. van
schroef		 Dia. van flensgaten Dia van Bolt Circle. Axiële verplaatsing Zijdelingse verplaatsing Hoek van afbuiging

(mm)
(mm) (in) L1 L2 　 　 　 　 uitrekken Compressie 　 　
25 1 152 130 14 4 16 79.4 +9.5 13 ±13 ± 15°
32 1 1/4 152 130 16 4 16 89 +9.5 13 ±13 ± 15°
40 1-1/2 152 130 16 4 16 98.5 +9.5 -13 ±13 ± 15"
50 2 152 130 16 4 19 121 +9.5 13 ±13 ± 15"
65 2-1/2 152 130 18 4 19 139.5 +9.5 -13 ±13 ±15
80 3 152 130 18 4 19 153 +9.5 -13 ±13 ± 15°
100 4 152 130 18 8 19 190 +9.5 16 ±13 ± 15°
125 5 152 130 20
22		 8 22.5 216 +9.5 -16 ±13 ± 15°
150 6 152 130 8 22.5 242 +9.5 -16 ±13 ± 15°
200 8 152 130 22 8 22.5 298 +9.5 -16 ±13 ± 15°
250 10 203 130 24 12 25.5 362 +13 16 ± 19 ± 15°
300 12 203 130 24 12 25.5 432 +13 19 ± 19 ± 15°
350 14 203 200 26 12 28.5 476 +13 - 19 ± 19 ± 15°
400 16 203 200 28 16 28.5 540 +13 - 19 ± 19 ± 15°
450 18 203 200 30 16 32 578 +13 - 19 ± 19 ± 15°
500 20 203 200 30 20 32 634 +13 - 19 ± 19 ± 15°
600 24 254 260 32 20 35 749.5 +13 - 19 ± 19 ± 15°
800 32 254 260 36 24 30 920 +13 - 19 ± 19 ± 15°

GESCHIEDENIS

Absorberen Axiale bewegingen (uitbreiding en compressie).
De axiale beweging is de verandering van de dimensionale lengte van de blaas van de vrije lengte in een
richting parallel aan de lengteas.

Absorberen Laterale bewegingen.
Laterale beweging is de relatieve verplaatsing van het ene uiteinde van de blaasbalg naar het andere uiteinde in een richting loodrecht op de lengteas.

Absorberen van hoek- en torsiemoties.
Hoekbeweging is de rotatieverplaatsing van de lengteas van de blaasbalg naar een punt van rotatie.
het eind van de blaasbalg ten opzichte van het andere eind, ongeveer de middellijn van de blaasbalg.

Verlaag de trillingen.
De uitbreidingsgewrichten van rubber isoleren of verminderen trillingen veroorzaakt door apparatuur.
De uitrusting wordt beschermd tegen deze negatieve effecten.

Afgedempte geluidstransmissie.
Rubberen uitbreidingsverbindingen hebben de neiging om de geluidsoverdracht te dempen vanwege de stalen rubberen interface van verbindingen en paringsflenzen.

Handleiding en installatieverwijzingen van het rubbergewricht

1, De installatie van uitbreidingsverbindingen moet in overeenstemming zijn met de uitbreiding van de leidingen

de gevraagde bouwschetsen en installatie-instructies.

2, Installeer uitbreidingsverbinding van de pijpleiding moet worden ongeveer om te verhogen vast door de oriëntatie

De aanpassing van de inrichtingen moet dus strikt overeenstemmen met de ontwerponderdelen van de technische informatie.het beginsel van het vaststellen van een vaste steun;, zie "Bellows Expansion Joints Installation Guide".

3, met een blaas uitbreiding verbinding is gevormd met een dun roestvrij staal plaat, dus verloren in het verplaatsen, heffen en lassen moet voorzichtig zijn om niet te raken de periode, schrammen, boog,Lasspatten en andere oorzaken van schade aan blaasblaas.

4, moet worden verwijderd voor de installatie en de buizen blaas vreemd lichaam om de normale beweging blaas te waarborgen.

5, op een stroom van media verzoeken om uitbreiding joint moet worden vereist om de stroom pijlen te installeren.

6Om blaasblazers in goede staat te laten werken, kunnen niet in de vervorming uitbreidingsverbindingen worden geïnstalleerd, met inbegrip van een fout bij de installatie van de as-, zijdelingse of draaibandbuis.

7, Uitbreidingsverbindingen geïnstalleerd, loopt in het systeem voor het verplaatsen van alle geverfde geel verwijderen verliezen een vaste schroef

8, stofvezel uitbreidingsverbinding is niet onderhevig aan de trekverplaatsing als gevolg van de installatie aan de juiste uitvoering van de pre-compressie, de pijpleiding kan niet afwijking,verplaatsing en axiale verlenging, moet worden opgemerkt dat de flexibele ring van bescherming tegen krassen, zo spoedig mogelijk te ontmantelen draagplank, zodat in een normale werkomstandigheden.


Toepassing:

Olie en gas, ontzilting, koelsystemen, pompen, chemische installaties, verwarming, ventilatie
Vervaardiging, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking
Ontlasting, Sanitaire leidingen, Pulp- en papierfabrieken, Leidingen voor koud of warm water, Koelsystemen, Energieopwekking, Fosfaatinstallaties, Drinkwater, Voedselproces
