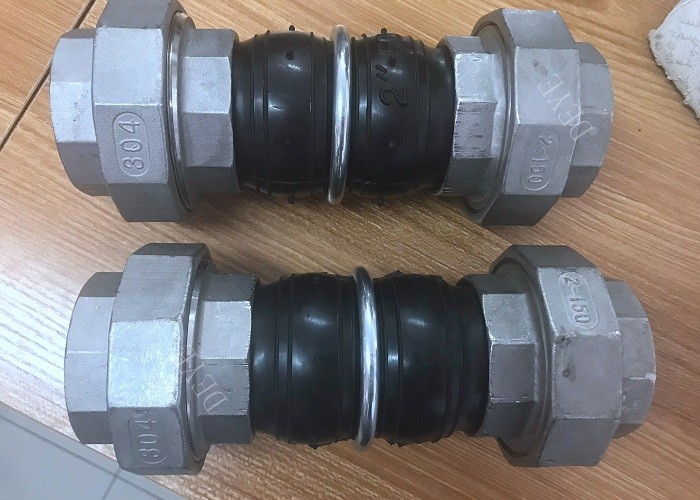

Verbindingsstukken van rubber met SS-fittings

  • Union Rubber Expansion Joints With SS Fittings
Plaats van herkomst China
Merknaam DEYE
Certificering ISO9001:2015 PED
Modelnummer Dy-rj-u01-1
Document Product Brochure PDF
Min. bestelaantal 10pcs
Prijs USD2-USD25 each
Verpakking Details het karton box+ beoefent houten gevallen of carton+-Pallets
Levertijd 20 dagen voor gebruikelijke orde, 7 dagen voor opgeslagen punten
Betalingscondities T/T, L/C, D/P
Levering vermogen 1000pcs één maand

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Markeren

Union Expansion Joints

,

PN25 Expansion Joints

,

PN16 exp joint
Laat een bericht achter
Productomschrijving

Een rubberen uitbreidingsgewricht is een flexibele eenheid die is vervaardigd van natuurlijke of
synthetische elastomeren of PTFE en, indien nodig, een versterking van de bellow
De uitbreidingsverbindingen van rubber zijn de perfecte oplossing.
voor leidingssystemen om bewegingen, trillingen of geluid te absorberen, wat resulteert in een aanzienlijke
verlengde levensduur van de pijpleiding en de aanverwante apparatuur.

Materiaal van de belangrijkste onderdelen

Dekking EPDM, NBR, Hypalon, NR, PTFE
Versterking van weefsel met een gewicht van niet meer dan 30 g/m2
Buis EPDM, NBR, Hypalon, NR, PTFE
Beveiligingsringen Staal
Flanke Koolstofstaal, roestvrij staal, duplex SS


Toeleveringsgebied

Groottebereik DN50-DN800


Drukbereik

 PN10 PN16 PN25 voor rubber
PN10, PN16, PN25, PN40, PN64, PN100 voor het type metalen bellow

Ontwerpdruk

Werkende persbureau 10 16 25
Brekingsdruk ((Bar) 30 48 55
Vacuüm ((mmHg) 400 650 750


Technologie/Technische gegevensblad

met een diameter van niet meer dan 20 mm

Verbindingsstukken van rubber met SS-fittings 0

Afmetingen van rubberen verbinding met filtertoebehoren

Nominale diameter Neutrale lengte

　

Bewegingen

　
DN NPS L Ext. Comp. Aan de zijkant. Hoekig.O
15 1/2 200 5-6 22 22 45"
20 3/4 200 5-6 22 22 45°
25 1 200 5-6 22 22 45°
32 11/4 200 5-6 22 22 45"
40 Gezondheid, 11/2 200 5-6 22 22 45°
50 2 200 5-6 22 22 45"
65 21/2 265 8 tot 10 24 24 45°
80 3 285 8 tot 10 24 24 45"


GESCHIEDENIS

Absorptie Axialbewegingen (uitbreiding en compressie)
De axiale beweging is de verandering van de dimensionale lengte van de blaas van de vrije lengte in een
richting parallel aan de lengteas.

Absorberen Laterale bewegingen
Laterale beweging is de relatieve verplaatsing van het ene uiteinde van de blaasbalg naar het andere uiteinde in een richting loodrecht op de lengteas.

Absorberen van hoek- en torsiemoties
Hoekbeweging is de rotatieverplaatsing van de lengteas van de blaasbalg naar een punt van rotatie.
het eind van de blaasbalg ten opzichte van het andere eind, ongeveer de middellijn van de blaasbalg.

Verminder trillingen
De uitbreidingsgewrichten van rubber isoleren of verminderen trillingen veroorzaakt door apparatuur.
De uitrusting wordt beschermd tegen deze negatieve effecten.

Afgedompelde geluidsoverdracht
Rubberen uitbreidingsverbindingen hebben de neiging om de geluidsoverdracht te dempen vanwege de stalen rubberen interface van verbindingen en paringsflenzen.

Handleiding en installatieverwijzingen van het rubbergewricht

1, De installatie van uitbreidingsverbindingen moet in overeenstemming zijn met de uitbreiding van de leidingen

de gevraagde bouwschetsen en installatie-instructies.

2, Installeer uitbreidingsverbinding van de pijpleiding moet worden ongeveer om te verhogen vast door de oriëntatie

De aanpassing van de inrichtingen moet dus strikt overeenstemmen met de ontwerponderdelen van de technische informatie.het beginsel van het vaststellen van een vaste steun;, zie "Bellows Expansion Joints Installation Guide".

3, met een blaas uitbreiding verbinding is gevormd met een dun roestvrij staal plaat, dus verloren in het verplaatsen, heffen en lassen moet voorzichtig zijn om niet te raken de periode, schrammen, boog,Lasspatten en andere oorzaken van schade aan blaasblaas.

4, moet worden verwijderd voor de installatie en de buizen blaas vreemd lichaam om de normale beweging blaas te waarborgen.

5, op een stroom van media verzoeken om uitbreiding joint moet worden vereist om de stroom pijlen te installeren.

6Om blaasblazers in goede staat te laten werken, kunnen niet in de vervorming uitbreidingsverbindingen worden geïnstalleerd, met inbegrip van een fout bij de installatie van de as-, zijdelingse of draaibandbuis.

7, Uitbreidingsverbindingen geïnstalleerd, loopt in het systeem voor het verplaatsen van alle geverfde geel verwijderen verliezen een vaste schroef

8, stofvezel uitbreidingsverbinding is niet onderhevig aan de trekverplaatsing als gevolg van de installatie aan de juiste uitvoering van de pre-compressie, de pijpleiding kan niet afwijking,verplaatsing en axiale verlenging, moet worden opgemerkt dat de flexibele ring van bescherming tegen krassen, zo spoedig mogelijk te ontmantelen draagplank, zodat in een normale werkomstandigheden.


Toepassing:

Olie en gas, ontzilting, koelsystemen, pompen, chemische installaties, verwarming, ventilatie
Vervaardiging, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking, verwerking
Ontlasting, Sanitaire leidingen, Pulp- en papierfabrieken, Leidingen voor koud of warm water, Koelsystemen, Energieopwekking, Fosfaatinstallaties, Drinkwater, Voedselproces

Markeringen:

metalen blaasspannen

Balsvloeren van koolstofstaal met expansieverbinding

Uitbreidingsgewricht van het type blaas van roestvrij staal
