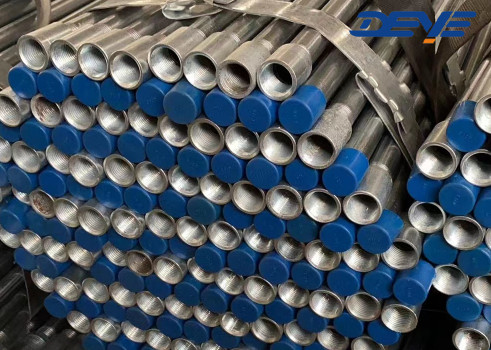

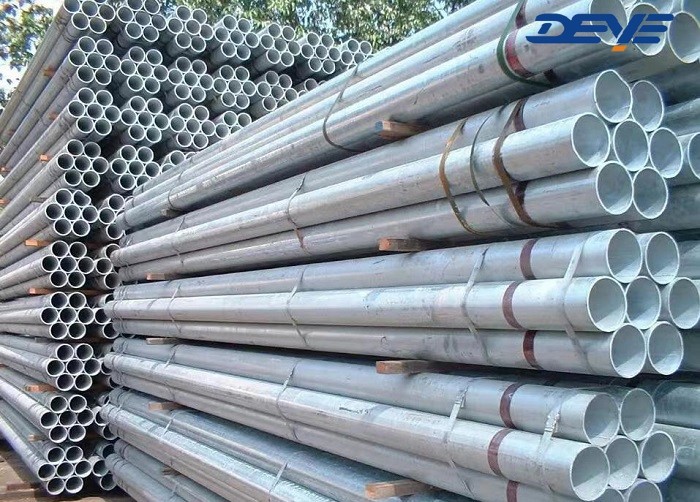

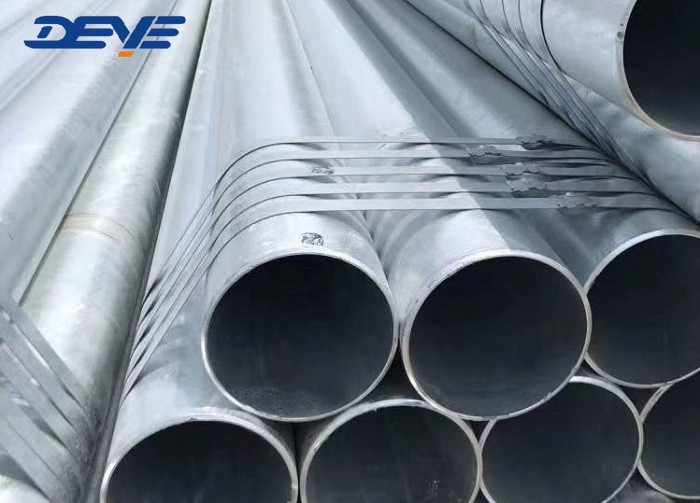

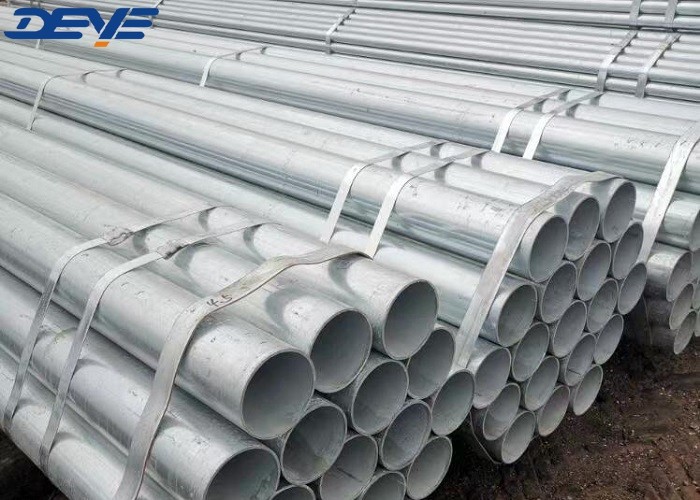

HDG naadloos gelaste buizen, met PE BE BSPT NPT gegalvaniseerd

Hot Dip Galvanized HDG naadloze of gelaste buizen met PE BE BSPT NPT

Hot-dip galvanisatie (HDG) -buizen, zoals bedoeld, is het proces van het dompelen van vervaardigd staal in een ketel of vat van gesmolten zink.
Hot-dip galvanisatie (HDG) is het coatingproces van staalmaterialen met een laag zink.
Bij het ontwerpen en detailvormen van gealvaniseerde gaten is de dikte van galvaniseerde coatings tussen de 3-8 mil (75-200 micron).
De beste praktijk suggereert dat het gat na het galvaniseren wordt getapt, waarbij de coating van het binnenoppervlak wordt verwijderd.

Voordeel van warm.Dip Galvanzied.

1. Lagere eerste kosten. Warmdippgalvanisatie heeft over het algemeen de laagste eerste kosten in vergelijking met andere algemeen gespecificeerde vergelijkbare beschermende producten.
De toepassingskosten van arbeidsintensive coatings zoals verf zijn veel hoger gestegen dan de kosten van fabrieksgebruikte warmdip galvanisatie.

2. Lagere onderhoudskosten / lagere langetermijnkosten. Zelfs in gevallen waarin de aanvankelijke kosten van warmdip galvanisatie hoger zijn dan bij alternatieve coatings, is galvanisatie
In de eerste plaats is de onderhoudskosten van de bouwwerken die in de regio's van de Gemeenschap worden gebouwd, met name in de regio's van de Gemeenschap, in het bijzonder in de regio's van de Gemeenschap, in het bijzonder in de regio's van Midden- en Oost-Europa, in de regio's van de Gemeenschap en in de regio's van Midden- en Oost-Europa.
In de eerste plaats is het van groot belang dat de werkgelegenheid in de regio's van de regio's van de regio's van de regio's van de regio's van de regio's van de regio's van de regio's van de regio's van de regio's van de regio's van de regio's van de regio's van de regio.

3. lange levensduur. De levensduur van warm gegalvaniseerde coatings op structuren is in de meeste plattelandsgebieden meer dan 50 jaar, en tussen
10 tot 30 jaar in de meeste corrosieve stedelijke en kustomgevingen.

4- oppervlaktepreparatie: onderdompeling in zuur zorgt voor een gelijkmatige reiniging van de staaloppervlakken, daarentegen moeten op de schoongemaakte slijpstoffen organische coatings worden aangebracht
Bovendien is de toepassing van organische coatings beperkt in termen van de overheersende
Dit draagt bij aan de kosten van het aanbrengen van een zwaar lakingssysteem.

5De warm gegalvaniseerde coating wordt metallurgisch aan het staaloppervlak gebonden.

6De coating is niet giftig en bevat geen vluchtige stoffen.

7Een volledige beschermende coating kan binnen enkele minuten worden aangebracht, een vergelijkbaar meerlaagverfsysteem kan tot een week in beslag nemen.
De effectieve toepassing van een gegalvaniseerde laag wordt niet beïnvloed door de weersomstandigheden.

Productinformatie/basisinformatie/specificatie

Technologie/Technische gegevensblad

Diktelijst voor naadloze buizen volgens ANSI B36.10

Eenheid: MM

Dimension Design

Overdosis... buitendiameter

ID... binnendiameter

WT... wanddikte

L... lengte

Indien een minimale wanddikte vereist is, zijn alleen aan de pluszijde wijzigingen toegestaan.

Achtersteensweispunten

Vervaardiging van elektrische voertuigen

Figuur 4 Detail van de lasbevel voor GTAW Root Pass [WT > 3 mm (0,12 in.) tot en met 10 mm (0,38 in.) ]

Algemene opmerkingen:

a) Dit detail is van toepassing op gaswolfraambooglassen (GTAW) van de wortelgang met een nominale dikte van meer dan 3 mm

b) De lineaire afmetingen zijn in millimeter met inches in haakjes.

Verplichting tot rechtheid

Tandardbuizen worden geleverd recht tegen het oog: voor speciale toepassingen worden de

de toelaatbare afwijking van de rechte lijn kan worden overeengekomen tussen koper en leiding

de fabrikant; de maximaal toelaatbare afwijking van de rechte lijn

de meetlengte L moet worden aangegeven, bijvoorbeeld 1 mm/1000 mm.

Excentriciteit

E is de helft van het verschil tussen grootste en kleinste

de wanddikte (WT) in één dwarsdoorsnede.

In mm:

De excentriciteit wordt echter uitgedrukt als een percentage van de gemiddelde wanddikte van deze doorsnede.

Gemiddelde diameter binnen en buiten

D0 is het rekenkundig gemiddelde tussen de kleinste en grootste buisdiameter op een enkele buis of buis

Als een minimale wanddikte vereist is, zijn alleen variaties aan de positieve kant toegestaan.

Ovalheid

O is het verschil tussen de grootste en kleinste diameter op een enkele buisomtrek

Als percentage van de gemiddelde diameter is dit:

Ovaliteit mag niet verward worden met excentriciteit.

GALVANTIEERPROCESS

Vragen en antwoorden

V: Wat is het verschil tussen naadloze buizen en naadloze buizen?

A:Naadloze stalen buizen mogen niet worden verward met naadloze buizen.het woord "pijp" is van toepassing op een buis die wordt gebruikt om vloeistoffen te vervoeren, overwegende dat het woord "buis" wordt gebruikt voor buisvormige secties (van verschillende vormen, ronde, ovaal, vierkant) die worden gebruikt voor structurele/mechanische toepassingen, instrumentatiesystemen,en de bouw van drukapparatuur zoals ketels, warmtewisselaars en superverwarmers.

V: Wat is de tolerantie van de naadloze buizen

A:afmetingen voor API 5L /A106GR.B naadloze buizen.

1Voor buitendiameters van minder dan 2 3/8 inch (60,3 mm) is de tolerantie voor de diameter van de buis +/-0,5 mm.024 mm).

2Voor OD gelijk aan of hoger dan 2 3/8 in (60,3) tot 24 in (610 mm), is de (diametertolerantie) voor het buislichaam +/- 0,0075D, het eind van de buis +/- 0,005D maar maximaal tot +/-1,6 mm (0,063 mm);

Ronde toleranties voor de buis ≤ 0,015D en het eind van de buis ≤ 0,01D.

(In geval van overeenstemming met fabrikant en opdrachtgever kunnen strengere toleranties worden toegepast)

3Voor de wanddikte

onder 4 mm (0 0157 in), toleranties +0,6 (0,024 mm), -0,5 mm (0,020 in);

voor API 5L naadloze stalen buizen met een dikte van 4 mm tot 10 mm (0,394 in), +0,150 t, -0,125 t;

voor API naadloze buizen met een dikte van 10 mm tot 25 mm (0,984 in), +/-0,125 t;

Wanddikte ≥25 mm, +3,7 mm of +0,1 t (indien groter) en -3,0 mm (0,120 in) of -0,1 t (indien groter).

t voor de dikte,

4Voor de rechte lijn maximale lengte, maximale tolerantie 0,15% van de lengte.

5De rechtheid, maximale afwijking voor het eind van de buis, moet ≤ 0,3 mm/m zijn.

6Lange +/- 200 mm voor algemene, +/- 25,4 mm voor speciale.
