Gelaste naadbuizen van koolstofstaal

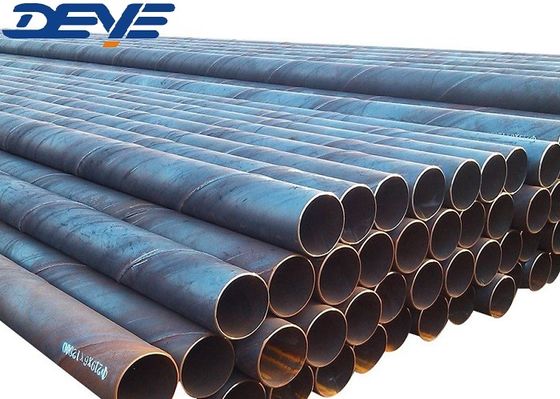

Een SAW-pijp is een type naad- of gelaste pijp.

met een breedte van niet meer dan 50 mmis een afkorting voor ondergedompelde boog lassen staalpijp, kan worden ingedeeld in longitudinale ondergedompelde boog lassen staalpijp ((LSAW staalpijp) en spiraal ondergedompelde boog lassen staalpijp ((SSAW staalpijp).SAW is een productieproces waarbij ondergedompelde booglassen van staal wordt gebruiktDit proces produceert een hoge stroomdichtheid, waardoor de fluxlaag snel warmte verliest en zich concentreert in het lasgebied.

Onder water gesoldeerde buigen van hoge kwaliteit, hoge productie-efficiëntie, boog en rook enkele kenmerken van onder water gesolde buizen wordt veel gebruikt in drukvaten, pijpleiding, balken,laagdrukvloeistof, staalfabrieken.

Productinformatie/productbeschrijving/basisinformatie/specificatie

Technologie/Technische gegevensbladvan de normale materiaalkwaliteit

Dimension Design

Overdosis... buitendiameter

ID... binnendiameter

WT... wanddikte

L... lengte

Indien een minimale wanddikte vereist is, zijn alleen aan de pluszijde wijzigingen toegestaan.

Achtersteensweispunten

Vervaardiging van elektrische voertuigen

Figuur 4 Detail van de lasbevel voor GTAW Root Pass [WT > 3 mm (0,12 in.) tot en met 10 mm (0,38 in.) ]

Algemene opmerkingen:

a) Dit detail is van toepassing op gaswolfraambooglassen (GTAW) van de wortelgang met een nominale dikte van meer dan 3 mm

b) De lineaire afmetingen zijn in millimeter met inches in haakjes.

Verplichting tot rechtheid

Tandardbuizen worden geleverd recht tegen het oog: voor speciale toepassingen worden de

de toelaatbare afwijking van de rechte lijn kan worden overeengekomen tussen koper en leiding

de fabrikant; de maximaal toelaatbare afwijking van de rechte lijn

de meetlengte L moet worden aangegeven, bijvoorbeeld 1 mm/1000 mm.

Excentriciteit

E is de helft van het verschil tussen grootste en kleinste

de wanddikte (WT) in één dwarsdoorsnede.

In mm:

De excentriciteit wordt echter uitgedrukt als een percentage van de gemiddelde wanddikte van deze doorsnede.

Gemiddelde diameter binnen en buiten

D0 is het rekenkundig gemiddelde tussen de kleinste en grootste buisdiameter op een enkele buis of buis

Als een minimale wanddikte vereist is, zijn alleen variaties aan de positieve kant toegestaan.

Ovalheid

O is het verschil tussen de grootste en kleinste diameter op een enkele buisomtrek

Als percentage van de gemiddelde diameter is dit:

Ovaliteit mag niet verward worden met excentriciteit.

Het productieproces van zaagbuizen

De volledige naam van SAW staalpijp is Submerged Arc Welding Steel Pipe. Het is een staalpijp die wordt vervaardigd door ondergedompeld boog lassen proces in het lasgebied.Onderwater booglassen heeft de kenmerken van een hoge laskwaliteit, hoge productie-efficiëntie, geen booglicht en weinig rook en stof.laagdrukvloeistoffen, en staalconstructies.

Toepassing/gebruik

Spiraalgeweld staalpijpen worden veel gebruikt in olie, aardgas, water en andere ontvlambare en niet-ontvlambare vloeistoftransport- en distributiepijpen.staalconstructies voor bouwwerkzaamheden en andere algemene doeleinden door middel van hun brede grootte.

Vragen en antwoorden

V: Wat is het verschil tussen ERW-buizen en SAW-buizen?

ERW-buizen

ERW-buizen, ook wel Electric Resistance Welding-buizen genoemd, worden gemaakt door een plat stalen plaat in een buisvorm te rollen.De resulterende las is bijna naadloosEr zijn verschillende soorten buizen, waardoor ERW-buizen ideaal zijn voor toepassingen die een hoge precisie en naadloze afwerking vereisen.

Voordelen van ERW-buizen

ERW-buizen zijn goedkoper dan SAW-buizen.

Ze zijn gemakkelijker te maken en hebben een gladder oppervlak.

ERW-buizen kunnen voor een breed scala aan toepassingen worden gebruikt.

Nadelen van ERW-buizen

ERW-buizen hebben een lager drukvermogen dan SAW-buizen.

Ze hebben meestal zwakkere lassen dan SAW-buizen.

ERW-buizen zijn gevoeliger voor roest.

Sawbuizen

SAW-buizen, ook wel bekend als ondergedompelde booglasbuizen, worden gemaakt door de randen van stalen platen of spoelen onder druk te verwarmen om een las te creëren.SAW-pijpen worden in de olie- en gasindustrie vaak gebruikt voor het transport van olie en gas van onshore- en offshore-boorlocaties.

Voordelen van SAW-buizen

SAW-buizen hebben een grotere drukbestendigheid dan ERW-buizen.

Ze hebben sterkere lassen dan ERW-buizen.

SAW-buizen hebben minder kans op roest.

Nadelen van SAW-buizen

SAW-buizen zijn duurder dan ERW-buizen.

Ze zijn moeilijker te vervaardigen en hebben een ruwe oppervlakte.

SAW-buizen worden hoofdzakelijk in de olie- en gasindustrie gebruikt en zouden beter geschikt kunnen zijn voor andere industrieën.

Gebruik ERW-buizen

ERW-buizen zijn ideaal voor toepassingen die een gladde oppervlakte en precieze afmetingen vereisen.ERW-buizen worden vaak gebruikt in gebouwconstructiesIn de industrieën van de landbouw, de machinebouw en de automobielindustrie.

Gebruik SAW-buizen

SAW-buizen zijn ideaal voor projecten die een hogere drukcapaciteit en een sterkere las vereisen.Als u aan een olie- en gasproject werkt en uw leidingen wilt beschermen tegen corrosie, overweeg om een fusiebonded epoxycoating te krijgen op uw SAW-buizen

V: Wat is de tolerantie van de naadloze buizen

A: Afmetingstolerantie voor API 5L /A106GR.B naadloze buis.

1Voor buitendiameters van minder dan 2 3/8 inch (60,3 mm) is de tolerantie voor de diameter van de buis +/-0,5 mm.024 mm).

2Voor OD gelijk aan of hoger dan 2 3/8 in (60,3) tot 24 in (610 mm), is de (diametertolerantie) voor het buislichaam +/- 0,0075D, het eind van de buis +/- 0,005D maar maximaal tot +/-1,6 mm (0,063 mm);

Ronde toleranties voor de buis ≤ 0,015D en het eind van de buis ≤ 0,01D.

(In geval van overeenstemming met fabrikant en opdrachtgever kunnen strengere toleranties worden toegepast)

3Voor de wanddikte

onder 4 mm (0 0157 in), toleranties +0,6 (0,024 mm), -0,5 mm (0,020 in);

voor API 5L naadloze stalen buizen met een dikte van 4 mm tot 10 mm (0,394 in), +0,150 t, -0,125 t;

voor API naadloze buizen met een dikte van 10 mm tot 25 mm (0,984 in), +/-0,125 t;

Wanddikte ≥25 mm, +3,7 mm of +0,1 t (indien groter) en -3,0 mm (0,120 in) of -0,1 t (indien groter).

t voor de dikte,

4Voor de rechte lijn maximale lengte, maximale tolerantie 0,15% van de lengte.

5De rechtheid, maximale afwijking voor het eind van de buis, moet ≤ 0,3 mm/m zijn.

6Lange +/- 200 mm voor algemene, +/- 25,4 mm voor speciale.
