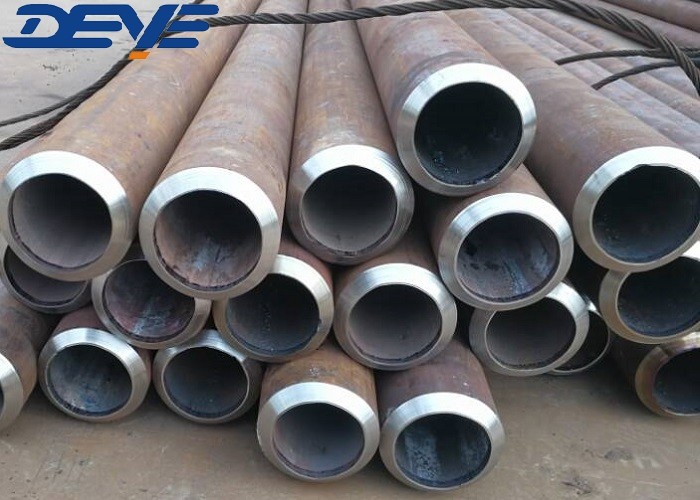

A335 P5 naadloos gelaste buizen met Sch80 XS SCH120

Naadloze buizen van legeringsstaal A335 P5 met een dikte van Sch80, XS, SCH120

Een legeringsstaalpijpwordt gebruikt in toepassingen waarvoor matige corrosiebestendigheid met een goede duurzaamheid en bij
Een van de belangrijkste redenen is dat het gebruik van de geallieerde buis in de sector van de elektriciteitsvoorziening in de Gemeenschap een zeer hoge prijs oplevert.
klassen van gelegeerd staal - hooggelegeerde en laaggelegeerde staal.

Het gebruik van een laag legeringsmateriaal voor leidingen wordt vaak chroommolymateriaal genoemd vanwege de
chemische samenstelling van molybdeen (Mo) en chroom (Cr). Chroom verhoogt de hardheid en sterkte en vermindert slechts minimaal
Molybdeen verbetert de treksterkte en vooral de hittebestendigheid.

Hooggelegeerd staal is een legering van ijzer die 10,5% chroom bevat.
Chroom vormt een dunne laag van oxide op het oppervlak van het staal en het staat bekend als latente laag.

a. productinformatie/productbeschrijving/basisinformatie/specificatie

Technologie/Technische gegevensblad

Diktelijst voor naadloze buizen volgens ANSI B36.10

Eenheid: MM

Dimension Design

Overdosis... buitendiameter

ID... binnendiameter

WT... wanddikte

L... lengte

Indien een minimale wanddikte vereist is, zijn alleen aan de pluszijde wijzigingen toegestaan.

Achtersteensweispunten

Vervaardiging van elektrische voertuigen

Figuur 4 Detail van de lasbevel voor GTAW Root Pass [WT > 3 mm (0,12 in.) tot en met 10 mm (0,38 in.) ]

Algemene opmerkingen:

a) Dit detail is van toepassing op gaswolfraambooglassen (GTAW) van de wortelgang met een nominale dikte van meer dan 3 mm

b) De lineaire afmetingen zijn in millimeter met inches in haakjes.

Verplichting tot rechtheid

Tandardbuizen worden geleverd recht tegen het oog: voor speciale toepassingen worden de

de toelaatbare afwijking van de rechte lijn kan worden overeengekomen tussen koper en leiding

de fabrikant; de maximaal toelaatbare afwijking van de rechte lijn

de meetlengte L moet worden aangegeven, bijvoorbeeld 1 mm/1000 mm.

Excentriciteit

E is de helft van het verschil tussen grootste en kleinste

de wanddikte (WT) in één dwarsdoorsnede.

In mm:

De excentriciteit wordt echter uitgedrukt als een percentage van de gemiddelde wanddikte van deze doorsnede.

Gemiddelde diameter binnen en buiten

D0 is het rekenkundig gemiddelde tussen de kleinste en grootste buisdiameter op een enkele buis of buis

Als een minimale wanddikte vereist is, zijn alleen variaties aan de positieve kant toegestaan.

Ovalheid

O is het verschil tussen de grootste en kleinste diameter op een enkele buisomtrek

Als percentage van de gemiddelde diameter is dit:

Ovaliteit mag niet verward worden met excentriciteit.

Het productieproces van naadloze buizen

De naadloze buizen van zacht staal van 1/8 tot 24 inch worden vervaardigd met de

het zogenaamde “plug mill-proces” of het “extrusieproces” (gebruikt voor kleinere diameters),

Overwegende dat voor grotere diameters het "mandrelmolenproces" wordt gebruikt.

Toepassing/gebruik

Naadloze stalen buizen worden voor verschillende toepassingen in de olie- en gasindustrie gebruikt:

•operaties upstream (OCTG-pijpen)

•midstream (transmissie en distributie van vloeistoffen, zoals olie, gas, stoom, zuren, slurries)

•downstream (procesleidingen voor de raffinage van olie en gas tot afgeleide producten)

•Algemene sanitaire toepassingen voor nutsbedrijven

Vragen en antwoorden

V: Wat is het verschil tussen naadloze buizen en naadloze buizen?

A:Naadloze stalen buizen mogen niet worden verward met naadloze buizen.het woord "pijp" is van toepassing op een buis die wordt gebruikt om vloeistoffen te vervoeren, overwegende dat het woord "buis" wordt gebruikt voor buisvormige secties (van verschillende vormen, ronde, ovaal, vierkant) die worden gebruikt voor structurele/mechanische toepassingen, instrumentatiesystemen,en de bouw van drukapparatuur zoals ketels, warmtewisselaars en superverwarmers.

V: Wat is de tolerantie van de naadloze buizen

A:afmetingen voor API 5L /A106GR.B naadloze buizen.

1Voor buitendiameters van minder dan 2 3/8 inch (60,3 mm) is de tolerantie voor de diameter van de buis +/-0,5 mm.024 mm).

2Voor OD gelijk aan of hoger dan 2 3/8 in (60,3) tot 24 in (610 mm), is de (diametertolerantie) voor het buislichaam +/- 0,0075D, het eind van de buis +/- 0,005D maar maximaal tot +/-1,6 mm (0,063 mm);

Ronde toleranties voor de buis ≤ 0,015D en het eind van de buis ≤ 0,01D.

(In geval van overeenstemming met fabrikant en opdrachtgever kunnen strengere toleranties worden toegepast)

3Voor de wanddikte

onder 4 mm (0 0157 in), toleranties +0,6 (0,024 mm), -0,5 mm (0,020 in);

voor API 5L naadloze stalen buizen met een dikte van 4 mm tot 10 mm (0,394 in), +0,150 t, -0,125 t;

voor API naadloze buizen met een dikte van 10 mm tot 25 mm (0,984 in), +/-0,125 t;

Wanddikte ≥25 mm, +3,7 mm of +0,1 t (indien groter) en -3,0 mm (0,120 in) of -0,1 t (indien groter).

t voor de dikte,

4Voor de rechte lijn maximale lengte, maximale tolerantie 0,15% van de lengte.

5De rechtheid, maximale afwijking voor het eind van de buis, moet ≤ 0,3 mm/m zijn.

6Lange +/- 200 mm voor algemene, +/- 25,4 mm voor speciale.
