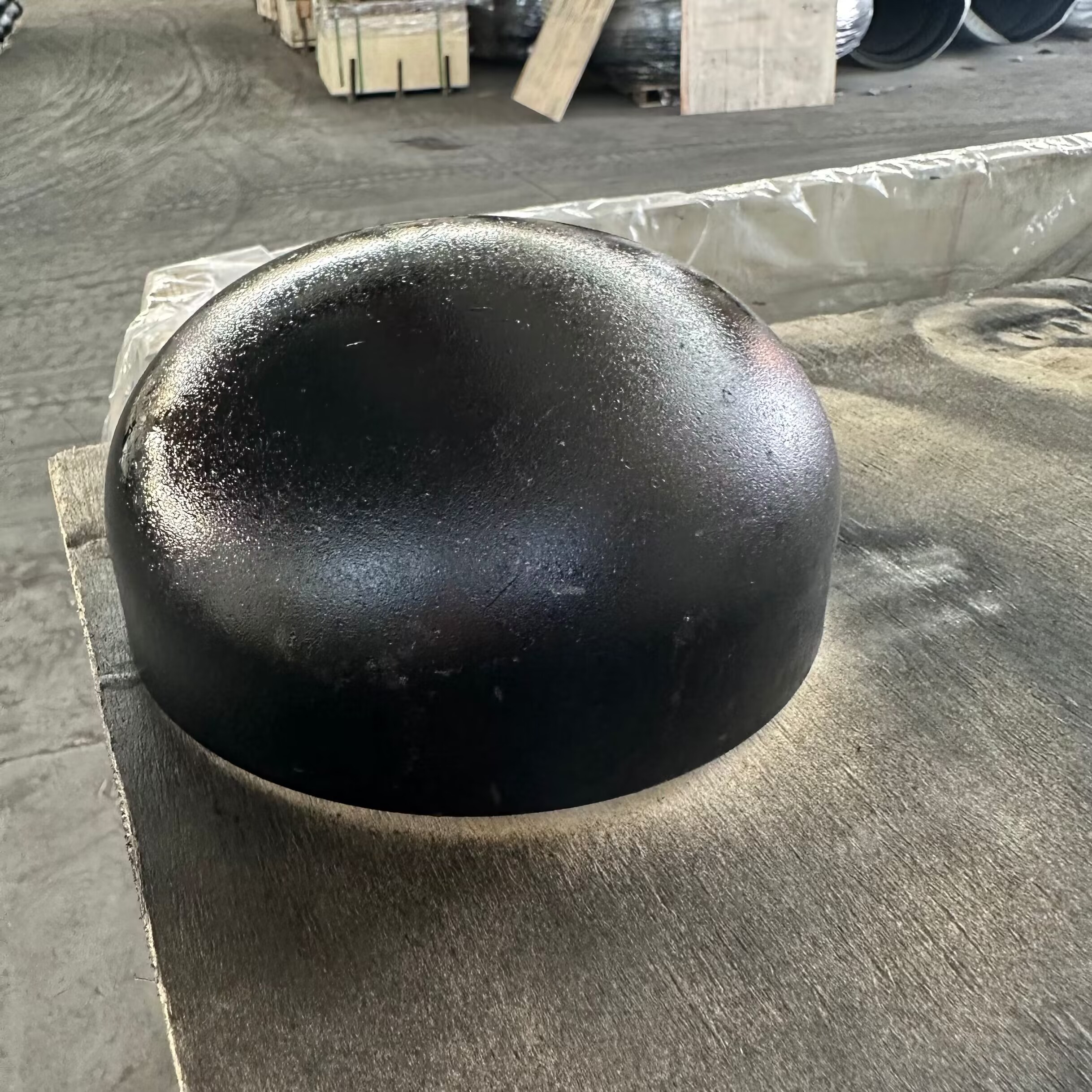

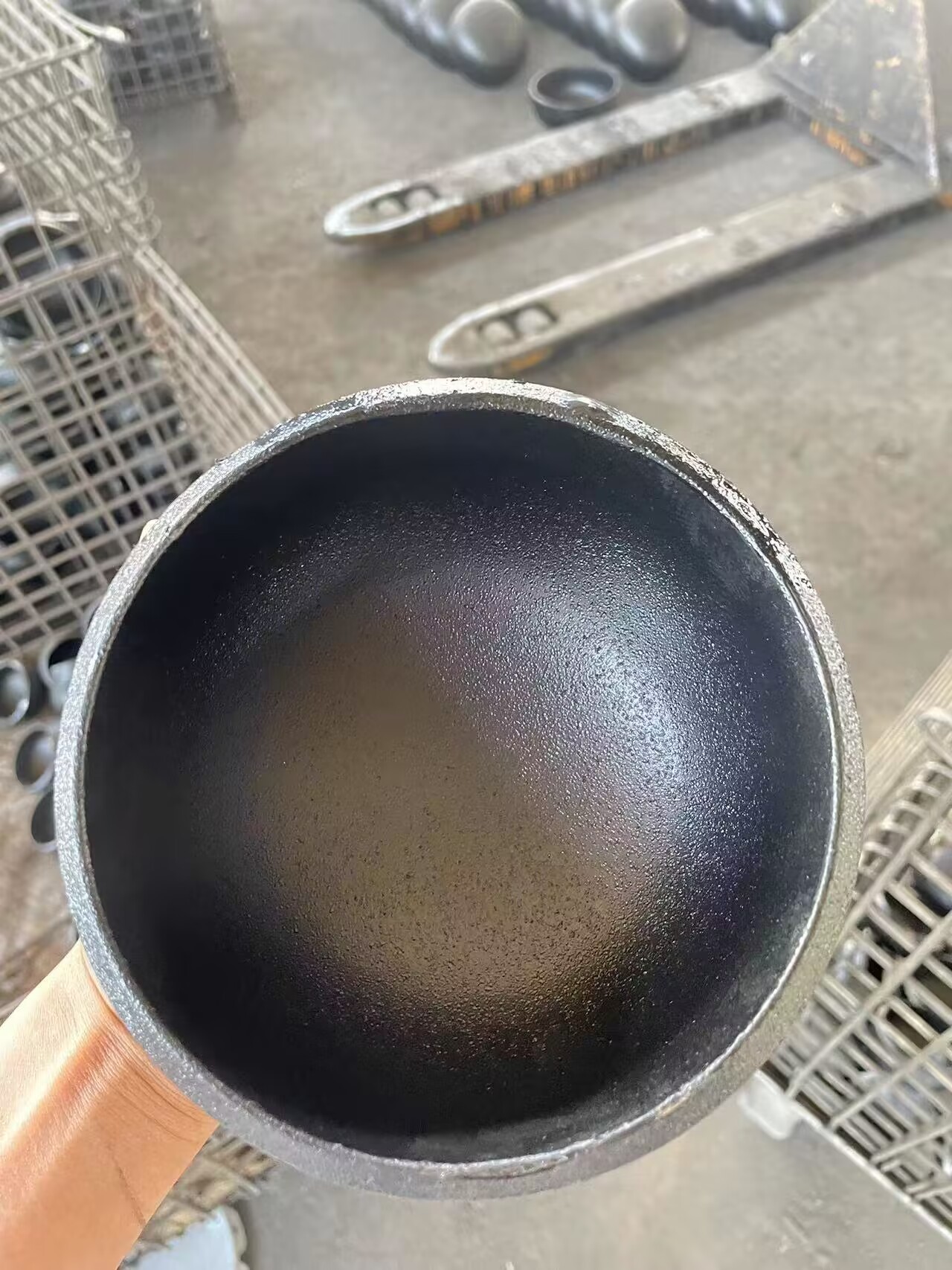

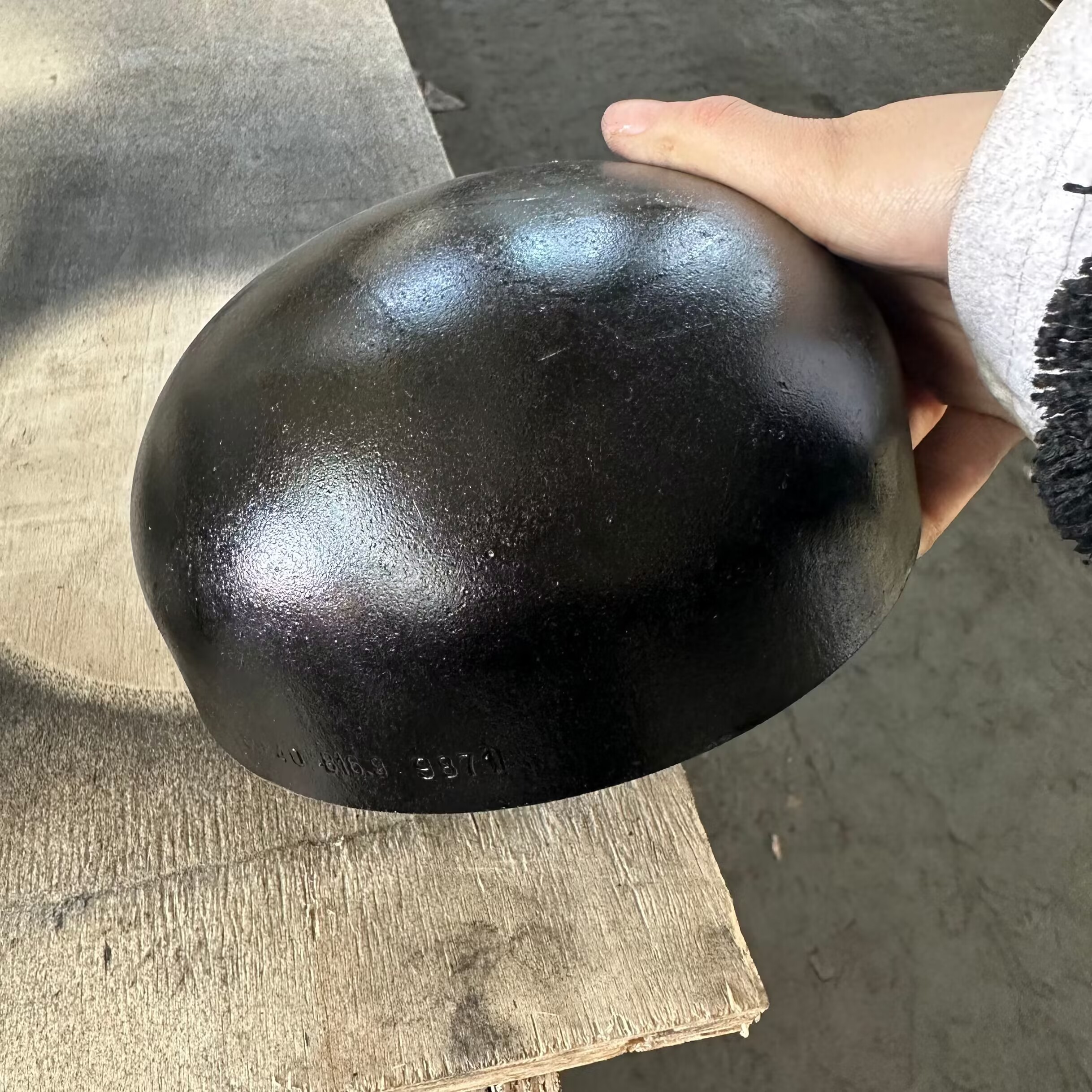

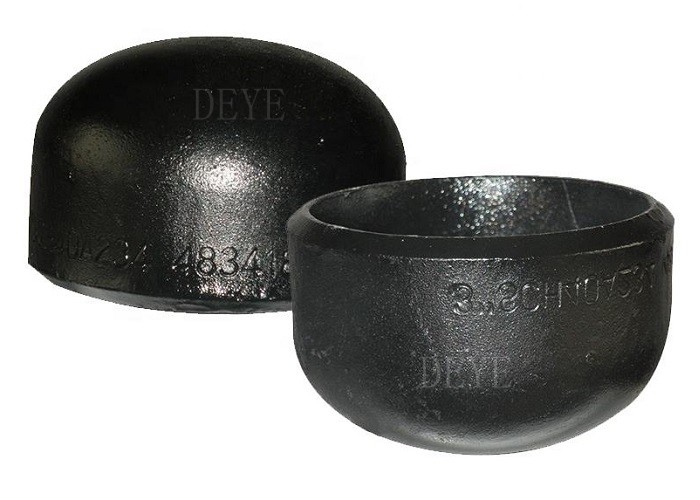

SCH40 A234WPB Carbon Steel Pipe Cap eindigt met BW ANSI B16.9

SCH40 A234WPB Carbon Steel Pipe Cap eindigt met BW ANSI B16.9

Eind van de buisDe hoofdfunctie van een eindkap is om de afdichting van het uiteinde van een pijp te vergroten.

waterdichte leidingsnetwerken naast weerstand tegen vocht, chemicaliën en weer.Staalpijpkappen zijn de buisbehoren.

die hoofdzakelijk worden gebruikt als stop voor het afsluiten van het eind van een buis, voldoet de dop aan de norm ANSI B16.9/DIN2617/JIS2312

Diktelijst voor buizenbevestigingen ANSI B16.9

Eenheid: mm

Dimensies van het GLB

Onderdruk- en middeldrukvloeistofleidingen, ketels, aardolie- en aardgasindustrie, boorindustrie, chemische industrie

de elektriciteitsindustrie, de scheepsbouw, de meststoffen- en pijpleidingsapparatuur, de bouw, de petrochemische en farmaceutische industrie, enz.

Bepaling: A 234/A 234M ¥ 05 Standaardspecificatie voor buisbevestigingen van gesmeed koolstofstaal en legeringsstaal voor
Gebruik bij matige en hoge temperaturen

Deze specificatie heeft betrekking op de onderdelen van gefabriceerd koolstofstaal en van gelegeerd staal van naadloze en gelaste constructie
door de laatste herziening van ASME B16.9, B16.11, MSS SP-79 en MSS SP-95.
- in de vervaardiging van drukvaten voor gebruik bij matige en verhoogde temperaturen.
MSS-normen moeten worden verstrekt overeenkomstig aanvullend vereiste S58 van specificatie A 960.

Chemische eisen (samenstelling, %)

^{Mechanische prestatievereisten}

Productieproces

Elbow Marking proces en heruitrusting

Verwerking van ELBOW-vormers

T-formulier Proces en uitrusting

Verminderingsvormproces en -apparatuur

Proces en apparatuur voor zandblazen

Bevelingproces

Schilderwinkel

Pakket Voor verzending

ASME B16.9 Specificatie voor achtersteggesweisde armaturen

ASME B16.9 is ontworpen voor in industriële bouwleidingen gebruikte met een stuw gesoldeerde armaturen.

TEE, CROSS, CAP, REDUCER, enz.

Standaard toepassingsgebied

De norm omvat specificaties van NPS 1/2 tot en met NPS 48 (DN15-DN1200) fabrieksgefabriceerde gesmeed, met knoopjes gelaste buisbehoren

de totale afmetingen, de tolerantie, de testmethoden en de markeringen.

Speciale toebehoren

Bijzondere armaturen hebben betrekking op bijzondere afmetingen, vormen en toleranties die tussen koper en fabrikant zijn overeengekomen.

Vervaardigde onderdelen

Vervaardiging van de volgende stoffen:

De Commissie heeft deze norm niet kunnen toepassen.

Eenheden volgens ASME B16.9 worden vermeld in zowel SI (metrische) als Amerikaanse gebruikelijke eenheden.

Referentienormen

Het wordt niet praktisch geacht de specifieke editie van elke norm en specificatie in de afzonderlijke referenties aan te geven.

Een product dat is vervaardigd overeenkomstig een eerdere editie van de verwezen normen en dat in alle andere opzichten aan deze norm voldoet

wordt geacht te zijn nagekomen.

ASME B16.5: Pijpflenzen en -fittings: NPS 1 ̊2 tot en met NPS 24 Metric/Inch Standard

ASME B16.25: voor achterstelassen

ASME B31: Code voor drukleidingen

ASME B31.3Procesleidingen

ASME B36.10M, gelaste en naadloze bewerkte stalen buizen

ASME B36.19M, roestvrij stalen buizen

ASME-code voor ketels en drukvaten

ASTM A234/A234M-17, specificatie voor buisbevestigingen van gesmeed koolstofstaal en legeringsstaal voor

Gebruik bij matige en hoge temperaturen

ASTM A403/A403M-16, specificatie voor gesmeed austenitisch roestvrij staal buizenbediening

ASTM A420/A420M-16, specificatie voor buisbevestigingen van gesmeed koolstofstaal en legeringsstaal voor

Service bij lage temperatuur

ASTM A815/A815M-14e1, specificatie voor geslepen ferritische, ferritische/austenitische en martensitische roestvrijstalen buizen

ASTM A960/A960M-16a, specificatie voor gemeenschappelijke voorschriften voor toebehoren voor geslepen stalen buizen

ASTM E29-13, Practice for Using Significant Digits in Test Data to Determine Conformity with Specifications (Practice voor het gebruik van significante cijfers in testgegevens om de overeenstemming met specificaties te bepalen)

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: voor andere materialen (aluminium, titanium, nikkel en legering).

Vraag: Opdrachtgever vroeg om de aansluitingen van de achterste las in A105:

A: Het meest voorkomende materiaal voor het aansluiten van knoopspeld van koolstofstaal is A234WPB. Het is gelijkwaardig aan A105 flenzen,

Echter, er is niet zoiets als een A105 of A106 achterste lassen fitting A106 Gr.B is voor de buis kwaliteit.

De A234WPB-toebehoren zijn gemaakt van A106GR.B-buizen.

Be Hoogdrukbehangen of Flens

V: Klant verzoekt om “normalized” knopsweld fittings:

A: Dit is ook een misvatting, aangezien flenzen verkrijgbaar zijn in A105 en A105 N, waarbij N staat voor genormaliseerd.

Er bestaat echter niet zoiets als A234WPBN.

Dat werd gedaan, vooral voor de ellebogen en de tees die de klant nodig had.

De normalisatie van het gebruik van knobbellasstukken dient te worden uitgevoerd met WPL6­knobbellasstukken die een hoog rendement hebben en als standaardprocedure worden genormaliseerd.

Vraag: klant vergeet het schema van de pijpleiding te vermelden:

A: Buttweld fittings worden verkocht per buisgrootte, maar het buisschema moet worden gespecificeerd om de ID van de fitting te matchen met de

Als er geen schema wordt vermeld, gaan we ervan uit dat er een standaardwand wordt gevraagd.

Q. De klant vergat een gelaste of naadloze naaldweldinstallatie te vermelden:

A: Butt weld fittings zijn verkrijgbaar in zowel gelaste als naadloze configuratie

Het gebruik van een ruit van roestvrij staal is in het algemeen duurder dan de gebruik van een ruit van ruit.

Niet gebruikelijk in afmetingen groter dan 12 ̊.

Deze zijn verkrijgbaar in maten van 1⁄2 ̊ tot 72 ̊ en zijn goedkoper dan naadloze fittings.

V: Wat betekent Short Radius (SR) of Long Radius (LR)?

A: U zult vaak horen SR45 elleboog of LR45 elleboog. de 45 of 90 verwijst naar de hoek van de buiging voor buttweld fitting

om de stroomrichting te wijzigen.Een ellebogen met een lange straal (LR 90 Elbow of LR 45 Elbow) heeft een buiging van de buis die

Dus een 6 inch LR 90 heeft een buigradius die 1,5 x de nominale buisgrootte is.

Een korte radius elleboog (SR45 of SR90) heeft een buis buiging die gelijk is aan de grootte van de bevestiging, dus een 6 ′′ SR 45

heeft een buigradius van 6 ̊ nominale buisgrootte.

V: Wat is een 3R- of 3D-albompijp?

A: Ten eerste worden de termen 3R of 3D als synoniem gebruikt.

Een 3R-elleboog is gelijk aan 3D-ellebows

1. Technische ondersteuning

2- Grondstofkwaliteitscontrole.

3. inspectie tijdens de productietijd.

4De definitieve test omvat oppervlakte, dimensie, PT-test, RT-test, ultrasone test.

5. Testverslag van elke zending

4. Flexibiele leveringsvoorwaarden. EXW FOB CIF CFR DDP DDU

5. Flexible betalingswijze: LC. TT. DP

6Gepersonaliseerd pakket bevat logo.

7. 18 maanden kwaliteitsgarantie.

9- Gratis vervanging per luchtvaart indien een fout wordt vastgesteld

10. 24 uur om uw vragen te beantwoorden
