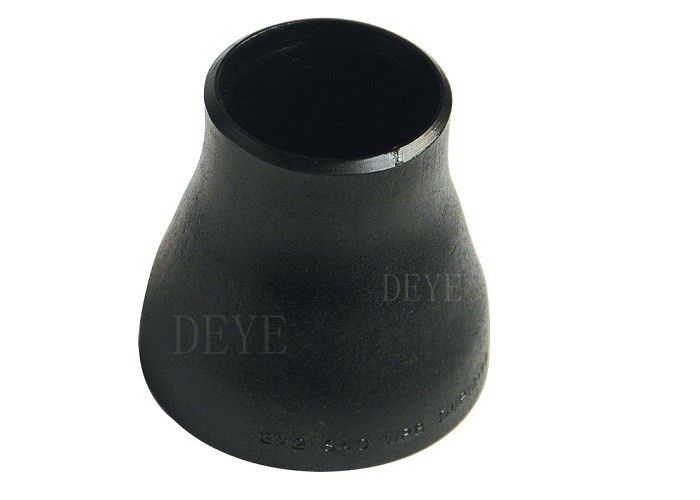

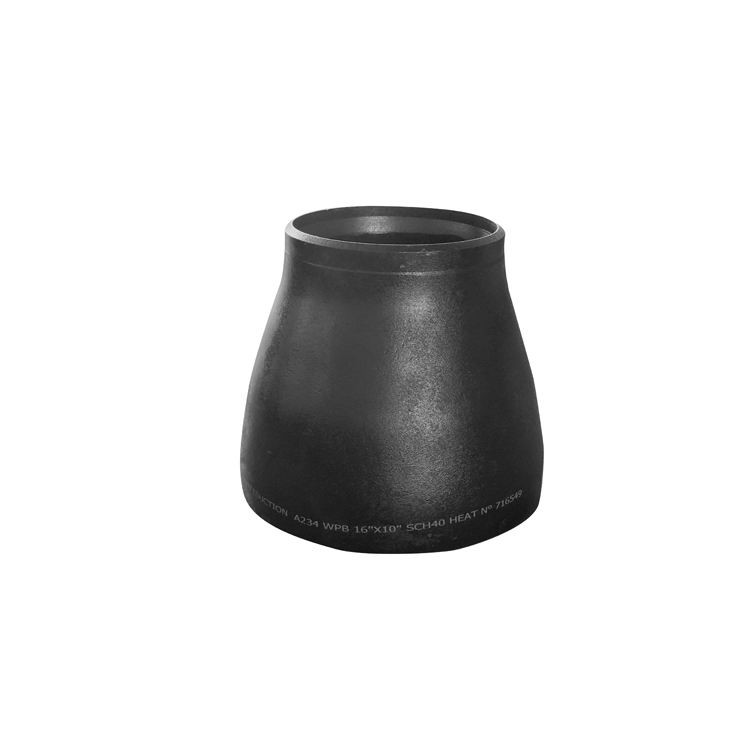

A420 WPL6 concentrische reducer van koolstofstaal met SCH40 SCH60 SCH80

A420 WPL6 concentrische reducer van koolstofstaal met SCH40 SCH60 SCH80

ASTM A420 is destandaardspecificatie voor buisbehangingen van koolstofstaal en gelegeerd staal die worden gebruikt voor diensten bij lage temperaturen.

WPL6 is het meest gebruikte kwaliteitsmateriaal onder A420. Naast kwaliteit WPL6 omvat de norm ook WPL9, WPL3, WPL8,

de inslagtesttemperatuur bij -45°C, -75°C, -100°C, -195°C.ASTM A420 WPL6-buisbehoren compatibel met:

ASTM A333 klasse 6 buis en ASTM A350LF2Klasse 1 flens.

Kenmerken/kenmerken

1) De onder ASTM A420 vallende bevestigingen moeten worden geleverd in de gestandaardiseerde, gestandaardiseerde en geharmoniseerde, gegrilde of gedoofde en

Alle las moet worden voltooid vóór de austenitiserende warmtebehandeling.

2) ASTM A420 omvat ellebogen, tee, reducer, cap, union, enz., die volgens ASME B16 zijn vervaardigd.9, ASME B16.11,

MSS SP-79 en MSS SP-95, soorten in naadloze en gelaste structuurbuizen.

pijpleidingen en drukvaten/tanks bij lagere temperatuur

Diktelijst voor buizenbevestigingen ANSI B16.9

Eenheid: mm

Afmetingen van reducers

Onderdruk- en middeldrukvloeistofleidingen, ketels, aardolie- en aardgasindustrie, boorindustrie, chemische industrie

de elektriciteitsindustrie, de scheepsbouw, de meststoffen- en pijpleidingsapparatuur, de bouw, de petrochemische en farmaceutische industrie, enz.

Bepaling: A 234/A 234M ¥ 05 Standaardspecificatie voor buisbevestigingen van gesmeed koolstofstaal en legeringsstaal voor
Gebruik bij matige en hoge temperaturen

Deze specificatie heeft betrekking op de onderdelen van gefabriceerd koolstofstaal en van gelegeerd staal van naadloze en gelaste constructie
door de laatste herziening van ASME B16.9, B16.11, MSS SP-79 en MSS SP-95.
- in de vervaardiging van drukvaten voor gebruik bij matige en verhoogde temperaturen.
MSS-normen moeten worden verstrekt overeenkomstig aanvullend vereiste S58 van specificatie A 960.

Chemische eisen (samenstelling, %)

^{Mechanische prestatievereisten}

ASME B16.9 Specificatie voor achtersteggesweisde armaturen

ASME B16.9 is ontworpen voor in industriële pijpleidingen gebruikte met een stuw gesolde toepassingen.

TEE, CROSS, CAP, REDUCER, enz.

Standaard toepassingsgebied

De norm bevat specificaties van NPS 1/2 tot en met NPS 48 (DN15-DN1200) fabrieksgefabriceerde gesmolten, met knoopjes gelaste buisbehoren

de totale afmetingen, de tolerantie, de testmethoden en de markeringen.

Speciale toebehoren

Bijzondere armaturen hebben betrekking op bijzondere afmetingen, vormen en toleranties die tussen koper en fabrikant zijn overeengekomen.

Vervaardigde onderdelen

Vervaardiging van de volgende stoffen:

De Commissie heeft deze norm niet kunnen toepassen.

Eenheden volgens ASME B16.9 worden vermeld in zowel SI (metrische) als Amerikaanse gebruikelijke eenheden.

Referentienormen

Het wordt niet praktisch geacht de specifieke editie van elke norm en specificatie in de afzonderlijke referenties aan te geven.

Een product dat is vervaardigd overeenkomstig een eerdere editie van de verwezen normen en dat in alle andere opzichten aan deze norm voldoet

wordt geacht te zijn nagekomen.

ASME B16.5: Pijpflenzen en -fittings: NPS 1 ̊2 tot en met NPS 24 Metric/Inch Standard

ASME B16.25: voor achterstelassen

ASME B31: Code voor drukleidingen

ASME B31.3Procesleidingen

ASME B36.10M, gelaste en naadloze bewerkte stalen buizen

ASME B36.19M, roestvrij stalen buizen

ASME-code voor ketels en drukvaten

ASTM A234/A234M-17, specificatie voor buisbevestigingen van gesmeed koolstofstaal en legeringsstaal voor

Gebruik bij matige en hoge temperaturen

ASTM A403/A403M-16, specificatie voor gesmeed austenitisch roestvrij staal buizenbediening

ASTM A420/A420M-16, specificatie voor buisbevestigingen van gesmeed koolstofstaal en legeringsstaal voor

Service bij lage temperatuur

ASTM A815/A815M-14e1, specificatie voor geslepen ferritische, ferritische/austenitische en martensitische roestvrijstalen buizen

ASTM A960/A960M-16a, specificatie voor gemeenschappelijke voorschriften voor toebehoren voor geslepen stalen buizen

ASTM E29-13, Practice for Using Significant Digits in Test Data to Determine Conformity with Specifications (Practice voor het gebruik van significante cijfers in testgegevens om de overeenstemming met specificaties te bepalen)

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: voor andere materialen (aluminium, titanium, nikkel en legering).

Vragen en antwoorden van klanten

Vraag: Opdrachtgever vroeg om de aansluitingen van de achterste las in A105:

A: Het meest voorkomende materiaal voor het aansluiten van knoopspeld van koolstofstaal is A234WPB. Het is gelijkwaardig aan A105 flenzen,

Echter, er is niet zoiets als een A105 of A106 achterste lassen fitting A106 Gr.B is voor de buis kwaliteit.

De A234WPB-toebehoren zijn gemaakt van A106GR.B-buizen.

Be Hoogdrukbehangen of Flens

V: Klant verzoekt om “normalized” knopsweld fittings:

A: Dit is ook een misvatting, aangezien flenzen verkrijgbaar zijn in A105 en A105 N, waarbij N staat voor genormaliseerd.

Er bestaat echter niet zoiets als A234WPBN.

Dat werd gedaan, vooral voor de ellebogen en de tees die de klant nodig had.

De normalisatie van het gebruik van knobbellasstukken dient te worden uitgevoerd met WPL6­knobbellasstukken die een hoog rendement hebben en als standaardprocedure worden genormaliseerd.

Vraag: klant vergeet om het schema van de pijpleiding te vermelden:

A: Buttweld fittings worden verkocht per buisgrootte, maar het buisschema moet worden gespecificeerd om te voldoen aan de ID van de fitting aan de

Als er geen schema wordt vermeld, gaan we ervan uit dat er een standaardwand wordt gevraagd.

Q. De klant vergat een gelaste of naadloze naaldweldinstallatie te vermelden:

A: Butt weld fittings zijn verkrijgbaar in zowel gelaste als naadloze configuratie

Het gebruik van een ruit van roestvrij staal is in het algemeen duurder dan de gebruik van een ruit van ruit.

Niet gebruikelijk in afmetingen groter dan 12 ̊.

Deze zijn verkrijgbaar in maten van 1⁄2 ′′ tot 72 ′′ en zijn goedkoper dan naadloze fittings.

V: Wat betekent Short Radius (SR) of Long Radius (LR)?

A: U zult vaak horen SR45 elleboog of LR45 elleboog. De 45 of 90 verwijst naar de hoek van de buiging voor buttweld fitting

om de stroomrichting te wijzigen.Een ellebogen met een lange straal (LR 90 Elbow of LR 45 Elbow) heeft een buiging van de buis die

Dus een 6 inch LR 90 heeft een buigradius die 1,5 x de nominale buisgrootte is.

Een korte radius elleboog (SR45 of SR90) heeft een buis buiging die gelijk is aan de grootte van de bevestiging, dus een 6 ′′ SR 45

heeft een buigradius van 6 ̊ nominale buisgrootte.

V: Wat is een 3R- of 3D-albompijp?

A: Ten eerste worden de termen 3R of 3D als synoniem gebruikt.

Een 3R-elleboog is gelijk aan 3D-ellebows
