A234 WPB Lichte koolstofstaalbuizen met SCH40 SCH80
| Plaats van herkomst | China |
|---|---|
| Merknaam | DEYE |
| Certificering | ISO9001:2015 PED |
| Modelnummer | Pf-T-stuk-C10 |
| Document | Product Brochure PDF |
| Min. bestelaantal | 10 stuks |
| Prijs | USD0.58-USD100 for seamless fittings |
| Verpakking Details | Vouw-houten gevallen, pallets, kartons |
| Levertijd | 5-8 dagen voor voorraadartikelen |
| Betalingscondities | L/C, T/T, D/P |
Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Standaard | ASME ANSI DIN GOST MSS SP 44 | Materiaal | A234WPB, WP11, WP22, WPC, P9, P11, A420WPL6 |
|---|---|---|---|
| Dikte | SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XS, XXS | Grootte | 1/2“ - 72“ |
| Soorten | met een gewicht van niet meer dan 50 kg | Verbinding | Buttweld BW Buttwelding |
| Oppervlakte | Zwarte verf, verdwijnverf, roestvrije olie, zandblaas | ||
| Markeren | Pijpbevestigingen van mild koolstofstaal,sch40 de montage van de koolstofstaalpijp,A234 Koolstofbuizen |
||
Productomschrijving

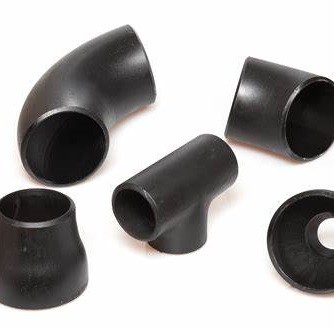

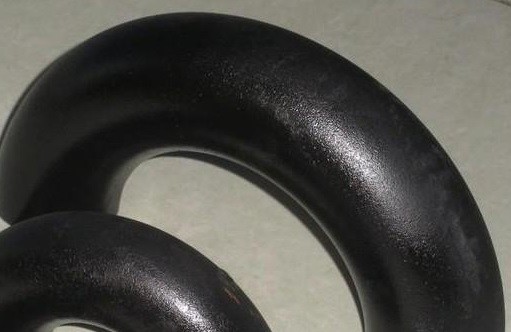

A234 WPB Lichte koolstofstaalbuizen met SCH40 SCH80
Butt Welded Pipefittings is ontworpen volgens de ASME B16.9-specificatie die wordt toegepast in industriële bouwpijpleidingen.

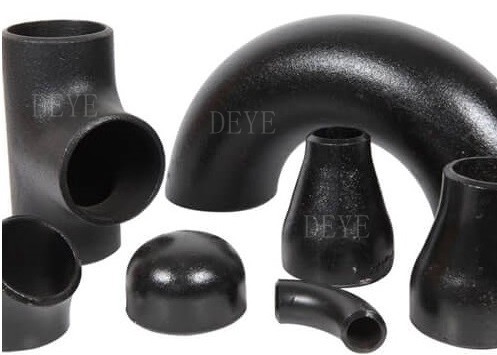

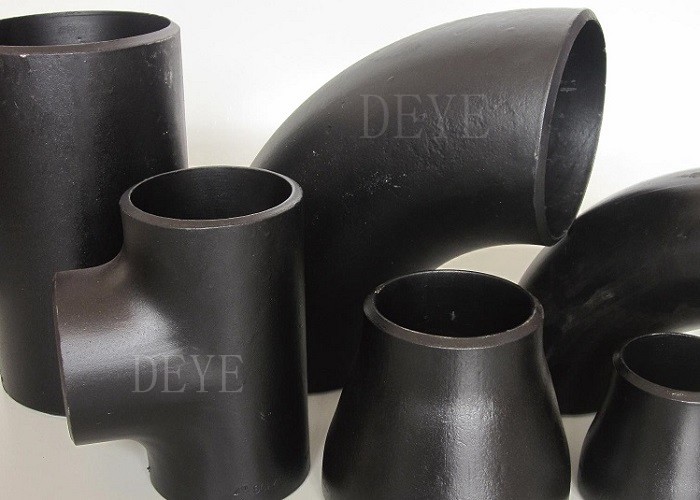

Inclusief elleboog, tee, kruis, kap, reducer, stub-eind etc.De naadloze buisbevestigingen van de buttweld zijn vervaardigd van:
naadloze buizen en buizen door middel van extrusie, vormgeving en bewerking.
Grote afmetingen zijn vervaardigd uit warmgewalste platen, gevormd in halve schalen of segmenten en vervolgens op de naden gelast.Verwarmde toebehoren moeten 100% radiografisch worden getest.
Productinformatie/productbeschrijving/basisinformatie/specificatie
Productie-normen
| ASME B16.9 | Fabrieksgefabriceerde gesmolten toebehoren Achterwelding |
| ASME B16.25 | Afsluiting van het achterste |
| ASME B16.28 | Vervaardiging van staal met een korte straal |
| MSS SP-43 | Vervaardiging uit de volgende categorieën: |
| ASTM A403 ¢ ASME SA403 | Standaardspecificatie voor geslepen austenitische roestvrij staalbuizen |
Gedetailleerde specificaties
| Productnaam | ANSI B16.9 Butt-Welding Carbon Steel Pipe Fitting naadloos type of gelast type |
| Soorten | LR 90° Elbows, SR 90° Elbow, 45° LR Elbow, 22.5LR Elbow, 80° Returns, Bends, Reducing Elbow, Straight Tee, Equal Tee, Con. Reducers, Ecc. reducers, Y tees, caps, Stub Ends,Lange en korte schootgewrichtspunten |
| Grootte | 1/2"-72" naadloze elleboog (1/2′′24′′), ERW / gelast / vervaardigd elleboog (1/2′′72′′) |
| Wanddikte | SCH10,SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS,DIN, SGP JIS dikte |
| Mat. Standaard | ASTMA234, ASTM A420, ASTM A312, ANSI B16.9/B16.28/B16.25,ASME B16.9, |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN-standaard enz. | |
| Materiaalkwaliteit | Koolstofstaal: A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91 |
| 12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70 | |
| ST37.0ST35.8ST37.2,ST35.4/8,ST42,ST45,ST52,ST52.4 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| Roestvrij staal304, 304L, 304H. 316, 316L, 316H, 321, 347, 347H, Duplex SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| Oppervlakte | Zwarte verf, lak, roestvrije olie, warm gegalvaniseerd, koud gegalvaniseerd, 3PE, enz. |
| Transportpakket | Plasticfilm, houten behuizing, houten pallet of op verzoek van de klant |
Technologie/Technisch gegevensblad
Diktelijst voor buizenbevestigingen ANSI B16.9
Eenheid: mm
| NPS | Buitendimeter | Verschillende diktes met een tolerantietarieven van +12,5% | |||||||||
| Sch20 | Sch30 | Geslachtsziekten | Sch40 | Sch60 | XS | Sch80 | Schl20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | —— | —— | 1. 73 | 1. 73 | —— | 2. 41 | 2. 41 | —— | —— | —— |
| 1/4 | 13. 7 | — | — | 2. 24 | 2. 24 | — | 3. 02 | 3. 02 | — | — | — |
| 3/8 | 17. 1 | — | — | 2. 31 | 2. 31 | — | 3. 20 | 3. 20 | — | — | — |
| 1/2 | 21. 3 | —— | —— | 2. 77 | 2. 77 | —— | 3. 73 | 3. 73 | —— | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | —— | —— | 2. 87 | 2. 87 | —— | 3. 91 | 3. 91 | —— | 5. 56 | 7. 82 |
| 1 | 33.4 | — | — | 3. 38 | 3. 38 | — | 4. 55 | 4. 55 | — | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | — | — | 3. 56 | 3. 56 | — | 4. 85 | 4. 85 | — | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | —— | —— | 3. 68 | 3. 68 | —— | 5. 08 | 5. 08 | —— | 7. 14 | 10. 15 |
| 2 | 60. 3 | —— | —— | 3. 91 | 3. 91 | —— | 5. 54 | 5. 54 | —— | 8. 74 | 11. 07 |
| 2 en een half | 73. 0 | — | — | 5. 16 | 5. 16 | — | 7. 01 | 7.01 | — | 9. 53 | 14. 02 |
| 3 | 88. 9 | — | — | 5. 49 | 5. 49 | — | 7. 62 | 7. 62 | — | 11. 13 | 15. 24 |
| 3 en een half | 101. 6 | —— | —— | 5. 74 | 5. 74 | —— | 8. 08 | 8. 08 | —— | —— | —— |
| 4 | 114. 3 | —— | —— | 6.02 | 6. 02 | —— | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | — | — | 6. 55 | 6. 55 | — | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | — | — | 7. 11 | 7. 11 | — | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 6. 35 | 7. 80 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 6. 35 | 8. 38 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | — |
| 16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | —— |
| 18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | —— |
| 20 | 508. 0 | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | — |
| 22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | — | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | — |
| 24 | 609. 6 | 9. 53 | 14. 27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | —— |
| 26 | 660.4 | 12. 70 | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— |
| 28 | 711.2 | 12. 70 | 15. 88 | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 30 | 762. 0 | 12. 70 | 15. 88 | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 32 | 812. 8 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | —— | 12. 70 | —— | —— | —— | —— |
| 34 | 863. 6 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | —— | 12. 70 | —— | —— | —— | —— |
| 36 | 914. 4 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | — | 12. 70 | — | — | — | — |
| 38 | 965.2 | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 40 | 1016. 0 | —— | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— |
| 42 | 1066. 8 | —— | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— |
| 44 | 1117. 6 | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 46 | 1168.4 | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 48 | 1219. 2 | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
Dimensielijst
Tabel 1 Afmetingen van ellebogen met lange straal
Algemene opmerking: alle afmetingen zijn in millimeter.
| Normale buisgrootte (NPS) | Buitendeursdiameter bij Bevel | 90 graden Ellebogen, A | 45 graden Ellebogen, B |
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 en een half | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 en een half | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | 1016!0 | 1 524 | 632 |
| 42 | 1067.0 | 1 600 | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 168.0 | 1 753 | 727 |
| 48 | 1219.0 | 1 829 | 759 |
Tabel 2 Afmetingen van de verlagende elleboog met lange straal
| Nominale buisgrootte (NPS) | Buitendeursdiameter bij Bevel | Centrum-tot-einde, A | Nominale buisgrootte (NPS) | Buitendeursdiameter bij Bevel | Centrum-tot-einde, A | ||
| Grote kant | Klein einde | Grote kant | Klein einde | ||||
| 2 x 1-1/2" | 60.3 | 48.3 | 76 | 10 x 8 | 273.0 | 219.1 | 381 |
| 2 x 1-1/4" | 60.3 | 42.2 | 76 | 10 x 6 | 273.0 | 168.3 | 381 |
| 2 x 1" | 60.3 | 33.4 | 76 | 10 x 5 | 273.0 | 141.3 | 381 |
| 2-1/2 x 2" | 73.0 | 60.3 | 95 | 12 x 10 | 323.8 | 273.0 | 457 |
| 2-1/2X 1-1/2" | 73.0 | 48.3 | 95 | 12 x 8 | 323.8 | 219.1 | 457 |
| 2-1/2 x 1-1/4" | 73.0 | 42.2 | 95 | 12 x 6 | 323.8 | 168.3 | 457 |
| 3 x 2-1/2" | 88.9 | 73.0 | 114 | 14 x 12 | 355.6 | 323.8 | 533 |
| 3x2" | 88.9 | 60.3 | 114 | 14 x 10 | 355.6 | 273.0 | 533 |
| 3 x 1-1/2" | 88.9 | 48.3 | 114 | 14 x 8 | 355.6 | 219.1 | 533 |
| 3-1/2x 3" | 101.6 | 88.9 | 133 | 16 x 14 | 406.4 | 355.6 | 610 |
| 3 1/2 x 2-1/2" | 101.6 | 73.0 | 133 | 16 x 12 | 406.4 | 323.8 | 610 |
| 3 1/2 x 2" | 101.6 | 60.3 | 133 | 16 x 10 | 406.4 | 273.0 | 610 |
| 4 x 3 1/2" | 114.3 | 101.6 | 152 | 18 x 16 | 457.0 | 406.4 | 686 |
| 4x3" | 114.3 | 88.9 | 152 | 18 x 14 | 457.0 | 355.6 | 686 |
| 4 x 2-1/2" | 114.3 | 73.0 | 152 | 18 x 12 | 457.0 | 323.8 | 686 |
| 4x2 " | 114.3 | 60.3 | 152 | 18 x 10 | 457.0 | 273.0 | 686 |
| 5x4" | 141.3 | 114.3 | 190 | 20 x 18 | 508.0 | 457.0 | 762 |
| 5 x 3 1/2" | 141.3 | 101.6 | 190 | 20 x 16 | 508.0 | 406.4 | 762 |
| 5 x 3 " | 141.3 | 88.9 | 190 | 20 x 14 | 508.0 | 355.6 | 762 |
| 5 x 2-1/2" | 141.3 | 73.0 | 190 | 20 x 12 | 508.0 | 323.8 | 762 |
| 20 x 10 | 508.0 | 273.0 | 762 | ||||
| 6x5" | 168.3 | 141.3 | 229 | ||||
| 6x4" | 168.3 | 114.3 | 229 | 24 x 22 | 610.0 | 559.0 | 914 |
| 6 x 3 1/2" | 168.3 | 101.6 | 229 | 24 x 20 | 610.0 | 508.0 | 914 |
| 6x3" | 168.3 | 88.9 | 229 | 24 x 18 | 610.0 | 457.0 | 914 |
| 24 x 16 | 610.0 | 406.4 | 914 | ||||
| 8x6" | 219.1 | 168.3 | 305 | 24 x 14 | 610.0 | 355.6 | 914 |
| 8x5" | 219.1 | 141.3 | 305 | 24 x 12 | 610.0 | 323.8 | 914 |
| 8 x 4 " | 219.1 | 114.3 | 305 | • •· | • - • | •. • | - Ja. |
Tabel 3 Afmetingen van lange straal geeft terug Tabel 4 Afmetingen van ellebogen met korte straal
| Nominale buisgrootte NPS | Buitendeursdiameter bij Bevel | Centrum-naar-centrum | Terug naar huis | Nominale buisgrootte | Buitendeursdiameter bij Bevel | Centrum-tot-Eind, |
| K | (NPS) | Een | ||||
| 1/2 | 21.3 | 76 | 48 | |||
| 3/4 | 26.7 | 76 | 51 | |||
| 1 | 33.4 | 76 | 56 | 1 | 33.4 | 25 |
| 1 1/4 | 42.2 | 95 | 70 | 1 1/4 | 42.2 | 32 |
| 1 1/2 | 48.3 | 114 | 83 | 1 1/2 | 48.3 | 38 |
| 2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
| 2 en een half | 73.0 | 190 | 132 | 2 en een half | 73.0 | 64 |
| 3 | 88.9 | 229 | 159 | 3 | 88.9 | 76 |
| 3 en een half | 101.6 | 267 | 184 | 3 en een half | 101.6 | 89 |
| 4 | 114.3 | 305 | 210 | 4 | 114.3 | 102 |
| 5 | 141.3 | 381 | 262 | 5 | 141.3 | 127 |
| 6 | 168.3 | 457 | 313 | 6 | 168.3 | 152 |
| 8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
| 10 | 273.0 | 762 | 518 | 10 | 273.0 | 254 |
| 12 | 323.8 | 914 | 619 | 12 | 323.8 | 305 |
| 14 | 355.6 | 1 067 | 711 | 14 | 355.6 | 356 |
| 16 | 406.4 | 1 219 | 813 | 16 | 406.4 | 406 |
| 18 | 457.0 | 1 372 | 914 | 18 | 457.0 | 457 |
| 20 | 508.0 | 1 524 | 1 016 | 20 | 508.0 | 508 |
| 22 | 559.0 | 1 676 | 1 118 | 22 | 559.0 | 559 |
| 24 | 610.0 | 1 829 | 1 219 | 24 | 610.0 | 610 |
Tabel 5 Dimensies van korte straal 180-graden Returns Tabel 6 Dimensies van 3D Elbow
| Nominale buisgrootte | Buitentijdsdiameter | Centrum-naar-centrum | Terug naar huis | Grootte van de buis | Buitentijdsdiameter | 90 graden Ellebogen | 45 graden Ellebogen |
| (NPS) | 0 | K | (NPS) | bij Bevel | Een | B. | |
| 1 | 33.4 | 51 | 41 | 3/4 | 26.7 | 57 | 24 |
| 1-1/4" | 42.2 | 64 | 52 | 1 | 33.4 | 76 | 31 |
| 1-1/2" | 48.3 | 76 | 62 | 1 1/4 | 42.2 | 95 | 39 |
| 2 | 60.3 | 102 | 81 | 1 1/2 | 48.3 | 114 | 47 |
| 2 1/2 inch. | 73.0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
| 3 | 88.9 | 152 | 121 | 2 en een half | 73.0 | 190 | 79 |
| 3 1/2" | 101.6 | 178 | 140 | 3 | 88.9 | 229 | 95 |
| 4 | 114.3 | 203 | 159 | 3 en een half | 101.6 | 267 | 111 |
| 5 | 141.3 | 254 | 197 | 4 | 114.3 | 305 | 127 |
| 6 | 168.3 | 305 | 237 | 5 | 141.3 | 381 | 157 |
| 8 | 219.1 | 406 | 313 | 6 | 168.3 | 457 | 189 |
| 10 | 273.0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
| 12 | 323.8 | 610 | 467 | 10 | 273.0 | 762 | 316 |
| 14 | 355.6 | 711 | 533 | 12 | 323.8 | 914 | 378 |
| 16 | 406.4 | 813 | 610 | 14 | 355.6 | 1 067 | 441 |
| 18 | 457.0 | 914 | 686 | 16 | 406.4 | 1 219 | 505 |
| 20 | 508.0 | 1 016 | 762 | 18 | 457.0 | 1 372 | 568 |
| 22 | 559.0 | 1 118 | 838 | 20 | 508.0 | 1 524 | 632 |
| 24 | 610.0 | 1 219 | 914 | 22 | 559.0 | 1 676 | 694 |
| Algemene opmerkingen:Alle afmetingen zijn in millimeter. | 24 | 610.0 | 1 829 | 757 | |||
| 26 | 660.0 | 1 981 | 821 | ||||
| 28 | 7 uur.0 | 2 134 | 883 | ||||
| 30 | 762.0 | 2 286 | 964 | ||||
| 32 | 813.0 | 2 438 | 1 010 | ||||
| 34 | 864.0 | 2 591 | 1 073 | ||||
| 36 | 914.0 | 2 743 | 1 135 | ||||
| 38 | 965.0 | 2 896 | 1 200 | ||||
| 40 | 1016!0 | 3 048 | 1 264 | ||||
| 42 | 1067.0 | 3 200 | 1 326 | ||||
| 44 | 118.0 | 3 353 | 1 389 | ||||
| 46 | 168.0 | 3 505 | 1 453 | ||||
| 48 | 1219.0 | 3 658 | 1 516 |
||||
Afmetingen van rechte T's en kruisen
| Nominale buisgrootte (NPS) | Buitendeursdiameter bij Bevel | Centrum-tot-eind | |
| Loop, C. | Uitgangspunt, M [Nota's 1 en 2] | ||
| 72 | 21.3 | 25 | 25 |
| % | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 174 | 42.2 | 48 | 48 |
| i72 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 272 | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 372 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | 1016!0 | 749 | 749 |
| 42 | 1067.0 | 762 | 711 |
| 44 | 118.0 | 813 | 762 |
| 46 | 168.0 | 851 | 800 |
| 48 | 1219.0 | 889 | 838 |
Dimensies van het verminderen van uitlaatspannen en het verminderen van uitlaatkruisingen
| Nominale buisgrootte (NPS) | Buitendeursdiameter bij Bevel | Centrum-tot-eind | Nominale buisgrootte (NPS) | Buitendeursdiameter bij Bevel | Centrum-tot-eind | ||||
| Loop, C. | Uitlaat, M [Nota (1) ] | Loop, C. | Uitlaat, M [Nota (1) ] | ||||||
| Loop. | Afvoer | Loop. | Afvoer | ||||||
| 1/2 x 1/2 x 3/8 | 21.3 | 17.3 | 25 | 25 | 4 x 4 x 3 1/2 | 114.3 | 101.6 | 105 | 102 |
| 1/2 x 1/2 x 1/4 | 21.3 | 13.7 | 25 | 25 | 4x4x3 | 114.3 | 88.9 | 105 | 98 |
| 3/4 x 3/4 x 1/2 | 26.7 | 21.3 | 29 | 29 | 4 x 4 x 2-1/2 | 114.3 | 73.0 | 105 | 95 |
| 3/4 x 3/4 x 3/8 | 26.7 | 17.3 | 29 | 29 | 4x4x2 | 114.3 | 60.3 | 105 | 89 |
| 1 x 1 x 3/4 | 33.4 | 26.7 | 38 | 38 | 4 x 4 x 1-1/2 | 114.3 | 48.3 | 105 | 86 |
| 1 x 1 x 1/2 | 33.4 | 21.3 | 38 | 38 | |||||
| 5X5X4 | 141.3 | 114.3 | 124 | 117 | |||||
| 1-1/4 x 1-1/4 x 1 | 42.2 | 33.4 | 48 | 48 | 5 x 5 x 3 1/2 | 141.3 | 101.6 | 124 | 114 |
| 1-1/4 x 1-1/4 x 3/4 | 42.2 | 26.7 | 48 | 48 | 5X5X3 | 141.3 | 88.9 | 124 | 111 |
| 1-1/4 x 1-1/4 x 1/2 | 42.2 | 21.3 | 48 | 48 | 5 x 5 x 2-1/2 | 141.3 | 73.0 | 124 | 108 |
| 5X5X2 | 141.3 | 60.3 | 124 | 105 | |||||
| 1-1/2 x1-1/2 x 1-1/4 | 48.3 | 42.2 | 57 | 57 | 6X6X5 | 168.3 | 141.3 | 143 | 137 |
| 1-1/2 x 1-1/2 x 1 | 48.3 | 33.4 | 57 | 57 | 6x6x4 | 168.3 | 114.3 | 143 | 130 |
| 1-1/2 x1-1/2 x3/4 | 48.3 | 26.7 | 57 | 57 | 6 x 6 x 3 1/2 | 168.3 | 101.6 | 143 | 127 |
| 1-1/2 x 1-1/2 x 1/2 | 48.3 | 21.3 | 57 | 57 | 6x6x3 | 168.3 | 88.9 | 143 | 124 |
| 6 x 6 x 2-1/2 | 168.3 | 73.0 | 143 | 121 | |||||
| 2 x 2 x 1-1/2 | 60.3 | 48.3 | 64 | 60 | |||||
| 2 x 2 x 1-1/4 | 60.3 | 42.2 | 64 | 57 | 8x8x6 | 219.1 | 168.3 | 178 | 168 |
| 2 x 2 x 1 | 60.3 | 33.4 | 64 | 51 | 8x8x5 | 219.1 | 141.3 | 178 | 162 |
| 2 x 2 x 3/4 | 60.3 | 26.7 | 64 | 44 | 8X8X4 | 219.1 | 114.3 | 178 | 156 |
| 8 x 8 x 3 1/2 | 219.1 | 101.6 | 178 | 152 | |||||
| 2-1/2 X 2-1/2 X 2 | 73.0 | 60.3 | 76 | 70 | |||||
| 2-1/2 X 2-1/2 X 1-1/2 | 73.0 | 48.3 | 76 | 67 | 10 x 10 x 8 | 273.0 | 219.1 | 216 | 203 |
| 2-1/2 X 2-1/2 X 1-1/4 | 73.0 | 42.2 | 76 | 64 | 10 x 10 x 6 | 273.0 | 168.3 | 216 | 194 |
| 2-1/2 X 2-1/2 X 1 | 73.0 | 33.4 | 76 | 57 | 10 x 10 x 5 | 273.0 | 141.3 | 216 | 191 |
| 10 x 10 x 4 | 273.0 | 114.3 | 216 | 184 | |||||
| 3 x 3 x 2-1/2 | 88.9 | 73.0 | 86 | 83 | 12 x 12 x 10 | 323.8 | 273.0 | 254 | 241 |
| 3x3x2 | 88.9 | 60.3 | 86 | 76 | 12 x 12 x 8 | 323.8 | 219.1 | 254 | 229 |
| 3 x 3 x 1-1/2 | 88.9 | 48.3 | 86 | 73 | 12 x 12 x 6 | 323.8 | 168.3 | 254 | 219 |
| 3 x 3 x 1-1/4 | 88.9 | 42.2 | 86 | 70 | 12 x 12 x 5 | 323.8 | 141.3 | 254 | 216 |
| 3 1/2 x 3 1/2 x 3 | 101.6 | 88.9 | 95 | 92 | 14 x 14 x 12 | 355.6 | 323.8 | 279 | 270 |
| 3-1/2 x 3-1/2 x 2-1/2 | 101.6 | 73.0 | 95 | 89 | 14 x 14 x 10 | 355.6 | 273.0 | 279 | 257 |
| 3 1/2 x 3 1/2 x 2 | 101.6 | 60.3 | 95 | 83 | 14 x 14 x 8 | 355.6 | 219.1 | 279 | 248 |
| 3-1/2 x 3-1/2 x 1-1/2 | 101.6 | 48.3 | 95 | 79 | 14 x 14 x 6 | 355.6 | 168.3 | 279 | 238 |
| Grootte (NPS) | Buitendeursdiameter bij Bevel | Midden tot Eind | Nominale buisgrootte (NPS) | Buitendeursdiameter bij Bevel | Midden tot Eind | ||||
| Loop. | Afvoer | Loop, C. | Uitlaat, M [Nota (1) ] | Loop. | Afvoer | Loop, C. | Uitlaat, M [Nota (1) ] | ||
| 16 x 14 | 406.4 | 355.6 | 305 | 305 | 28 x 28 x 26 | 711 | 660.0 | 521 | 521 |
| 16 x 12 | 406.4 | 323.8 | 305 | 295 | 28 x 28 x 24 | 711 | 610.0 | 521 | 508 |
| 16 x 10 | 406.4 | 273.0 | 305 | 283 | 28 x 28 x 22 | 711 | 559.0 | 521 | 495 |
| 16 x 8 | 406.4 | 219.1 | 305 | 273 | 28 x 28 x 20 | 711 | 508.0 | 521 | 483 |
| 16 x 6 | 406.4 | 168.3 | 305 | 264 | |||||
| 28 x 28 x 18 | 711 | 457.0 | 521 | 470 | |||||
| 18 x 16 | 457.0 | 406.4 | 343 | 330 | 28 x 28 x 16 | 711 | 406.4 | 521 | 457 |
| 18 x 14 | 457.0 | 355.6 | 343 | 330 | 28 x 28 x 14 | 711 | 355.6 | 521 | 457 |
| 18 x 12 | 457.0 | 323.8 | 343 | 321 | 28 x 28 x 12 | 711 | 323.8 | 521 | 448 |
| 18 x 10 | 457.0 | 273.0 | 343 | 308 | |||||
| 18 x 8 | 457.0 | 219.1 | 343 | 298 | 30 x 30 x 28 | 762 | 711.0 | 559 | 546 |
| 30 x 30 x 26 | 762 | 660.0 | 559 | 546 | |||||
| 20 x 18 | 508.0 | 457.0 | 381 | 368 | 30 x 30 x 24 | 762 | 610.0 | 559 | 533 |
| 20 x 16 | 508.0 | 406.4 | 381 | 356 | 30 x 30 x 22 | 762 | 559.0 | 559 | 521 |
| 20 x 14 | 508.0 | 355.6 | 381 | 356 | 30 x 30 x 20 | 762 | 508.0 | 559 | 508 |
| 20 x 12 | 508.0 | 323.8 | 381 | 346 | |||||
| 20 x 10 | 508.0 | 273.0 | 381 | 333 | 30 x 30 x 18 | 762 | 457.0 | 559 | 495 |
| 20 x 8 | 508.0 | 219.1 | 381 | 324 | 30 x 30 x 16 | 762 | 406.4 | 559 | 483 |
| 30 x 30 x 14 | 762 | 355.6 | 559 | 483 | |||||
| 22 x 20 | 559.0 | 508.0 | 419 | 406 | 30 x 30 x 12 | 762 | 323.8 | 559 | 473 |
| 22 x 18 | 559.0 | 457.0 | 419 | 394 | 30 x 30 x 10 | 762 | 273.0 | 559 | 460 |
| 22 x 16 | 559.0 | 406.4 | 419 | 381 | |||||
| 22 x 14 | 559.0 | 355.6 | 419 | 381 | 32 x 32 x 30 | 813 | 762.0 | 597 | 584 |
| 22 x 12 | 559.0 | 323.8 | 419 | 371 | 32 x 32 x 28 | 813 | 711.0 | 597 | 572 |
| 22 x 10 | 559.0 | 273.0 | 419 | 359 | 32 x 32 x 26 | 813 | 660.0 | 597 | 572 |
| 32 x 32 x 24 | 813 | 610.0 | 597 | 559 | |||||
| 24 x 22 | 610.0 | 559.0 | 432 | 432 | |||||
| 24 x 20 | 610.0 | 508.0 | 432 | 432 | 32 x 32 x 22 | 813 | 559.0 | 597 | 546 |
| 24 x 18 | 610.0 | 457.0 | 432 | 419 | 32 x 32 x 20 | 813 | 508.0 | 597 | 533 |
| 32 x 32 x 18 | 813 | 457.0 | 597 | 521 | |||||
| 24 x 16 | 610.0 | 406.4 | 432 | 406 | 32 x 32 x 16 | 813 | 406.4 | 597 | 508 |
| 24 x 14 | 610.0 | 355.6 | 432 | 406 | 32 x 32 x 14 | 813 | 355.6 | 597 | 508 |
| 24 x 12 | 610.0 | 323.8 | 432 | 397 | |||||
| 24 x 10 | 610.0 | 273.0 | 432 | 384 | 34 x 34 x 32 | 864 | 813.0 | 635 | 622 |
| 34 x 34 x 30 | 864 | 762.0 | 635 | 610 | |||||
| 26 x 24 | 660.0 | 610.0 | 495 | 483 | 34 x 34 x 28 | 864 | 711.0 | 635 | 597 |
| 26 x 22 | 660.0 | 559.0 | 495 | 470 | 34 x 34 x 26 | 864 | 660.0 | 635 | 597 |
| 26 x 20 | 660.0 | 508.0 | 495 | 457 | |||||
| 34 x 34 x 24 | 864 | 610.0 | 635 | 584 | |||||
| 26 x 18 | 660.0 | 457.0 | 495 | 444 | 34 x 34 x 22 | 864 | 559.0 | 635 | 572 |
| 26 x 16 | 660.0 | 406.4 | 495 | 432 | 34 x 34 x 20 | 864 | 508.0 | 635 | 559 |
| 26 x 14 | 660.0 | 355.6 | 495 | 432 | 34 x 34 x 18 | 864 | 457.0 | 635 | 546 |
| 26 x 12 | 660.0 | 323.8 | 495 | 422 | 34 x 34 x 16 | 864 | 406.4 | 635 | 533 |
Toepassing/gebruik
Onderdruk- en middeldrukvloeistofleidingen, ketels, aardolie- en aardgasindustrie, boorindustrie, chemische industrie
de elektriciteitsindustrie, de scheepsbouw, de meststoffen- en pijpleidingsapparatuur, de bouw, de petrochemische en farmaceutische industrie, enz.
Materialspecificatie
Bepaling: A 234/A 234M ¥ 05 Standaardspecificatie voor buisbevestigingen van gesmeed koolstofstaal en legeringsstaal voor
Gebruik bij matige en hoge temperaturen
Deze specificatie heeft betrekking op de onderdelen van gefabriceerd koolstofstaal en van gelegeerd staal van naadloze en gelaste constructie
door de laatste herziening van ASME B16.9, B16.11, MSS SP-79 en MSS SP-95.
- in de vervaardiging van drukvaten voor gebruik bij matige en verhoogde temperaturen.
MSS-normen moeten worden verstrekt overeenkomstig aanvullend vereiste S58 van specificatie A 960.
Chemische eisen (samenstelling, %)
| Kwaliteit en materiaal | C | Deeltjes | P | S | Silicium | Chroom | Molybdeen | Nikkel | met een gewicht van niet meer dan 10 kg |
| WPBB.,C,D,E,F0.30 max. | 0.29 ¢1.06 | 0.05 | 0.058 | 0.10 min. | 0.40 max. | 0.15 max. | 0.40 max. | 0.40 max. | |
| WPCC,D,E,F0.35 max. | 0.29 ¢1.06 | 0.05 | 0.058 | 0.10 min. | 0.40 max. | 0.15 max. | 0.40 max. | 0.40 max. | |
| WP1 | 0.28 max. | 0.30 ̊0.90 | 0.045 | 0.045 | 0.10 ‰ 0.50 | . . . | 0.44 ¢ 0.65. . . . . . | ||
| WP12 CL1, | 0.05 ̊0.20 | 0.30 ̊0.80 | 0.045 | 0.045 | 0.60 max. | 0.80 ¢1.25 | 0.44 ¢ 0.65. . . . . . | ||
| WP12 CL2 | |||||||||
| WP11 CL1 | 0.05 ̊0.15 | 0.30 ̊0.60 | 0.03 | 0.03 | 0.50 ¢1.00 | 1.00 ¢1.50 | 0.44 ¢ 0.65. . . . . . | ||
| WP11 CL2, | 0.05 ̊0.20 | 0.30 ̊0.80 | 0.04 | 0.04 | 0.50 ¢1.00 | 1.00 ¢1.50 | 0.44 ¢ 0.65. . . . . . | ||
| WP11 CL3 | |||||||||
| WP22 CL1, | 0.05 ̊0.15 | 0.30 ̊0.60 | 0.04 | 0.04 | 0.50 max. | 1.90 ¢2.60 | 0.87 ¢ 1.13. . . . . . | ||
| WP22 CL3 | |||||||||
| WP5 CL1, | 0.15 max. | 0.30 ̊0.60 | 0.04 | 0.03 | 0.50 max. | 4.06.0 | 0.44 ¢ 0.65. . . . . . | ||
| WP5 CL3 | |||||||||
| WP9 CL1, | 0.15 max. | 0.30 ̊0.60 | 0.03 | 0.03 | 1.00 max. | 8.0 ¥10.0 | 0.90 ¢ 1.10. . . . . . | ||
| WP9 CL3 WPR | |||||||||
| 0.20 max. | 0.40 ¢1.06 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60 ¢2.24 | 0.75 ¢1.25 | |
| WP91 | 0.08 ̊0.12 | 0.30 ̊0.60 | 0.02 | 0.01 | 0.20 ̊0.50 | 8.0 ¢9.5 | 0.85 ¢1.05 | 0.40 max. | . . . |
| WP911 | 0.09 ̊0.13 | 0.30 ̊0.60 | 0.02 | 0.01 | 0.10 ‰ 0.50 | 8.5 ¢9.5 | 0.90 ¢1.10 | 0.40 max. |
. .
|
Mechanische prestatievereisten
| WPC, | WP11 CL1, | WP11 CL3, | |||||||
| Graad en markeringssymbool | WPB | WP11 CL2, | WP1 | WP22 CL1, | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| Treksterkte, bereik ksi [MPa] | 60 ¢ 85 | 70 ¢ 95 | 55 ¢ 80 | 60 ¢ 85 | 63 ¢ 88 | 75 ¢ 100 | 85 ‰ 110 | 90 ¢ 120 | 60 ¢ 85 |
| [415 ₹585] | [485?? 655] | [380550] | [415 ₹585] | [435?? 605] | [520?? 690] | [585 ¢ 760] | [620?? 840] | [415 ₹585] | |
| Kracht van de slagkracht, min, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0,2 % verschuiving of 0,5 % uitbreiding-onderbelasting) |
|||||||||
Productieproces
Elbow Marking proces en heruitrusting
Verwerking van ELBOW-vormers
T-formulier Proces en uitrusting
Verminderingsvormproces en -apparatuur
Proces en apparatuur voor zandblazen
Bevelingsproces
Schilderwinkel
Pakket Voor verzending
Referentienormen
ASME B16.9 Specificatie voor achtersteggesweisde armaturen
ASME B16.9 is ontworpen voor in industriële pijpleidingen gebruikte met een stuw gesolde toepassingen.
TEE, CROSS, CAP, REDUCER, enz.
Standaard toepassingsgebied
De norm bevat specificaties van NPS 1/2 tot en met NPS 48 (DN15-DN1200) fabrieksgefabriceerde gesmolten, met knoopjes gelaste buisbehoren
de totale afmetingen, de tolerantie, de testmethoden en de markeringen.
Speciale toebehoren
Bijzondere armaturen hebben betrekking op bijzondere afmetingen, vormen en toleranties die tussen koper en fabrikant zijn overeengekomen.
Vervaardigde onderdelen
Vervaardiging van de volgende stoffen:
De Commissie heeft deze norm niet kunnen toepassen.
Eenheden volgens ASME B16.9 worden vermeld in zowel SI (metrische) als Amerikaanse gebruikelijke eenheden.
Referentienormen
Het wordt niet praktisch geacht de specifieke editie van elke norm en specificatie in de afzonderlijke referenties aan te geven.
Een product dat is vervaardigd overeenkomstig een eerdere editie van de verwezen normen en dat in alle andere opzichten aan deze norm voldoet
wordt geacht te zijn nagekomen.
ASME B16.5: Pijpflenzen en -fittings: NPS 1 ̊2 tot en met NPS 24 Metric/Inch Standard
ASME B16.25: voor achterstelassen
ASME B31: Code voor drukleidingen
ASME B31.3Procesleidingen
ASME B36.10M, gelaste en naadloze bewerkte stalen buizen
ASME B36.19M, roestvrij stalen buizen
ASME-code voor ketels en drukvaten
ASTM A234/A234M-17, specificatie voor buisbevestigingen van gesmeed koolstofstaal en legeringsstaal voor
Gebruik bij matige en hoge temperaturen
ASTM A403/A403M-16, specificatie voor gesmeed austenitisch roestvrij staal buizenbediening
ASTM A420/A420M-16, specificatie voor buisbevestigingen van gesmeed koolstofstaal en legeringsstaal voor
Service bij lage temperatuur
ASTM A815/A815M-14e1, specificatie voor geslepen ferritische, ferritische/austenitische en martensitische roestvrijstalen buizen
ASTM A960/A960M-16a, specificatie voor gemeenschappelijke voorschriften voor toebehoren voor geslepen stalen buizen
ASTM E29-13, Practice for Using Significant Digits in Test Data to Determine Conformity with Specifications (Practice voor het gebruik van significante cijfers in testgegevens om de overeenstemming met specificaties te bepalen)
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: voor andere materialen (aluminium, titanium, nikkel en legering).
Vragen en antwoorden van klanten
Vraag: Opdrachtgever vroeg om de aansluitingen van de achterste las in A105:
A: Het meest voorkomende materiaal voor het aansluiten van knoopspeld van koolstofstaal is A234WPB. Het is gelijkwaardig aan A105 flenzen,
Echter, er is niet zoiets als een A105 of A106 achterste lassen fitting A106 Gr.B is voor de buis kwaliteit.
De A234WPB-toebehoren zijn gemaakt van A106GR.B-buizen.
Be Hoogdrukbehangen of Flens
V: Klant verzoekt om normalized knopsweld fittings:
A: Dit is ook een misvatting, aangezien flenzen verkrijgbaar zijn in A105 en A105 N, waarbij N staat voor genormaliseerd.
Er bestaat echter niet zoiets als A234WPBN.
Dat werd gedaan, vooral voor de ellebogen en de tees die de klant nodig had.
De normalisatie van het gebruik van knobbellasstukken dient te worden uitgevoerd met WPL6knobbellasstukken die een hoog rendement hebben en als standaardprocedure worden genormaliseerd.
Vraag: klant vergeet om het schema van de pijpleiding te vermelden:
A: Buttweld fittings worden verkocht per buisgrootte, maar het buisschema moet worden gespecificeerd om te voldoen aan de ID van de fitting aan de
Als er geen schema wordt vermeld, gaan we ervan uit dat er een standaardwand wordt gevraagd.
Q. De klant vergat een gelaste of naadloze naaldweldinstallatie te vermelden:
A: Butt weld fittings zijn verkrijgbaar in zowel gelaste als naadloze configuratie
Het gebruik van een ruit van roestvrij staal is in het algemeen duurder dan de gebruik van een ruit van ruit.
Niet gebruikelijk in afmetingen groter dan 12 ̊.
Deze zijn verkrijgbaar in maten van 1⁄2 ′′ tot 72 ′′ en zijn goedkoper dan naadloze fittings.
V: Wat betekent Short Radius (SR) of Long Radius (LR)?
A: U zult vaak horen SR45 elleboog of LR45 elleboog. De 45 of 90 verwijst naar de hoek van de buiging voor buttweld fitting
om de stroomrichting te wijzigen.Een ellebogen met een lange straal (LR 90 Elbow of LR 45 Elbow) heeft een buiging van de buis die
Dus een 6 inch LR 90 heeft een buigradius die 1,5 x de nominale buisgrootte is.
Een korte radius elleboog (SR45 of SR90) heeft een buis buiging die gelijk is aan de grootte van de bevestiging, dus een 6 ′′ SR 45
heeft een buigradius van 6 ̊ nominale buisgrootte.
V: Wat is een 3R- of 3D-albompijp?
A: Ten eerste worden de termen 3R of 3D als synoniem gebruikt.
Een 3R-elleboog is gelijk aan 3D-ellebows
DEYE PIPING COMPANY Service
1. Technische ondersteuning
2- Grondstofkwaliteitscontrole.
3. inspectie tijdens de productietijd.
4De definitieve test omvat oppervlakte, dimensie, PT-test, RT-test, ultrasone test.
5. Testverslag van elke zending
4. Flexibiele leveringsvoorwaarden. EXW FOB CIF CFR DDP DDU
5. Flexible betalingswijze: LC. TT. DP
6Gepersonaliseerd pakket bevat logo.
7. 18 maanden kwaliteitsgarantie.
9- Gratis vervanging per luchtvaart indien een fout wordt vastgesteld
10. 24 uur om uw vragen te beantwoorden
Geadviseerde Producten
