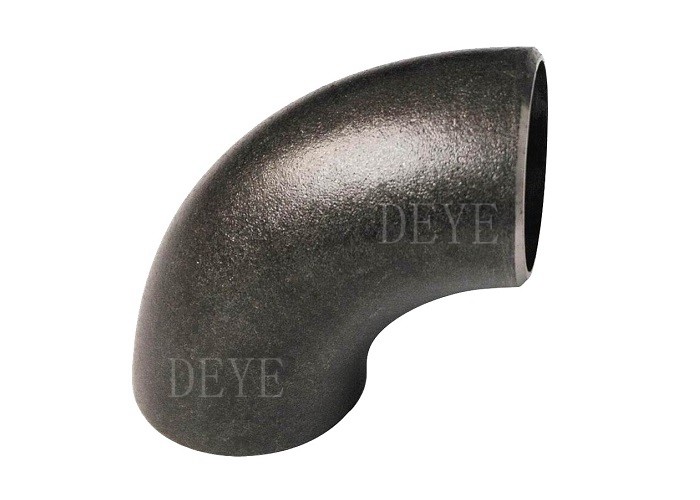

PN10 PN16 Luchtpijpen van koolstofstaal LR Elbow met DIN2605

PN10 PN16 Koolstofstaalbuisbevestiging LR Elbow met DIN2605

DIN2605/DIN2615/DIN2616/DIN2617/DIN2618/DIN86088/DIN86089/DIN86090 naadloze stalen buisbehuizing

Butt-Weld Bw Elbow/Tee/Reducer/Cap/Cross De norm DIN2605 specificeert naadloze en gelaste stalen ellebogen

Hoewel de aangegeven wanddiktes overeenkomen met die van de buizen, zijn de buizen niet geschikt voor het verwerken van de buizen.

Deze fittings maken het niet mogelijk om te werken bij dezelfde interne druk als de geweldde buis, d.w.z. ze hebben een verlaagde drukfactor.

LekkersDeze pijplijnen worden gebruikt om de stroomrichting te wijzigen.

- 90 en 45 graden vanwege hun hoge vraag in sanitaire installaties.

De 45°-albu is voornamelijk gebruikt in watervoorzieningsinstallaties, elektronische

De Commissie is van mening dat de Commissie in haar voorstel voor een richtlijn de nodige maatregelen moet nemen om de toepassing van deze richtlijn te vergemakkelijken.

Type 2: r=1.0D, Type 3: r=1.5D, Type 5: r=2.5D, Type10 r=5.0D, Type 20: r=10.0D

Aanduiding van een naadloze (S) 90 (90) elbow van type 3 (3) overeenkomstig deze norm (1), waarbij dg gelijk is aan 88,9 mm
en s is gelijk aan 2,3 mm, vervaardigd van materiaal van de materiaalgroep G als bedoeld in DIN 2609 (G):

1) De buitendiameter van de geleverde buizen is afkomstig uit de serie 1 van ISO 4200.

2) De voor serie 2 gespecificeerde wanddiktes voor nominale afmetingen tot en met DN1000 zijn in overeenstemming met de

normale wanddikte reeks in DIN 2458.

Onderdruk- en middeldrukvloeistofleidingen, ketels, olie- en aardgasindustrie, boorindustrie, chemische industrie,

de elektriciteitsindustrie, de scheepsbouw, de meststoffen- en pijpleidingsapparatuur, de bouw, de petrochemische en farmaceutische industrie, enz.

Bepaling: A 234/A 234M ¥ 05 Standaardspecificatie voor buisbevestigingen van gesmeed koolstofstaal en legeringsstaal voor
Gebruik bij matige en hoge temperatuur

Deze specificatie heeft betrekking op de onderdelen van gefabriceerd koolstofstaal en van gelegeerd staal van naadloze en gelaste constructie
door de laatste herziening van ASME B16.9, B16.11, MSS SP-79 en MSS SP-95. Deze bevestigingen zijn bestemd voor gebruik in drukleidingen
- in de vervaardiging van drukvaten voor gebruik bij matige en verhoogde temperaturen.
MSS-normen moeten worden verstrekt overeenkomstig aanvullend vereiste S58 van specificatie A 960.

Chemische eisen (samenstelling, %)

^{Mechanische prestatievereisten}

Elbow Marking proces en heruitrusting

Elbow Shaper Bewerking

T-formulier Proces en uitrusting

Verminderingsvormproces en -apparatuur

Proces en apparatuur voor zandblazen

Bevelingsproces

Schilderwinkel

Pakket Voor verzending

ASME B16.9 Specificatie voor achtersteggesweisde armaturen

ASME B16.9 is ontworpen voor in industriële pijpleidingen gebruikte met een stuw gesolde toepassingen.

TEE, CROSS, CAP, REDUCER, enz.

Standaard toepassingsgebied

De norm bevat specificaties van NPS 1/2 tot en met NPS 48 (DN15-DN1200) fabrieksgefabriceerde gesmolten, met knoopjes gelaste buisbehoren

de totale afmetingen, de tolerantie, de testmethoden en de markeringen.

Speciale toebehoren

Bijzondere armaturen hebben betrekking op bijzondere afmetingen, vormen en toleranties die tussen koper en fabrikant zijn overeengekomen.

Vervaardigde onderdelen

Vervaardiging van de volgende stoffen:

de norm niet kunnen toepassen.

Eenheden volgens ASME B16.9 worden vermeld in zowel SI (metrische) als Amerikaanse gebruikelijke eenheden.

Referentienormen

Het wordt niet praktisch geacht de specifieke editie van elke norm en specificatie in de afzonderlijke referenties aan te geven.

Een product dat is vervaardigd overeenkomstig een eerdere editie van de verwezen normen en in alle andere opzichten aan deze norm voldoet

wordt geacht te zijn nageleefd.

ASME B16.5: Pijpflenzen en -fittings: NPS 1 ̊2 tot en met NPS 24 Metric/Inch Standard

ASME B16.25: voor achterstelassen

ASME B31: Code voor drukleidingen

ASME B31.3Procesleidingen

ASME B36.10M, gelaste en naadloze bewerkte stalen buizen

ASME B36.19M, roestvrij stalen buizen

ASME-code voor ketels en drukvaten

ASTM A234/A234M-17, Specificatie voor buisbevestigingen van gesmeed koolstofstaal en legeringsstaal voor

Gebruik bij matige en hoge temperatuur

ASTM A403/A403M-16, specificatie voor gesmeed austenitisch roestvrij staal buizenbediening

ASTM A420/A420M-16, specificatie voor buisbevestigingen van gesmeed koolstofstaal en legeringsstaal voor

Service bij lage temperatuur

ASTM A815/A815M-14e1, specificatie voor geslepen ferritische, ferritische/austenitische en martensitische roestvrijstalen buizen

ASTM A960/A960M-16a, specificatie voor gemeenschappelijke voorschriften voor toebehoren voor geslepen stalen buizen

ASTM E29-13, Practice for Using Significant Digits in Test Data to Determine Conformity with Specifications (Practice voor het gebruik van significante cijfers in testgegevens om de overeenstemming met specificaties te bepalen)

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: voor andere materialen (aluminium, titanium, nikkel en legering).

Vraag: Opdrachtgever vroeg om de aansluitingen van de achterste las in A105:

A: Het meest voorkomende materiaal voor het aansluiten van knoopweld van koolstofstaal is A234WPB. Het is gelijkwaardig aan A105-flens,

Echter, er is niet zoiets als een A105 of A106 butt welding fitting A106 Gr.B is voor de buis kwaliteit.

De A234WPB-toebehoren zijn gemaakt van A106GR.B-buizen.

Be Hoogdrukbehangen of Flens

V: Klant verzoekt om “normalized” knopsweld fittings:

A: Dit is ook een misvatting aangezien flenzen verkrijgbaar zijn in A105 en A105 N, waarbij N staat voor genormaliseerd.

Er bestaat echter niet zoiets als A234WPBN.

Dat werd gedaan, vooral voor de ellebogen en de tees die de klant nodig had.

De normalisatie van de knobbelweldtoepassingen dient te worden uitgevoerd met WPL6-toepassingen die een hoog rendement hebben en als standaardprocedure worden genormaliseerd.

Vraag: klant vergeet om het schema van de pijpleiding te vermelden:

A: Buttweld fittings worden verkocht per buisgrootte, maar het buisschema moet worden gespecificeerd om te voldoen aan de ID van de fitting aan de

Als er geen schema wordt vermeld, gaan we ervan uit dat er een standaardwand wordt gevraagd.

Q. De klant vergat een gelaste of naadloze naaldweldinstallatie te vermelden:

A: Butt weld fittings zijn verkrijgbaar in zowel gelaste als naadloze configuratie

Het gebruik van de in- en uitlaatgassen is echter beperkt, aangezien het gebruik van de in- en uitlaatgassen in het algemeen minder duur is.

Niet gebruikelijk in afmetingen groter dan 12 ̊.

Deze zijn verkrijgbaar in maten van 1⁄2 ′′ tot 72 ′′ en zijn goedkoper dan naadloze fittings.

V: Wat betekent Short Radius (SR) of Long Radius (LR)?

A: U zult vaak horen SR45 elleboog of LR45 elleboog. De 45 of 90 verwijst naar de hoek van de buiging voor buttweld fitting

om de stroomrichting te wijzigen.Een ellebogen met een lange straal (LR 90 Elbow of LR 45 Elbow) heeft een buiging van de buis die

Dus een 6 inch LR 90 heeft een buigradius van 1,5 x de nominale buisgrootte.

Een korte radius elleboog (SR45 of SR90) heeft een buis buiging die gelijk is aan de grootte van de bevestiging, dus een 6 ′′ SR 45

heeft een buigradius van 6 ̊ nominale buisgrootte.

V: Wat is een 3R- of 3D-albompijp?

A: Ten eerste worden de termen 3R of 3D als synoniem gebruikt.

Een 3R-elleboog is gelijk aan 3D-ellebows

1. Technische ondersteuning

2- Grondstofkwaliteitscontrole.

3. inspectie tijdens de productietijd.

4De definitieve test omvat oppervlakte, dimensie, PT-test, RT-test, ultrasone test.

5. Testverslag van elke zending

4. Flexibiele leveringsvoorwaarden. EXW FOB CIF CFR DDP DDU

5. Flexible betalingswijze: LC. TT. DP

6Gepersonaliseerd pakket bevat logo.

7. 18 maanden kwaliteitsgarantie.

9- Gratis vervanging per luchtvaart indien een fout wordt vastgesteld

10. 24 uur om uw vragen te beantwoorden
