GGG40 GGG50 Waterklep Ductiel IJzeren Poortklep Steek Sluiting Voor PVC-pijpprofiel
| Plaats van herkomst | China |
|---|---|
| Merknaam | DEYE |
| Certificering | ISO9001:2015 PED |
| Modelnummer | DY-GV-Z-14 |
| Document | Product Brochure PDF |
| Min. bestelaantal | 10 stuks |
| Prijs | USD2-USD20000 each |
| Verpakking Details | het karton box+ beoefent houten gevallen of carton+-Pallets |
| Levertijd | 20 dagen voor gebruikelijke orde, 7 dagen voor opgeslagen punten |
| Betalingscondities | T/T, L/C, D/P |
| Levering vermogen | 1000pcs één maand |
Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Markeren | Waterventiel van ductiel ijzer,Waterklep GGG50,DIN-poortklep-uitlaat |
||
|---|---|---|---|
Productomschrijving

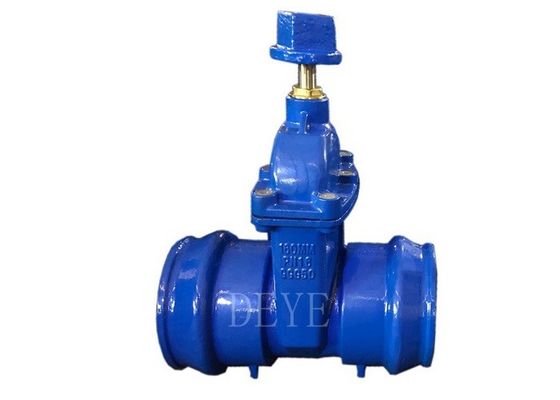

GGG40 GGG50 Ductiel ijzeren stopcontact-eindspoortklep voor PVC-buisverbinding
Model nr. GV-Z-14
-30 °C tot +125 °C
Een snelle detail
Ontwerpnorm: DIN
Karosserie materiaal: ductiel ijzer GGG50
Klem: ductiel ijzer + EPDM/NBR
Druk: PN16
Eindverbinding: SW-aansluiting gelast
Gezicht tot gezicht: DIN33352 F5
Werktemperatuur: -30°C tot +125°C.
Test en inspectie: API 598.
Glanzenpoortklep
Productreeks Grootte: 2"-14" 50mm-355mm
Verbinding: de uiteinden van de flenzen voldoen aan EN 1092-1
Productassortiment
Beschikbaar carrosseriemateriaal: gietijzer GG25, ductiel ijzer GGG40, GGG50
Optioneel wedge stoel: EPDM, NBR
Facultatief ontwerp: DIN/SABS met verschil in lengte van het gezicht naar het gezicht
Facultatieve eindpunten: SW voor PVC-/PE-/HDPE-/Plastic-buizen
Afmetingsbereik: 50 mm- 355 mm (2 ∼ 14 ̊)
Drukbereik: PN10, PN16
Optioneel oppervlakkekool: RAL5002, RAL5015. RAL5005, rood Of aangepast

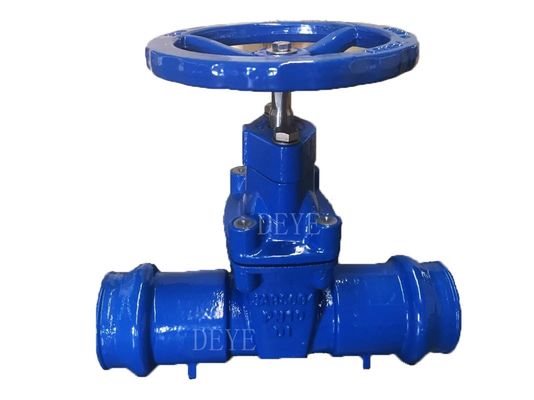

Optioneel gebruik: vierkant Noot, handwiel
Prestaties:
• PN10/16 Resilient Seated Gate Valve wordt aangedreven door een EPDM-bedekte ijzeren wig
verplaatst loodrecht op de stroomas door een wormbewerkte multi-gedraaide stam
• 100% dichtheid wordt bereikt door een EPDM-bedekte wig die volledig in contact komt
Het door fusie gebonden epoxy-gecoate stroomafval
• Bij iedere opening van de klep wordt het afvoerstromen van de lijn het afdichtingsoppervlak schoongemaakt.
Beschermt tegen vuil en afzettingen
• Met zijn korte installatietermijn (DIN 3202 F5) neemt het niet veel ruimte in beslag
• Het heeft een ductiel ijzeren lichaam en een roestvrij staal stam
• De binnenste en buitenste oppervlakken zijn bekleed met minimaal 250 micron fusiebonden epoxy
• Geschikt voor het installeren van actuator en versnellingsbak
• Geschikt voor gebruik bij grond- en ondergrondse toepassingen.
• zeer laag hoofdverlies. kan worden gebruikt met een lager koppel, geen onderhoud nodig
Technische gegevensblad
|
Materialenlijst |
||
|
- Nee, dat is niet waar. |
Deelnaam |
Materiaal |
|
1 |
Lichaam |
van ijzer of van staal |
|
2 |
Hoofdstuk |
van ijzer of van staal |
|
3 |
klem |
Ductiel ijzer/nbr |
|
4 |
Stengelnoot |
met een gewicht van niet meer dan 10 kg |
|
5 |
Stam |
Roestvrij staal |
| Ontwerptest | ||
| Ontwerp: DIN: 3352 deel 5 | ||
| Gezicht tot gezicht afmeting: DIN3352 F5 | ||
| Werkdruk | PN10 | PN16 |
| Shell-test | 1.5Mpa | 2.4Mpa |
| Test van de stoel | 1.1Mpa | 1.8Mpa |
| Toepassing | U-PVC- of PE-buis | |
| Afmeting (mm) | ||||||||
| DN | OD van buizen | L | L1 | D1 | D2 | H1 | H | Gewicht |
| DN50 | 63 | 250 | 77 | 63 | 68 | 50 | 241 | 6 |
| DN65 | 75 | 270 | 80 | 75 | 80 | 58 | 271 | 6.6 |
| DN80 | 90 | 280 | 84 | 90 | 95 | 66 | 297 | 8.8 |
| DN100 | 110 | 300 | 88 | 110 | 116 | 80 | 334 | 11.2 |
| DN125 | 125 | 325 | 90 | 125 | 131 | 100 | 375 | 15 |
| DN15o | 160 | 350 | 94 | 160 | 167 | 110 | 448 | 21.4 |
| DN200 | 200 | 400 | 100 | 200 | 207 | 128 | 562 | 35 |
| DN200 | 225 | 400 | 100 | 225 | 232 | 128 | 562 | 37 |
| DN 250 | 250 | 450 | 125 | 250 | 258 | 156 | 664 | 61 |
| DN 250 | 280 | 450 | 125 | 380 | 288 | 156 | 664 | 61 |
| DN300 | 315 | 500 | 140 | 315 | 323 | 192 | 740 | 75 |
Doorgangsklep voor toepassingen voor Pvc-leidingverbindingen
Doorgangsklep voor warm water, koud water, vloeistoffen zonder zuur- of alkalische eigenschappen
