PN10 PN16 PN25 Waterklep Ductiel ijzer GG25 GGG40 GGG50 Lug vlinderklep

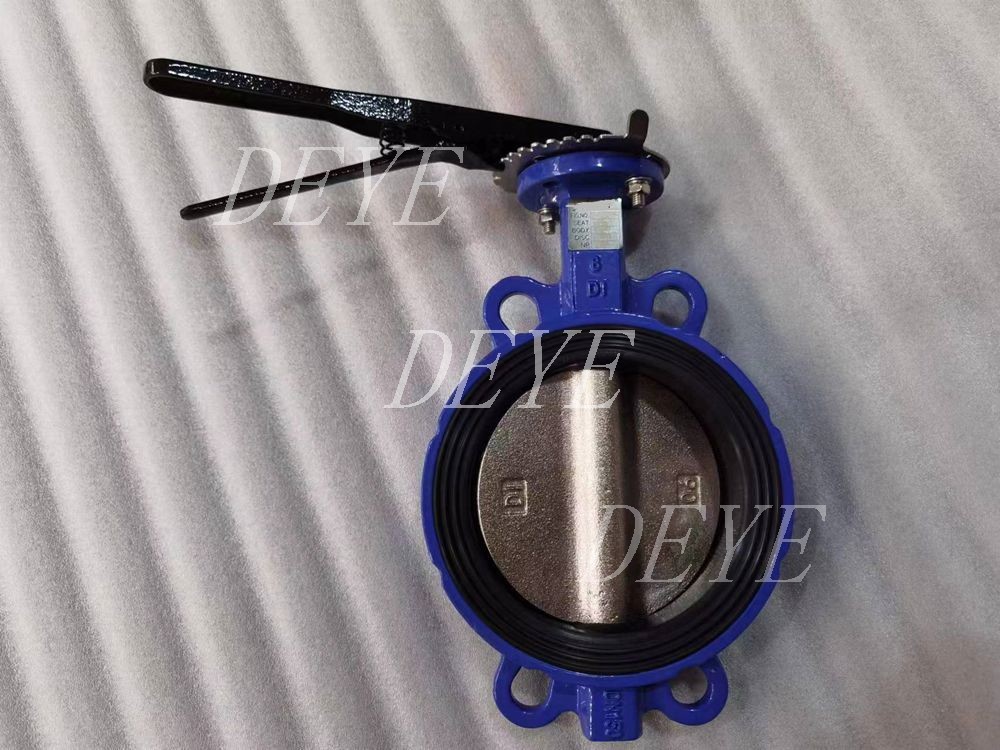

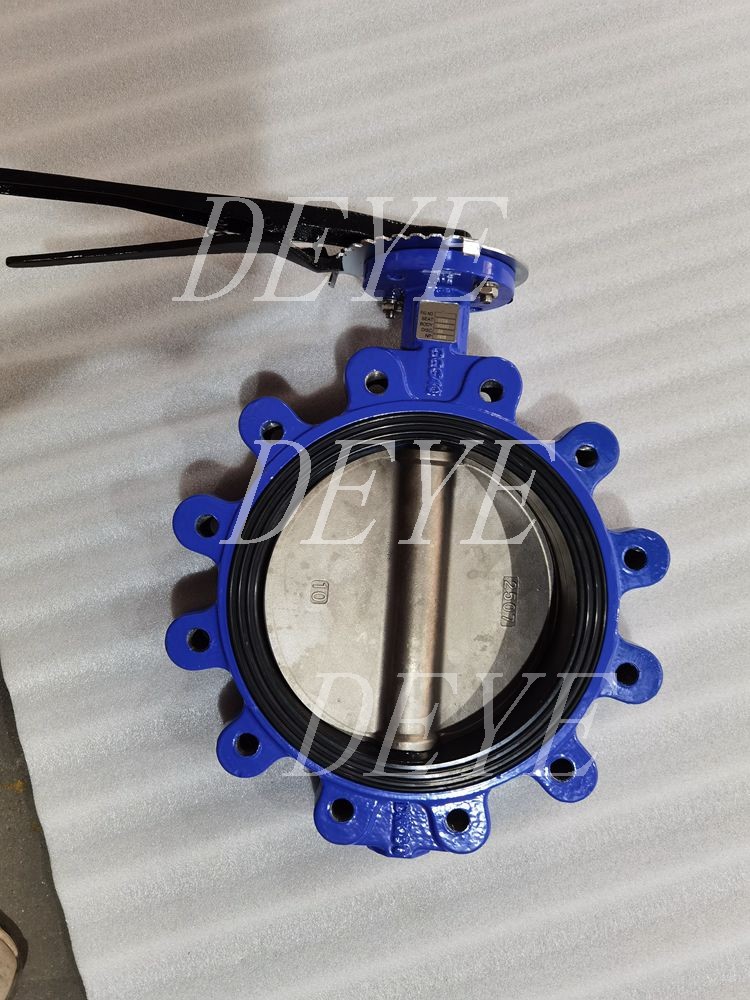

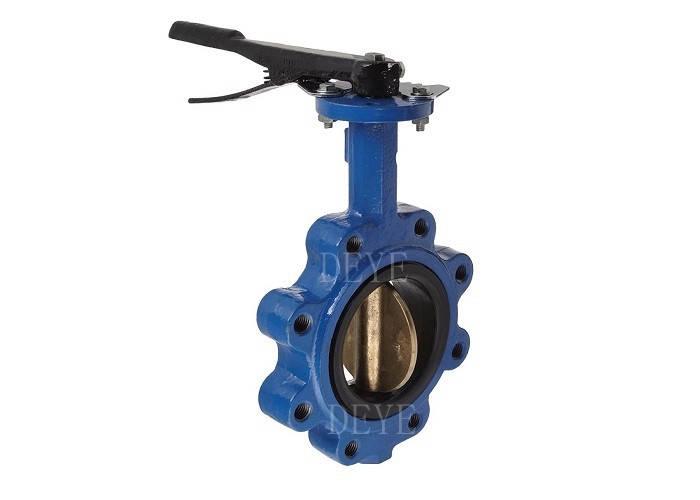

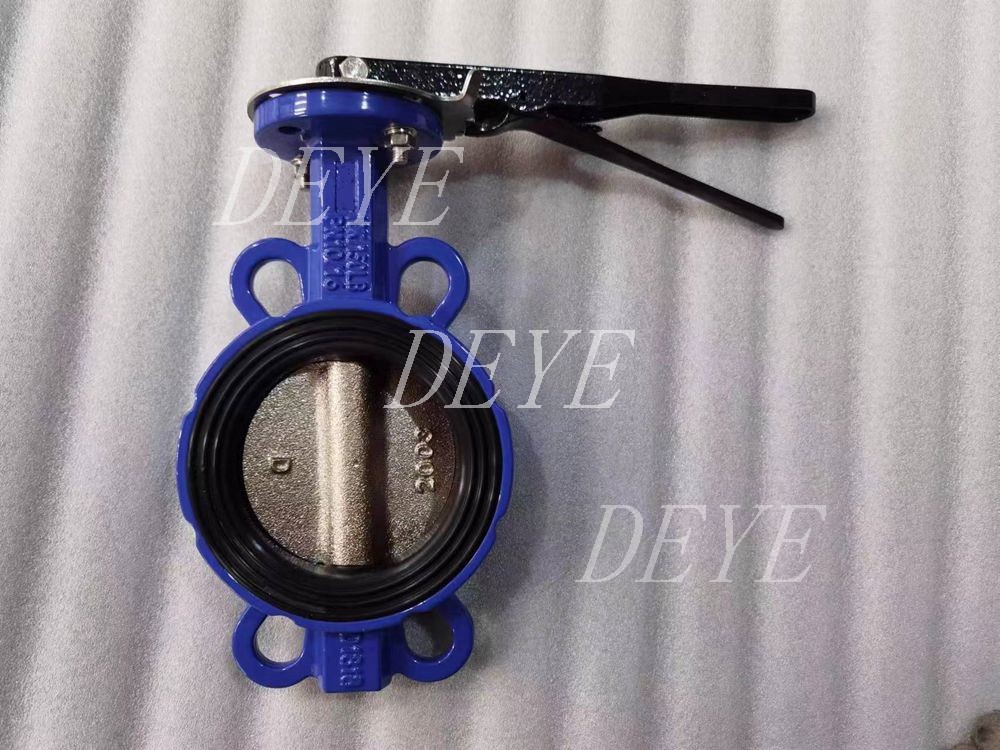

  • PN10 PN16 PN25 Water Valve Ductile Iron GG25 GGG40 GGG50 Lug Butterfly Valves
  • PN10 PN16 PN25 Water Valve Ductile Iron GG25 GGG40 GGG50 Lug Butterfly Valves
  • PN10 PN16 PN25 Water Valve Ductile Iron GG25 GGG40 GGG50 Lug Butterfly Valves
  • PN10 PN16 PN25 Water Valve Ductile Iron GG25 GGG40 GGG50 Lug Butterfly Valves
Plaats van herkomst China
Merknaam DEYE
Certificering ISO9001:2015 PED
Modelnummer DY-BFV-1005
Document Product Brochure PDF
Min. bestelaantal 10 stuks
Prijs USD2-USD20000 each
Verpakking Details het karton box+ beoefent houten gevallen of carton+-Pallets
Levertijd 20 dagen voor gebruikelijke orde, 7 dagen voor opgeslagen punten
Betalingscondities T/T, L/C, D/P
Levering vermogen 1000pcs één maand

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Markeren

PN25 waterklep

,

PN16 waterklep

,

GGG50 - Vlootvliegventielen
Laat een bericht achter
Productomschrijving

Ductile Iron GG25 GGG40 GGG50 Lug Butterfly Valves Voor PN10 PN16 PN25

Serie nr. BFV-1005

Een vlinderklep, ook wel een flapklep genoemd, is een eenvoudige structuurregulerende klep die kan worden gebruikt voor schakelaarbesturing van laagdrukleidingsmedia.De vlinderklep verwijst naar een klep met een schijf als sluitend onderdeel (klep schijf of vlinderplaat) die draait rond de klepas om het openen en sluiten te bereiken.

Vlinders kunnen worden gebruikt om de stroom van verschillende soorten vloeistoffen zoals lucht, water, stoom, verschillende corrosieve media, modder, olieproducten, vloeibare metalen en radioactieve media te regelen.Voornamelijk gebruikt voor het snijden en drogen van pijpleidingen. Het open- en sluitende deel van de vlinderklep is een schijfvormige vlinderplaat die binnen de klepkring om haar eigen as draait om het doel van het openen, sluiten of instellen te bereiken.

Een snelle detail

Ontwerpstandaard: API 609.

Karosserie materiaal: DUCTILE IJZER ASTM A536

Nominale diameter: DN40 tot en met DN1200 (1-1/2?? 48??.)

Druk: CL150 (PN20) 150PSI 225PSI, 285PSI, PN6/PN10/PN16, JI5K/JIS10K

Eindverbinding: Wafer, LUG

Gezicht tot gezicht: EN558 serie 20

Bovenflanke ISO5211.

Bi-directionele afdichting, hernieuwbaar zitplaatsontwerp

Werkwijze: hefboom

Test en inspectie: API 598.

Epoxypoeder met een coating van binnen en buiten Min. 250 micron.

Productassortiment

Beschikbaar carrosseriemateriaal: ductiel ijzer, koolstofstaal, roestvrij staal, legeringsstaal.

Beschikbaar schijfmateriaal: ductiel ijzer, SS304, SS316, brons, duplex SS2205/2507, UNS31803/UNS32750

Optioneel zitje: EPDM, NBR, PTFE, Teflon.

Optioneel eindverbinding: Wafer, Lug, Flanged.

Optioneel carrosseriedesign: excentrische of concentrische middenlijn

Gezicht tot gezicht: EN558 reeks 13/14, lang of kort

Normale diameter: 4"~96" (DN100~DN2400).

Drukbereik: 150 lbs (PN10~PN25).

Beschikbare werking: versnellingsbak, elektrische, pneumatische aandrijving

Werktemperatuur: -46°C~+200°C.

Prestaties:

  1. Vloeibare klep van ductiel ijzer, QT450-10 ductiel ijzer, treksterkte 450 MPa Min.
  2. met een gewicht van niet meer dan 10 kg

Het rubbergehalte van de klepstoelrubber is 50% en de simulatie van het openen en sluiten van experimenten is meer dan 10.000 keer, zonder lekken

  1. Aksu epoxy kunststofpoeder

De klep wordt besproeid met epoxyharspoeder van Akzo Min. 250 micron. met sterke hechting

  1. Ontwerp van de ventielacht

De klepas van de vlinderklep heeft de anti-blowing structuur, die een uitstekende veiligheidsprestatie heeft.

Installatie van de vlinderklep

Figuur 1

Onjuist

De schijf wordt buiten de klep geopend

De pijpleidingen zijn niet voldoende verspreid.

De schijf is in de bijna gesloten positie geplaatst.

voldoende ruimte voor de klep.
PN10 PN16 PN25 Waterklep Ductiel ijzer GG25 GGG40 GGG50 Lug vlinderklep 0 PN10 PN16 PN25 Waterklep Ductiel ijzer GG25 GGG40 GGG50 Lug vlinderklep 1

Figuur 2 Centering en flanging van de klep

Schijf in gesloten positie Pakkingen tussen klep en paringsflens

Juist.

Geen flenspakkingen gebruikt, schijf in de bijna gesloten positie.

PN10 PN16 PN25 Waterklep Ductiel ijzer GG25 GGG40 GGG50 Lug vlinderklep 2

PN10 PN16 PN25 Waterklep Ductiel ijzer GG25 GGG40 GGG50 Lug vlinderklep 3

Figuur 3. Flankenboulstrekkingsreeks

PN10 PN16 PN25 Waterklep Ductiel ijzer GG25 GGG40 GGG50 Lug vlinderklep 4

Figuur 4 - Eindklep-uitlijning en aansluiting van de flenstrapen

Onjuist

Pipe flenzen verkeerd uitgelijnd ongelijkmatig koppel toegepast op de bouten.

Juist.

De leidingen zijn uitgelijnd.

aan beide zijden van de klep.

PN10 PN16 PN25 Waterklep Ductiel ijzer GG25 GGG40 GGG50 Lug vlinderklep 5

 PN10 PN16 PN25 Waterklep Ductiel ijzer GG25 GGG40 GGG50 Lug vlinderklep 6

Toepassing:

veel gebruikt in gas, olie, water, chemische industrie en andere aanverwante industrieën, ook in koelwatersystemen van warmtecentrales
