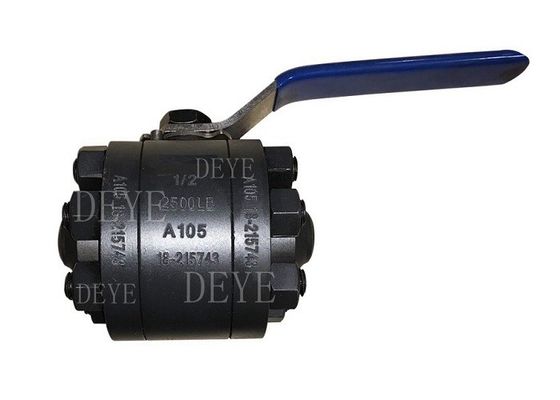

2500lbs olie-gasklep FB A105 gesmeed stalen kogelklep met BW-eindjes achterste gelast
| Plaats van herkomst | China |
|---|---|
| Merknaam | DEYE |
| Certificering | ISO9001:2015 PED |
| Modelnummer | Dy-v-12 |
| Document | Product Brochure PDF |
| Min. bestelaantal | 10 stuks |
| Prijs | USD2-USD20000 each |
| Verpakking Details | het karton box+ beoefent houten gevallen of carton+-Pallets |
| Levertijd | 20 dagen voor gebruikelijke orde, 7 dagen voor opgeslagen punten |
| Betalingscondities | T/T, L/C, D/P |
| Levering vermogen | 1000pcs één maand |
Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Markeren | 2500 lbs olie gas klep,Oliegasklep A105,A105 gesmeed stalen kogelventil |
||
|---|---|---|---|
Productomschrijving
Koelklepeen bolvormige schijf om de vloeistofstroom te openen en te sluiten.omdat hun ontwerp een zeer strak en lekvrij afdichting garandeert, zelfs na jaren van gebruik. De twee belangrijkste soorten kogelkleppen zijn de drijvende en de trunnion ontwerpen (zijde of bovenste ingang). Het lichaam kan gegoten of gesmeed en monolithisch of gesplit (in 2 of 3 stukken).34 zijn belangrijke specificaties.
Productinformatie / Productbeschrijving / Basisinformatie / Specificatie
| API-klepstandaard |
API6D-poortklep, stekkerklep en kogelklep API600 Stalen hekklepjes met bouten voor de aardolie- en aardgasindustrie API602 Valven van gesmeed staal API603 Valve van roestvrij staal API609 Vlinder voor vlinders API594 Wafer, Lug-controleventiel BS1868-controleaansluiting BS1873//BS 5352 gegoten en gesmeed bolklep |
| Types van kleppen | Met een vermogen van niet meer dan 50 W |
| Balkventiel met drijvende bal en bal op een trunnion, lichaam met 1pc. 2pcs. 3pcs Split type | |
| Grootte | 1/2 "-48 DN15-DN1200" |
| Beëindig verbinding | Flankeinde, RF, FF, RTJ, LM, BW-einde, draaideinden NPT, BSPT, BSPP, socketwelded ends |
| Drukbereik |
CL150LBS, 300LBS, 600LBS, 800LBS 900LBS, 1500LBS, 2500LBS PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160, PN250, PN420 |
| Oppervlakte | Zuurbezuiniging, gepolijst, gegalvaniseerd, geverfd, epoxide-verzorging |
Materialenlijst Graad
| Balloventielen | |||||
| Standaard | Voor de toepassing van de in bijlage I vermelde voorschriften wordt het volgende toegevoegd: | ||||
| Bouw | Side Entry type, 2-pc, 3-pc carrosserie, Top Entry type 1 pc carrosserie | ||||
| Type bal | Drijvende bal van maat 1/2 "-12", Trunnion gemonteerde bal van 2"-48" | ||||
| Verbinding | Flangen RF, RTJ, draadpunten NPT BSPT, stopcontacten, achterste gelaste eindpunten | ||||
| Druk | 150LBS-1500LBS, 1000WOG, 2000WOG, 3000WOG | ||||
| Aquatoren | Handleiding met hendel/versnellingsbak; motor elektrisch actuator, pneumatisch actuator | ||||
| Materialen van onderdelen volgens verschillende toepassingen | |||||
| - Nee, niet echt. | Deelnaam | Koolstofstaal | Roestvrij staal | Duplex SS | Carbon S teel |
| 1 | Lichaam | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 2 | Hoofdstuk | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 3 | Bal. | A105+ENP//A182-F304 | A182- F316 | SAF2205/2507 | A182-F304 |
| 4 | Stam | A276 tot en met 304 | A276-316 | SAF2205/2507 | A276 tot en met 304 |
| 5 | Zitting | A105+ENP | A182- F316 | SAF2205/2507 | A350- LF2+ENP |
| 6 | Zitplaat | Glas gevulde PTFE | |||
| 7 | Zitveer | A313- 304 | Inconel X- 750 | Inconel X- 750 | A313- 304 |
| 8 | Zitplaats O-ring | NPR | Viton | PTFE | Viton |
| 9 | Stem O-ring | NBR 2) | Viton 2) | PTFE | Viton 2) |
| 10 | Hoofdstukpakking | Grafiet+304 | Grafiet+316 | PTFE+2205 | Grafiet+304 |
| 11 | Hoofdstuk O-ring | NBR | Viton | PTFE | Viton |
| 12 | Antistatische veer | A313- 304 | A313- 316 | SAF2205/2507 | A313- 304 |
| 13 | Onderdekking | A216- WCB | A182- F316 | SAF2205/2507 | A182-F304 |
| 14 | Hoofdstuk van de kap | A193- B7 | A193- B8 | A193- B8 | A320-L7 |
| 15 | Bonnetnoot | A194-2H | A194- 8 | A194- 8 | A194- 4 |
| 16 | Deeltjes | A276 tot en met 304 | A276-316 | A276-316 | A276 tot en met 304 |
| 17 | Trunnionlagers | 304+PTFE | 316+PTFE | 316+PTFE | 304+PTFE |
| 18 | Gland Flanche | A216- WCB | A351- CF8M | A351- CF8M | A352- LCB |
| 19 | Gland Bolt | A193- B7 | A193- B8 | A193- B8 | A193- B7 |
| 20 | Stopplaat | Carbon Steel+Zn | Carbon Steel+Zn | Koolstofstaal | |
| 21 | Handvat | Koolstofstaal | |||
Hoogtemperatuurmateriaal CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1.3, C5, F5, WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1.3, C5, F5
Laag temperatuurmateriaal A352 LCB, LCC, LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
Materiaal van legering: brons, IN Conoy, DUPLEX SS, legering 20, Hastelloy C 276, Hastelloy B
Technische drukproef
| Shell-test | 1.5x werkdruk | ||||
| Dichtheidstest | 1.1x Werkdruk | ||||
| luchttest voor afdichting | 0.6Mpa door de lucht | ||||
| Grootte van de klep | Minimale testduur (seconden) | ||||
| DN | NPS | Schelp | Achterste stoel (voor kleppen met achterste stoel) | Vergrendelingscontroleventielen (API 594) | Sluiting Andere kleppen |
| ≤ 50 | ≤ 2 " | 15 | 15 | 60 | 15 |
| 65 tot 150 | 2 1/2" tot 6" | 60 | 60 | 60 | 60 |
| 200 tot 300 | 8"-12" | 120 | 60 | 120 | 120 |
| ≥ 350 | ≥ 14" | 300 | 60 | 120 | 120 |
| a De testduur is de periode van inspectie nadat de klep volledig is voorbereid en onder volle druk staat. | |||||
| Maximaal toegestane lekkagepercentages voor de sluitingstest | |||||||
| Grootte van de klep | Alle veerkrachtige stoelkleppen | Metalen kleppeën met uitzondering van de check | Metalen valven | ||||
| DN (mm) |
NPS | Vloeibare test (druppels/minute) | Gas. Test (bellen/minute) | Vloeistoftest (cc/min) | Gasonderzoek (m3/h) | Gasproef (ft3/h) | |
| ≤ 50 | ≤ 2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | 21/2 | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a Voor de vloeistoftest wordt 1 ml als gelijkwaardig aan 16 druppels beschouwd. b Er mag gedurende de minimaal voorgeschreven testduur geen lek zijn. Voor vloeistofproeven betekent 0 druppels geen zichtbaar lek per minimaal voorgeschreven testduur. Voor gasproeven0 bubbels betekent minder dan 1 bubbel per minimaal gespecificeerde testduur. |
|||||||
Kataloguspagina's voor kogelvalen/afmetingslijst
Toepassing:
Valve is een universeel industrieel product dat veel wordt gebruikt in vele industrieën, zoals aardolie, petrochemie, chemie, metallurgie, elektriciteit, waterbesparing, stedelijke bouw,machines en toestellen, kolen, voedsel, zeewater, olie raffinage, milieu, energie.
Stoom, LPG.
Referentiestandaard:
API 600: gegoten koolstof- en legeringskleppen
API 603: kleppen van roestvrij staal
API 602/BS 5352: gesmeed klep
API 6D: plaat- en doorleidingskleppen voor leidingen
API 598 en BS EN 12266-1: test van kleppen
ASME B16.10: afmetingen voor klepjes
ASME B16.5 en ASME B16.47: verbindingen met flenzen
ASME B16.25Ontwerp van achtersteweldverbindingen
ASME B16.34: Nominale drukcijfers, druk- en temperatuurcijfers per materiaalklasse
ISO 7-1:1994, Pijpdraad waarbij drukdichte verbindingen aan de draad worden gemaakt Deel 1: Afmetingen, toleranties
en aanwijzing.
ISO 4200:1991, Stalen buizen met een plat eind, gelast en naadloos
ISO 5208:1993, industriële kleppen ️ drukonderzoek van kleppen.
ISO 5209:1977, Algemene industriële kleppen Markering.
ISO 5210:1991, industriële kleppen ¥ aanhangstukken voor actuatoren voor meervoudige draaikleppen.
ISO 5752: ?? 1), metalen kleppen voor gebruik in flenstroombestanden ?? Gezicht-op-gezicht en middel-op-gezicht afmetingen.
ISO 6708:1995De definitie en selectie van DN (nominale grootte).
ISO 7005-1:1992, Metalen flenzen Deel 1: Stalen flenzen.
ISO 7268:1983, Buizencomponenten Definitie van de nominale druk.
ASME B1.1:1989, Unified inch schroefdraad (UN en UNR draadformulier).
ASME B1.51988 (R1994), Acme-schroefdraad.
ASME B1.81988 (R1994), Stub Acme schroefdraad.
ASME B1.12:1987 (R1992), Schroefdraad Interferentie van klasse 5 Fit draad.
ASME B1.20.11983 (R1992), Pijpdraad, algemeen gebruik (inch).
ASME B16.5:1996, pijpleidingen en toebehoren voor pijpleidingen.
ASME B16.34:1996, Valven Flangen, schroeven en lassen.
ASME B18.2.21987 (R1993), vierkant en zeshoekse moeren (incheserie).
ASTM A193:1996, Specificatie voor legeringsstaal en roestvrijstalen boutenmaterialen voor gebruik bij hoge temperaturen.
ASTM A194:1996Specificatie voor moeren van koolstof- en gelegeerd staal voor bouten voor hoge druk en hoge temperatuur
De dienstverlening.
ASTM A307:1994, Specificatie voor bouten en knopen van koolstofstaal, 60 000 psi treksterkte.
MSS SP-55:1985 (R1990), kwaliteitsnorm voor gietstukken van staal, visueel oppervlakteonderzoek.
1) Te publiceren (herziening van ISO 5752:1982)
