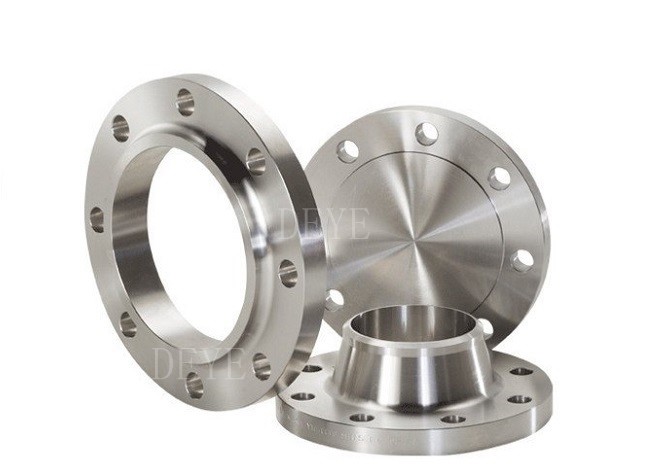

GOST roestvrijstalen buisflens voor industriële buizen

Plaats van herkomst	China
Merknaam	DEYE
Certificering	ISO9001:2015 PED
Modelnummer	Zjd-F-19
Document	Product Brochure PDF
Min. bestelaantal	10 stuks
Prijs	USD2-USD100 each
Verpakking Details	Berokings vouw-Houten gevallen
Levertijd	25-30 dagen voor ordeproductie
Betalingscondities	T/T, L/C, D/P
Levering vermogen	200ton elke maand

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

Productdetails

Standaard	ASME B16.5, ASME B16.47, API 6A, EN 1092-1, BS 4504, BS 10, DIN, JIS, GOST.	Materiaal	SS316, SS316L, SS304/304L, DUPLEX SS UNS31803, UNS32750, 904L, INCONEL625,
Grootte	een afmeting van niet meer dan 50 mm	Soorten	lashals, slip on, blind, socket weld, draad, lap joint, bril, paddle, lange lashals, spacer, opening
Bepaling van de druk	Klasse 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160,
Markeren	GOST roestvrijstalen buisflens , ASME-B16.5 - Stainless Steel Pipe Flange , DN15 ss buisflens

Laat een bericht achter

Productomschrijving

GOST roestvrijstalen buisflens voor industriële buizen

GOST-standaardflenzen zijn een reeks flenzen die worden beheerst door de GOST-standaard, een standaardsysteem uit Rusland.
De flenzen kunnen van verschillende vormen, maten, drukklassen en kwaliteiten zijn.
De standaard omvat GOST12820-80, GOST12821, GOST33259.
Drukbereik van PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250

Productinformatie/productbeschrijving/basisinformatie/specificatie

Productnaam	ANSI DIN UNI EN1092-1 JIS GOST roestvrijstalen buisflens voor industriële buizen
Soorten	● Blinde flenzen van roestvrij staal ● Brilluiken van roestvrij staal ● High Hub Blinds van roestvrij staal ● Flangen van roestvrij staal ● Slip-on flenzen van roestvrij staal ● Flangen van roestvrij staal ● Slijpkraanflenzen van roestvrij staal ● Vlakke flenzen van roestvrij staal ● Loze flenzen van roestvrij staal ● Geaffineerde flenzen van roestvrij staal ● Lap Joint Flanges van roestvrij staal ● Roestvrij staal ● Slijmvliezen van roestvrij staal, serie A of B ● Vierkante flenzen van roestvrij staal ● Groeven en tongflenzen van roestvrij staal ● Spade flenzen van roestvrij staal ● Gemaakte flenzen van roestvrij staal ● Flangen van roestvrij staal ● RTJ-flenzen van roestvrij staal ● Roestvrijstalen pijpflensspanningsring
Gezichtsafwerking	Flat Face (FF), Raised Face (RF), Ring Type Joint (RTJ), LM, TF,GF
Materiaal	ANSI	Vlekkeloos staal SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760
		Geallieerd staal: WHPY45/52/65/80/A 182 Klasse F 5, A 182 Klasse F 9, A 182 Klasse F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (brilblinde flens, afstandsring/spadeflens),
		Staal voor onderhoud bij lage temperatuur: A350 Grade LF 1, A350LF2, A350LF4, A350LF6, A350LF8.
		Normaal gebruik: CS A105/SA 105N
	DIN	SS 304/304L, 316/316L, roestvrij staal1.4301, 1.4404, SAF2205, SAF2507, CS RST37.2"S235JR
	GOST	SS 304/304L,316/316L CS CT20;16MN;
	Vervaardiging	SS 304/304L, 316/316L CS RST37.2;S235JR;C22.8
	JIS	SS 304/304L, 316/316L CS SS400,SF440,
	BS	SS 304/304L, 316/316L CSRST37.2;S235JR;C22.8;Q235
	UNI	C SS 304/304L, 316/316L SRST37.2;S235JR;C22.8;Q235
	SABS	304/304L, 316/316L CSRST37.2"S235JR;Q235
Druk	ANSI	Klasse 150, 300, 600, 900, 1500 2500 lbs, met een gelaste dikte van Sch10s, SCH40s, SCH80s, SCH160s.
	DIN	PN6,PN10,PN16,PN25,PN40,PN64,PN100
	GOST	PN6,PN10,PN16,PN25
	Vervaardiging	PN6,PN10,PN16,PN25,PN40,PN64,PN100
	JIS	1K, 2K, 5K, 10K, 16K, 20K, 30K, 40K.
	BS	PN6,PN10,PN16,PN25,PN40,PN64,PN100
	UNI	PN6,PN10,PN16,PN25,PN40
	SABS	600 KPA,1000,1600,2500,4000
Grootte	ANSI	1/2 ¢ 60 ¢
	DIN	DN15-DN2000
	GOST	DN10-DN1600
	Vervaardiging	DN15-DN2000
	JIS	15A-1500A
	BS	DN15-DN2000
	UNI	DN10-DN2000
	SABS	DN10-DN600
Oppervlakte	Olie Zwarte verf, vernis, goudgele verf, roestvrije olie, galvanisatie, koud en warm gegalvaniseerd, enz., Zinkplaten, chroomplaten, zwarte behandeling, anodisatie, poederlaag, straf,met een breedte van niet meer dan 50 mm. enz.

Flangen Specificatie en verschillende soorten

GOST roestvrijstalen buisflens voor industriële buizen 0

ASME/ANSI B16. 5:

- Sluiting van de hals, sluiting van de hals, sluiting van de hals.

Socket weld flange, lap joint flange, draad flange, ring type joint flange.

Drukklasse: 150.300,400600.900,1500,2500

ASME/ANSI B16.47:

Sluiting van de hals, blinde flens.

Drukklasse: 75,150.300, 400.600,900

ASME/ANSI B16.36:

- Het gaat om een schroef. - Een schroef?

Druk Cass: 300, 400,600,900, 1500,2500

AWWAC207

AWWA-standaard staalringflenzen, klasse B* (86 psi)

AWWA-standaard staalringflenzen, klasse D* (175-150 psi)

AWWA-standaard stalen hubflenzen, klasse D* (175-150 psi)

AWWA-standaard stalen hubflenzen, klasse E* (275 psi)

AWWA-standaard staalringflens, klasse E* (275 psi), blinde flens 275 psi

AWWA-standaard staalringflenzen, klasse F* (300 psi), blinde flenzen 300 psi

MSS-SP-44

WELDING van de nekflanke, blinde flanke naar ANSI B16.47 SERIE A

Drukklasse: 75,150.300, 400.600,900

JIS B2220/B2291:

Slijmpje van de hals, Slijmpje van de knop, Slijmpje van de hals, Slijmpje van de hals, Slijmpje van de hals,

- Ik ben de baas.

Drukklasse:5K.10K 16K 20K 30K

BS4504SEC3.1

VELDINGSNAAKFLANGE (111/134) en GEBREEDEN SLIPONFLANGE (112),

De in de bijlage bij Verordening (EG) nr. 1272/2008 vermelde methoden kunnen worden toegepast op het gebruik van de in de bijlage bij Verordening (EG) nr. 1272/2008 vermelde methoden.

VLOEGE PLATENFLAGEN (102) VLOEGE PLATENFLAGEN MET WELD-NECK-FLAGEN (104).

(105).

Drukklasse: PN2,5 tot PN 40

BS1560:

- Het gaat om de verwarming van de hals.

Schroefde baas flense, lapte flense.

Drukklasse: 150,300,400,600,900, 1500,2500

BS 10:

Ik heb een paar van die dingen gezien.

Slechte baas, blinde flank.

Tabel: D.E., F., H.

DIN FLANGE:

DIN2573.DIN2576.DIN2641891 DIN2642.DIN2655.DIN2656,DIN2632 DIN263.DIN2634.

DIN2635.DIN2636.DIN2637.DIN2638.DIN2673

Druk van PN 6 tot PN 320

AFNOR NFE 29-203:

PLATE FLANGE (01), LOOSE PLATE FLANGE (02,03.04) BLIND FLANGE (05)

Verwarmingsneckflange (111), hubbed slip on flange (12) screwed flange (13).

De in punt 3.4.1 vermelde gegevens zijn van toepassing op de in punt 3.4.2 bedoelde producten.

VAN de VAN de VAN de VAN

Drukklasse: ISO-PN 2.5TO PN420

EN 092-1.

PLATE FLANGE SO (type 01) LOOSE PLATE flanges (type 02, 04) Blinde flange (type 05),

Lashalsflens (type 11), knobbelflens (type 12), schroefflens (type 13),

Integral flens (type 21)

Drukklasse: PN2,5 tot PN100

ASME/ANSI B16.9/MSS SP-43: STUB END. Type: A,B,C

UNI2253-67, UNI6091-67, UNI2276-67, UNI2280-67, UNI6089-67 PN6,PN10,PN16,PN25,PN40

GOST 12820-80,GOST 12821-80,Gost Blind

PN6,PN10,PN16,PN25, PN40, PN63, PN100, PN150, PN250

SABS1123

Technologie/ Gebruik en installatie van de verschillende flenstypen

VELDINGSKLANKEN voor de hals

Deze zijn verbonden met de buis door middel van een Butt weld verbinding.

wordt gebruikt wanneer röntgenonderzoek vereist is of wanneer het koppel over verbindingen maximaal is.

Zijn lange, conische nek optimaliseert de spanningsverdeling

GOST roestvrijstalen buisflens voor industriële buizen 1

Slip-on flenzen

Dit soort flenzen zijn geïnstalleerd met twee laskralen, waardoor de buis naar binnen glijdt.

Zo zijn de installatiekosten lager, zodat voor het snijden van buizen minder nauwkeurigheid vereist is.

GOST roestvrijstalen buisflens voor industriële buizen 2

met een gewicht van niet meer dan 50 g/m2

Deze worden gewoonlijk geïnstalleerd met de eerder gegraven buis, op plaatsen waar

Het is niet aan te raden om te installeren als er hoge

drukverschillen in het systeem

GOST roestvrijstalen buisflens voor industriële buizen 3

Lappengroeven

Ze worden gewoonlijk gebruikt waar het

De kosten van de ontmanteling van de apparatuur moeten worden berekend op basis van de kosten van de ontmanteling.

de afname als gevolg van het gemakkelijke draaien van de flens en de uitlijning van de boor.

GOST roestvrijstalen buisflens voor industriële buizen 4

met een vermogen van niet meer dan 10 kW

Dit soort flenzen is speciaal ontworpen voor lagere kleine diameters en

De buis wordt in de flens tot aan de stoel geplaatst en vervolgens gefilet

Geweld tegen de kubus.

GOST roestvrijstalen buisflens voor industriële buizen 5

Blindflangen

Blinde flenzen worden gebruikt voor de pijp uiteinden, en ze geboeid aan een van de bovenstaande

flenstypes.

GOST roestvrijstalen buisflens voor industriële buizen 6

Het roestvrij staalmateriaal dat normaal gesproken wordt gebruikt

Materialenklasse: chemische samenstelling

ASTM-ontwerp	Analyse in % max.
ASTM-ontwerp	C	Deeltjes	- Jawel.	P	S	Cr	Ni	Mo.
F304 L F316 F316L F321	0.030 0.08 0.030 0.08	2.00 2.00 2.00 2.00	1.00 1.00 1.00 1.00	0.045 0.045 0.045 0.045	0.030 0.030 0.030 0.030	18.00 - 20.00 16.00 - 18.00 16.00 - 18.00 17.00 - 19.00	8.00 - 13.00 10.00 - 14.00 10.00 - 15.00 9.00 - 12.00	2.00 - 3.00 2.00 - 3.00

fysieke eigenschappen

ASTM-ontwerp	Treksterkte		Vloeibaarheidsgrens_{Verlenging in}50 mm.			Stress.	Brinell		Charpy - V
	Treksterkte		Vloeibaarheidsgrens_{Verlenging in}50 mm.			Stress.	Hardheid (HB)	Energie J		Testtemperatuur. oC
	Ksi min.	MPa	Ksi min.	MPa	% min.	% min.	Hardheid (HB)	- Min. 1 Proefbuis	Gemiddeld 3 Proefbuizen	Testtemperatuur. oC
A182 - 07
F304	751	5151	30	205	30	50	156 - 207
F304L	702	4852	25	170	30	50
F316	751	5151	30	205	30	50
F316L	702	4852	25	170	30	50
F321	751	5151	30	205	30	50

SAF2205 (UNS31803)

Chemische samenstelling in %

C≤	Si ≤	Mn ≤	P ≤	S ≤	Cr	Ni	Mo.	C.	N
0.03	1.0	2.0	0.03	0.02	22-23	4.5-6.5	3.0-3.50	/	0.14-0.2

Fysieke prestaties

Testpunten	Testtemperatuur.	Prestaties	Standardgegevens
Treksterkte	Kamertemperatuur.	Kracht van de opbrengst s ≥	450 MPa
		Treksterkte h ≥	620 Mpa
		Verlenging % >	25
		Vermindering van het oppervlak=>	/
Impactwaarde KV(J)	Kamertemperatuur.	zijdelingse	/
Brinellhardheid	Kamertemperatuur.	≤	290
Rockwellhardheid	Kamertemperatuur.	≥	/

SAF2507 ((UNS32750)

Chemische samenstelling in %

c ≤	Si≤	Mn ≤	P≤	S≤	Cr	Ni	Mo.	Cu≤	N
0.03	0.8	1.2	0.03	0.015	24-26	6.0-8.0	3.0-5.0	0.5	0.24-0.32

Fysieke prestaties

Testpunten	Testtemperatuur.	Prestaties		Standardgegevens
Tensile	Kamertemperatuur.	Kracht van de opbrengst	Ø≤55 Rm≥	550 Mpa
			Ø > 55 Rm≥	515 Mpa
		Treksterkte	Ø≤55 R0,002 ≥	800 MPa
			Ø > 55 R0,002≥	760 Mpa
		Verlenging A% ((4D) >	Ø≤ 55 ≥	15
			Ø > 55 ≥	15
Brinellhardheid HB	Kamertemperatuur.	Ø≤5 ≤		310
		Ø > 55 ≤		310

Productieproces van flenzen/productieprocedure

GOST roestvrijstalen buisflens voor industriële buizen 7

Toepassing/gebruik

Een flens is een methode om buizen, kleppen, pompen en andere apparatuur aan te sluiten om een leidingsysteem te vormen om water, stoom, lucht, gas en olie te vervoeren.inspectie, of wijziging.

Flanke Foto's voor verzending

Slip on flanges, CL150LBS, threaded flanges, 1500LBS RJ flanges, CL2500LBS Weld Neck flanges, enz.

GOST roestvrijstalen buisflens voor industriële buizen 8

GOST roestvrijstalen buisflens voor industriële buizen 9

GOST roestvrijstalen buisflens voor industriële buizen 10

GOST roestvrijstalen buisflens voor industriële buizen 11

GOST roestvrijstalen buisflens voor industriële buizen 12

GOST roestvrijstalen buisflens voor industriële buizen 13
